GM350涡轮增压发动机带变速箱总成结构

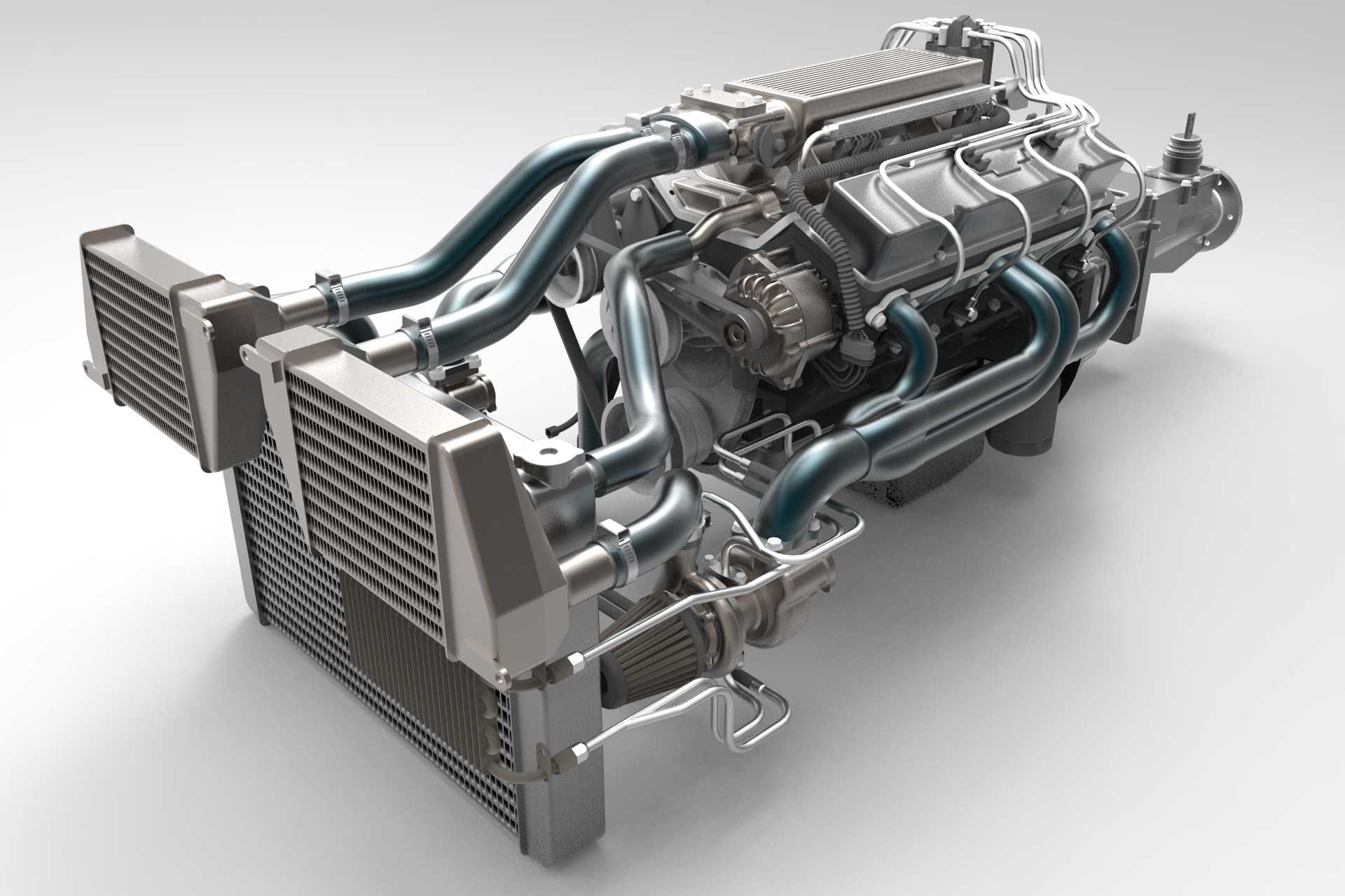

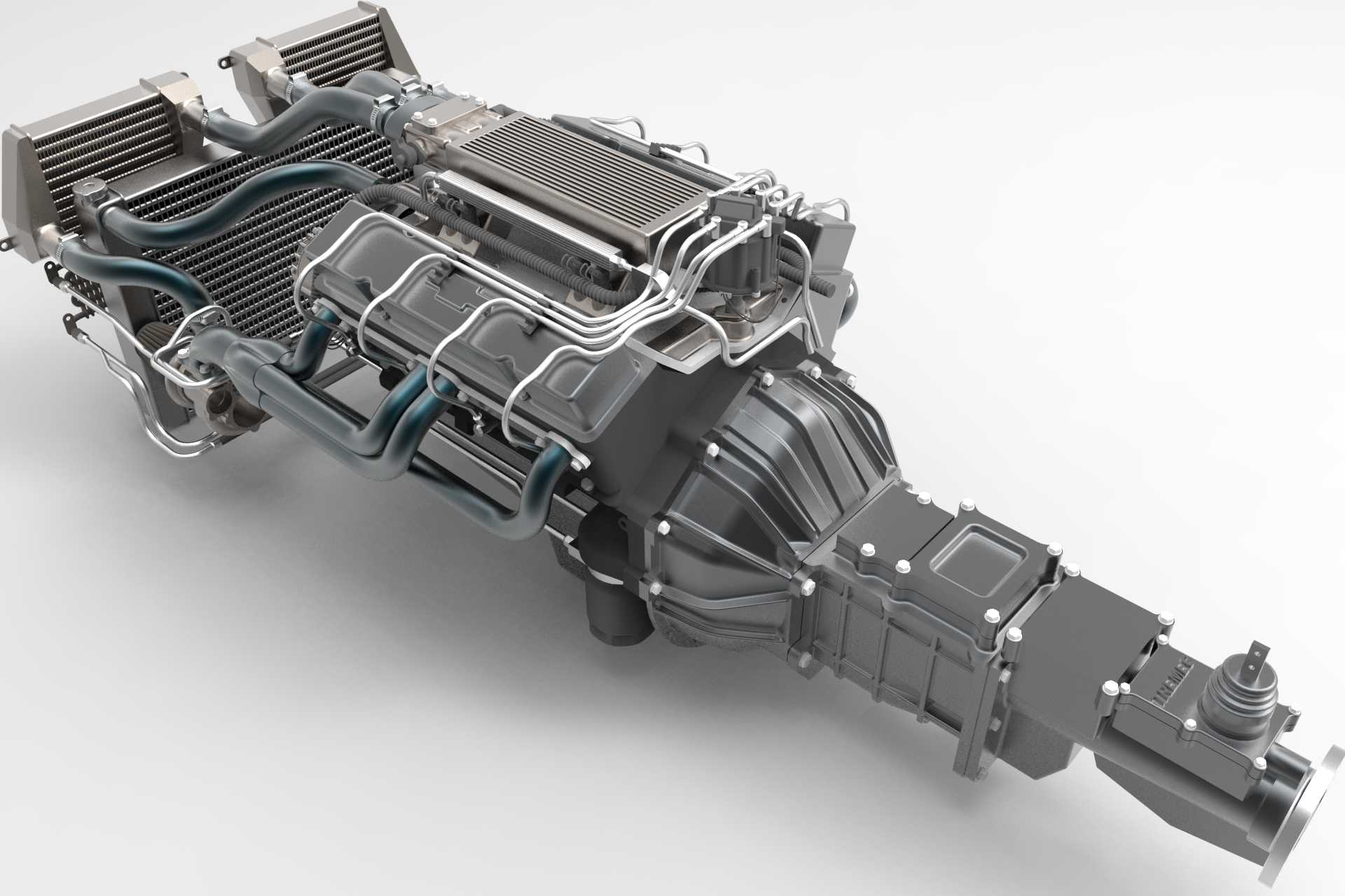

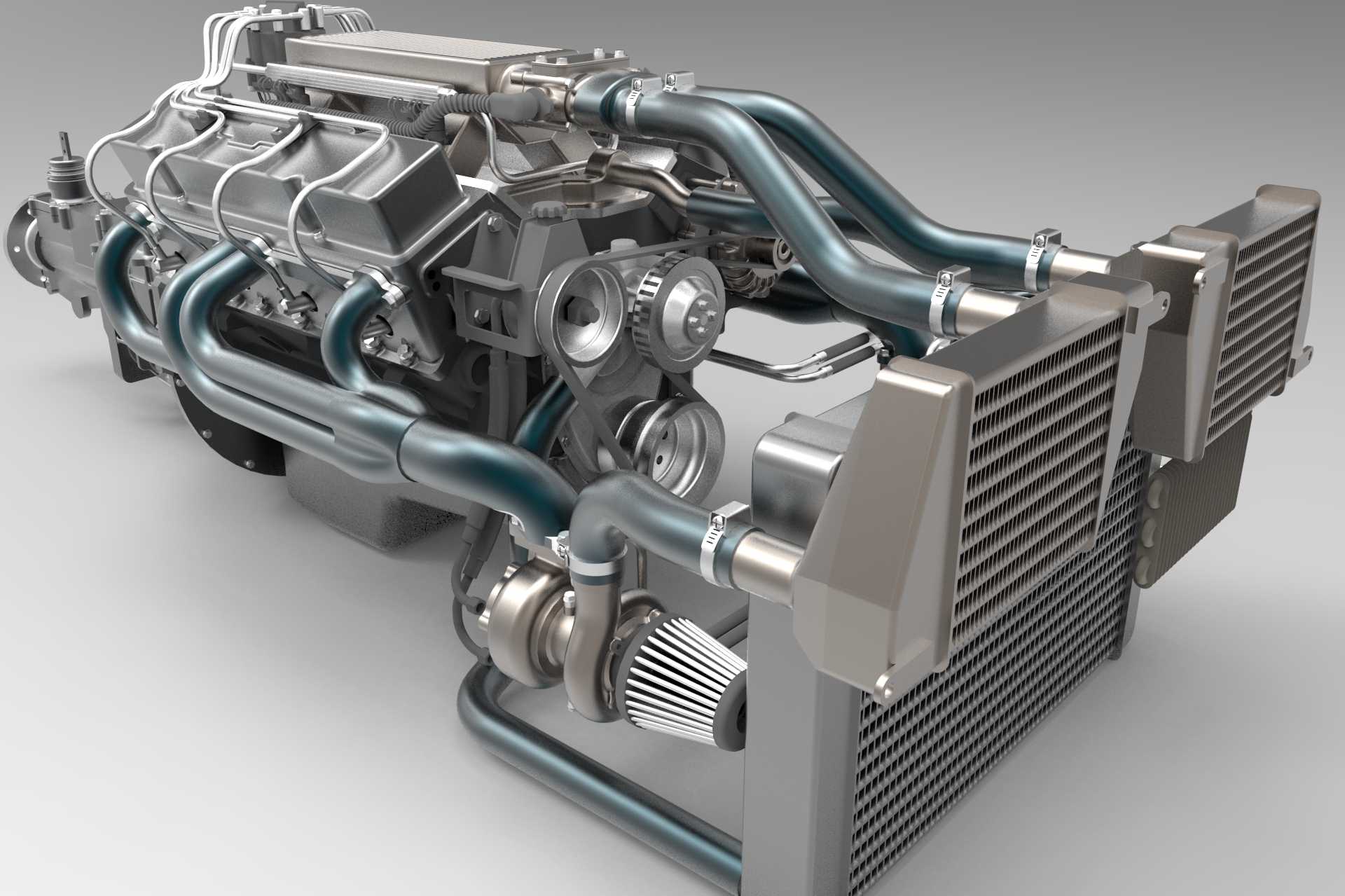

这套动力总成的建模还原了通用350系列涡轮增压发动机匹配横置变速箱的完整装配状态，在整车动力系统开发、改装方案验证、教学演示场景中都能作为直观的结构参考。从实际装车用途来看，这套动力单元多用于大排量后驱性能车型、复古改装车以及小型特种作业车辆的动力源，涡轮增压器的加入让原机型的低扭输出与高转功率都有明显提升，匹配的手动变速箱可直接承接发动机输出扭矩，通过换挡齿比匹配适配不同工况下的动力传递需求。建模过程中优先还原了外围附件的装配逻辑，前端的中冷器总成通过硬质管路与涡轮压气机端连接，管路走向避开了发动机悬置安装点与前端轮系的运动边界，避免实车装配时出现运动干涉。发动机本体的进排气歧管、燃油导轨、线束固定卡扣都按照实车布局做了等比例还原，气门室盖的加强筋、油底壳的放油螺栓位置、启动机与变速箱壳体的连接法兰都做了细节刻画，能清晰看到各附件的相对安装位置。从安装边界来看，发动机与变速箱连接的结合面为定位基准，整套动力总成的重心落在曲轴中心线上方，前端中冷器的安装支架预留了与车架纵梁连接的固定孔位，变速箱后端的离合器壳体与换挡机构的伸出位置，都符合后驱车型的传动轴对接空间要求。设计思路上没有做过度的简化处理，哪怕是外围的真空管路、冷却液旁通管路的走向都按照实车布线逻辑排布，方便使用者在做整车布置时直接参考管路避让空间，涡轮的排气侧法兰与头段排气的连接位置、机油冷却管路的接口位置都做了明确的结构呈现，能为后续的冷却系统匹配、排气系统改装提供准确的位置参考。整套模型的结构拆分逻辑也符合实际装配顺序，从前端附件轮到后端变速箱输出轴，各部件的连接关系清晰可辨，既可以用于动力总成的结构教学演示，也能作为改装方案设计时的空间校核参考，帮助设计人员快速确认动力单元在机舱内的布置余量，避免出现零部件干涉、维修空间不足的问题。
