柴油机燃油喷油器精密结构设计

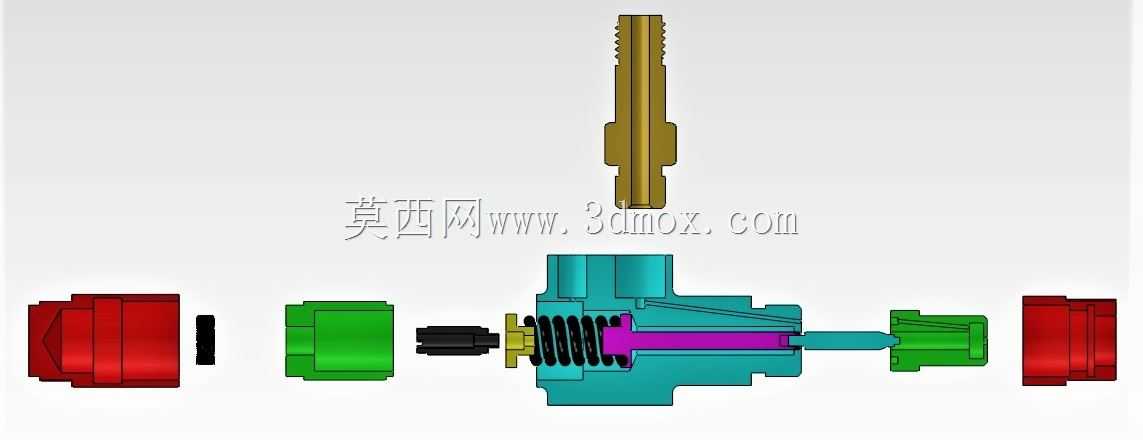

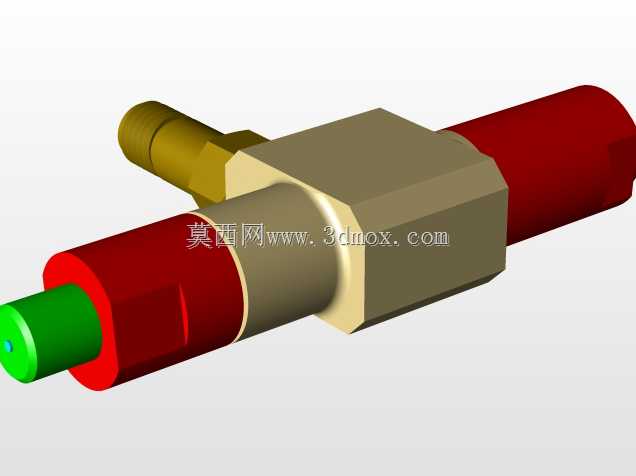

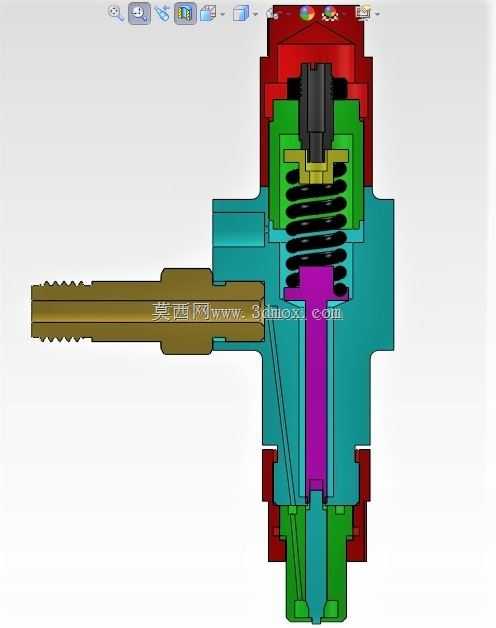

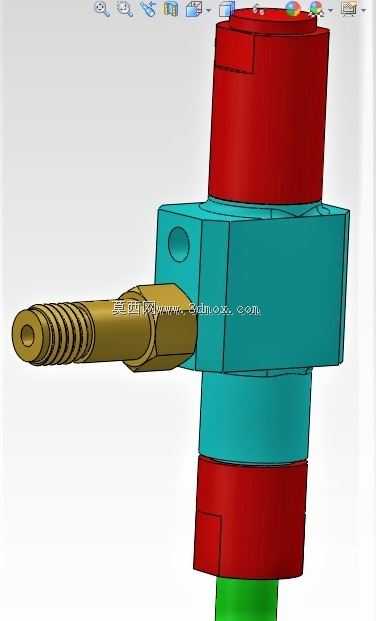

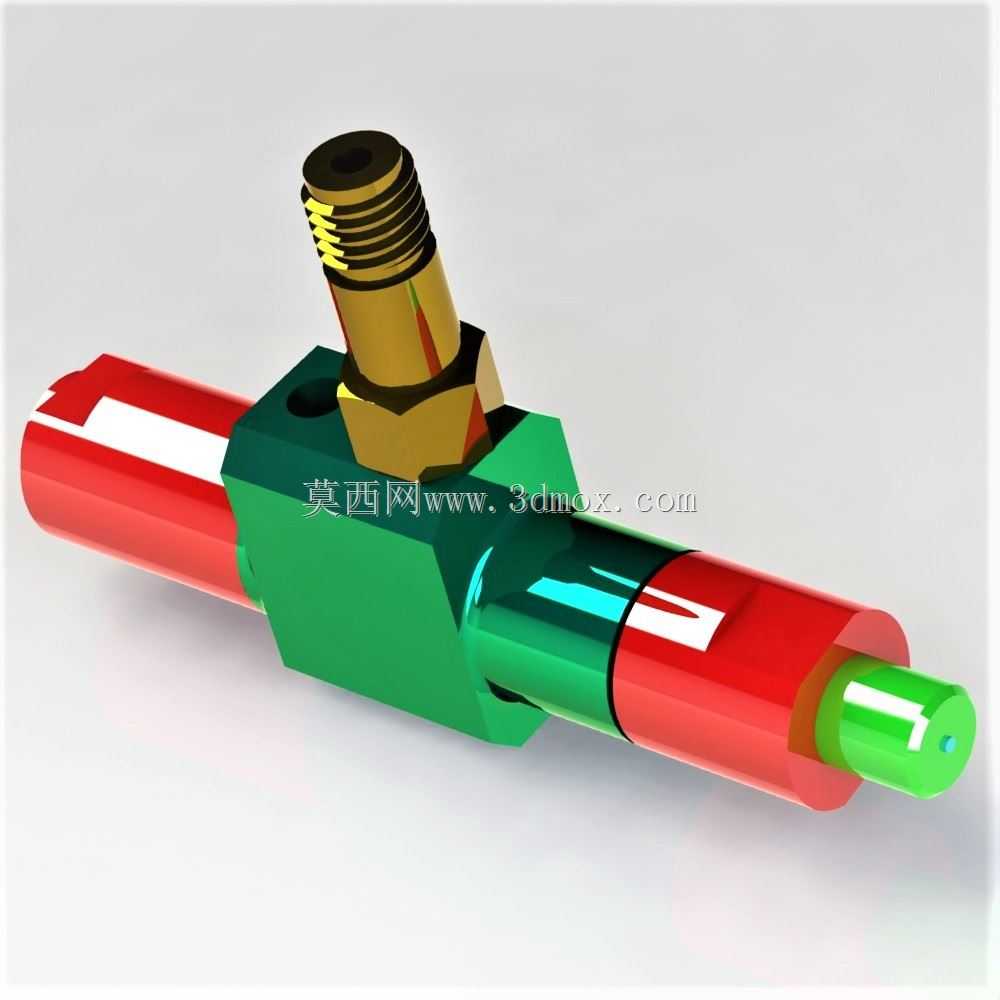

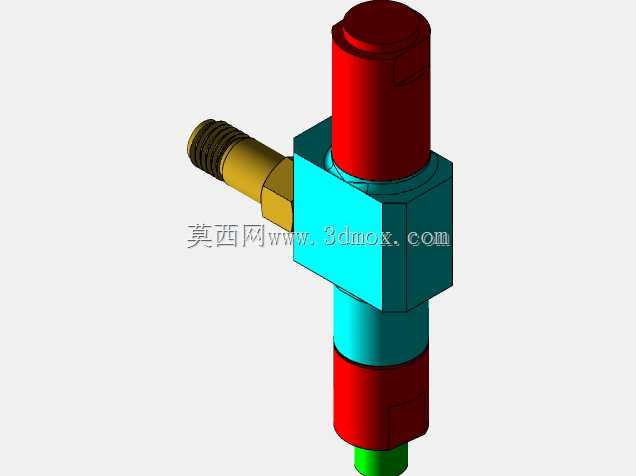

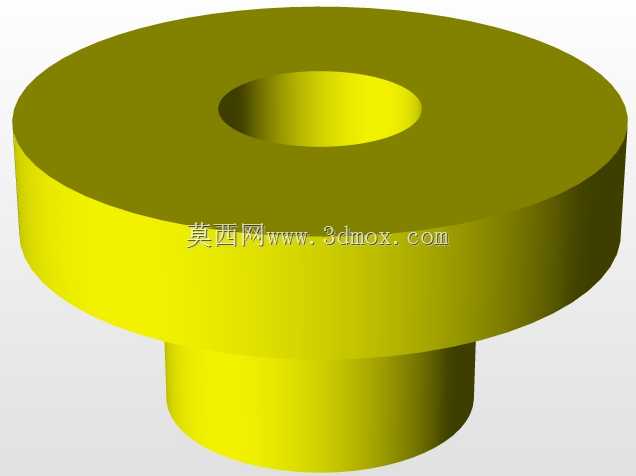

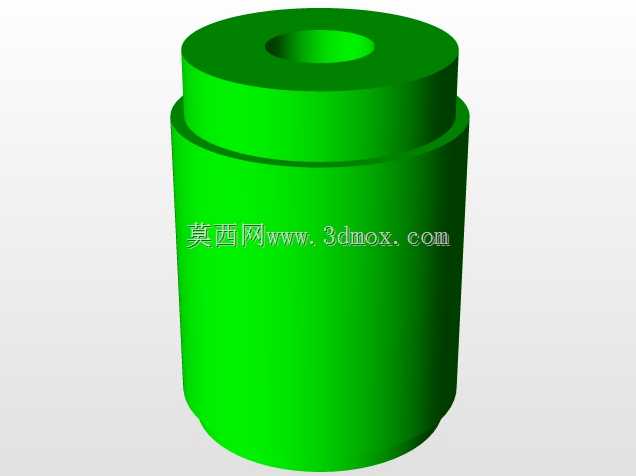

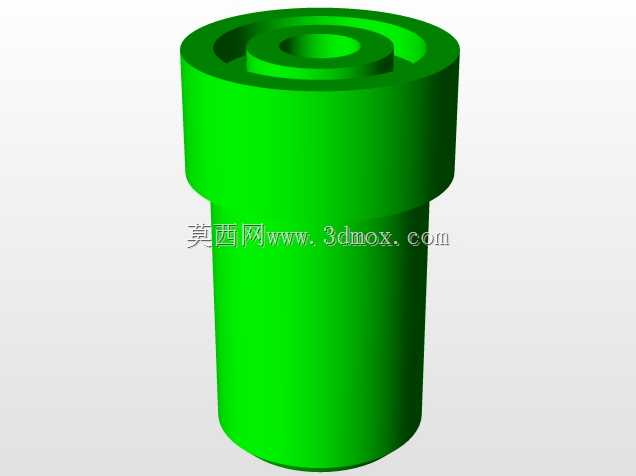

这款喷油器作为柴油机燃油供给系统的核心执行部件，主要应用在中小排量直喷式柴油机的气缸盖安装位，承担燃油精准计量、高压雾化并按发动机工况定时喷入燃烧室的关键作用，其工作状态直接决定柴油机的燃烧效率、动力输出表现与尾气排放水平。从结构设计逻辑来看，整体采用分体式装配思路，顶部的外螺纹接口用于对接高压燃油共轨管路，六角锁紧结构可保证安装时的扭矩施加空间，避免管路对接处出现密封渗漏问题；中部的阀体集成了燃油压力容腔、针阀偶件安装位与回油通路，不同配色的分段结构对应不同的功能腔体，绿色段为阀体主承压壳体，承担高压燃油的周向密封压力，红色段为进回油通路的外接对接段，可分别对接低压进油与多余燃油的回油管路，端部的绿色细径段为喷油嘴端，伸入燃烧室内部，端面的微小喷孔经过流体仿真优化，可保证高压燃油喷出时形成均匀的雾化油束，匹配燃烧室的气流运动实现充分混合。在安装边界设计上，顶部螺纹规格适配常规柴油机高压油管的标准接头尺寸，阀体中部的定位台阶可与气缸盖的安装孔位形成轴向定位，保证喷油嘴伸入燃烧室的伸出量处于设计公差范围内，避免伸出过长导致喷嘴过热积碳，或是伸出过短导致油束无法匹配燃烧室形状。设计过程中重点考虑了高压工况下的密封可靠性，各段对接面均采用锥面密封加端面限位的结构，可承受最高上百兆帕的燃油喷射压力而不出现泄漏；针阀的运动行程经过精准匹配，既保证喷油开启、关闭的响应速度满足柴油机高转速工况的正时要求，又能避免针阀升程过大导致的落座冲击磨损。进油端的通路设计做了圆角过渡处理，减少高压燃油流动时的压力损失与局部紊流，保证各工况下的喷油量一致性；回油通路可将针阀偶件间隙泄漏的燃油导回油箱，同时带走阀体内部的部分热量，避免长时间高负荷工作时阀体温度过高导致燃油汽化形成气阻，影响喷油稳定性。这类喷油器的三维建模过程中，需要重点保证内部精密偶件的配合公差，针阀与阀套的配合间隙通常控制在微米级，建模时需严格标注配合面的形位公差，包括圆柱度、同轴度要求，避免加工后出现卡滞、内泄过大的问题；外部的各安装接口尺寸需与整机的周边管路、缸盖安装位做干涉校验，保证装配时不需要额外改动周边部件即可完成安装，同时预留足够的扳手操作空间，方便后期售后维护时的拆装作业。
