全向移动麦卡纳姆轮式机器人底盘结构

这款轮式移动底盘采用麦卡纳姆轮作为行走执行部件，核心优势在于无需传统转向机构即可实现平面内任意方向的移动，包括横移、斜行、零半径回转等特殊运动形式，适配对空间机动性要求极高的作业场景。在仓储物流分拣环节，这类底盘可搭载顶升机构在狭窄货架通道内完成横向位移，无需预留传统车辆转弯所需的冗余空间，大幅提升仓储平面利用率；在高校实验室的多机协同调度实验中，该底盘可作为移动载体搭载机械臂、视觉传感器等模块，完成复杂路径下的物料转运、定点巡检任务；在工业产线的工位间物料转运场景中，其全向移动特性可适配产线边狭窄的接驳空间，避免传统AGV转弯时对周边设备的剐蹭风险。

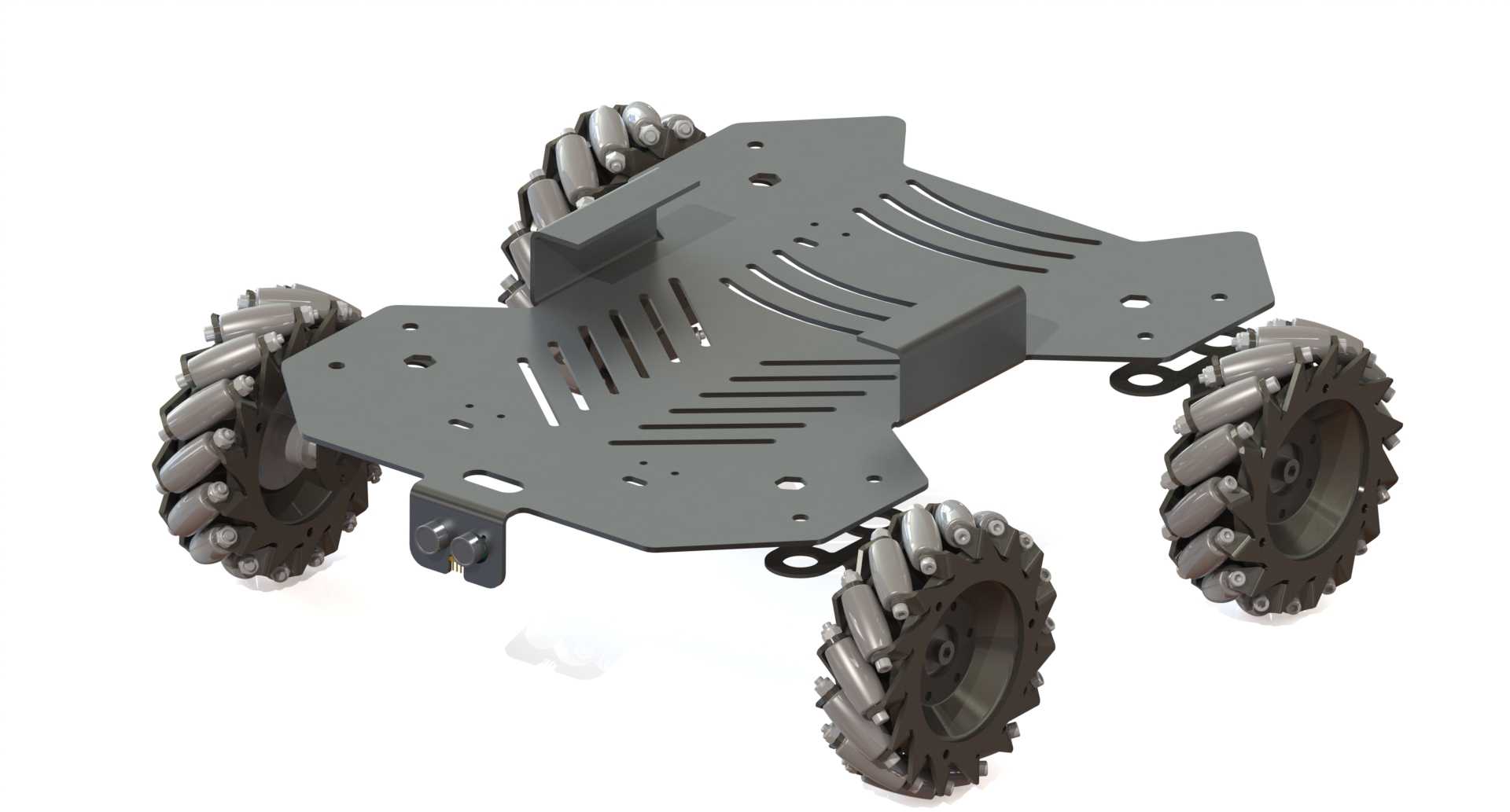

设计层面，底盘主体采用钣金折弯拼接结构，板面开设多组不同规格的安装孔位与长槽，孔位排布遵循模块化搭载思路，上层可兼容固定控制板、电池组、传感器支架、负载搭载平台等不同功能组件，长槽结构可适配不同尺寸组件的安装位置微调，无需重新打孔即可完成搭载模块的位置调整。四个麦卡纳姆轮采用对称式布局，轮组安装座与底盘主体通过螺栓刚性连接，每个轮组独立对应一套驱动单元的安装位，可根据负载需求适配不同功率的减速电机，轮体的辊子轴线与轮体主轴线呈45度夹角，通过四个轮子的转速与转向差速组合，分解出不同方向的合力矢量，实现全向移动功能。

从安装边界来看，底盘整体轮廓为对称矩形结构，轮组外缘超出底盘主体侧边的尺寸经过严格核算，保证横移过程中轮体不会与上层搭载的外凸组件产生运动干涉；底盘板面的镂空槽一方面用于降低整体自重，另一方面可为驱动电机、电控模块提供散热通道，同时也可作为线缆的走线通道，避免线缆外露在移动过程中被外物勾挂。底盘前端预留了传感器安装凸台，可固定红外避障传感器、激光雷达支架等感知部件，安装孔位的同轴度公差控制在合理范围内，保证传感器检测方向与底盘运动坐标系的对齐精度，降低后续运动控制的标定难度。轮组的安装高度预留了减震组件的加装空间，若需在不平整地面作业，可在轮座与底盘之间加装减震垫，抵消地面不平带来的机身震动，保证上层搭载的精密传感器工作稳定性。
