3D打印汤匙座成型模具结构设计

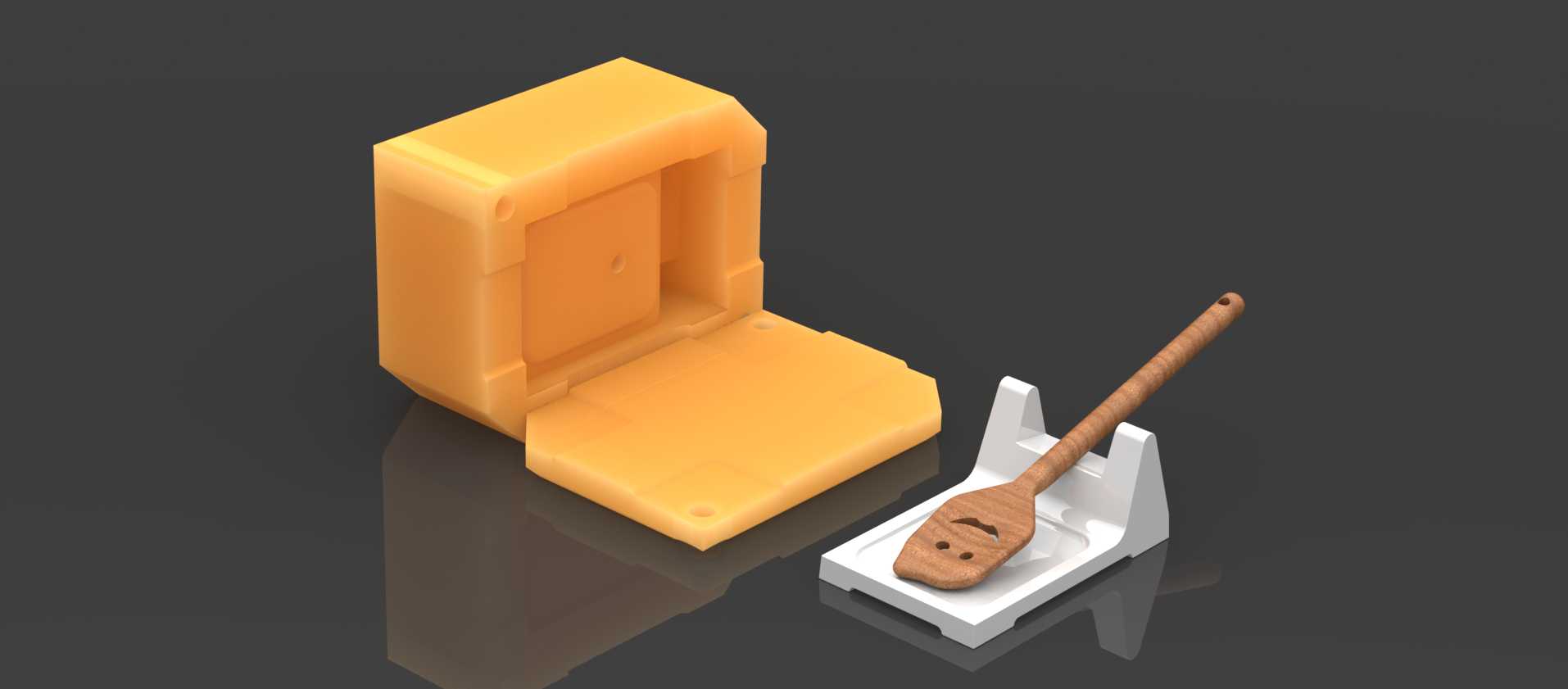

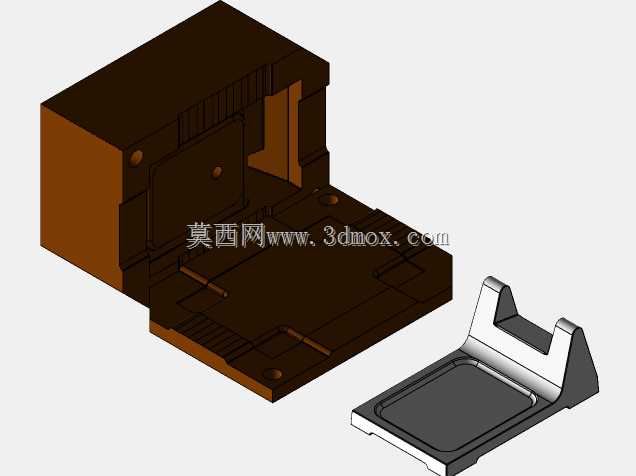

　　这套模具针对厨房烹饪场景下的汤匙收纳座制品开发，适配桌面级熔融沉积3D打印设备加工，可直接产出用于小批量试制的模腔组件，无需传统机加工的复杂工序，能快速完成厨房小配件的打样验证。从实际使用场景来看，日常烹饪过程中，汤勺、饭勺等器具常因缺乏专用放置位，导致台面沾污、汤汁滴落，这套模具成型的汤匙座可直接放置在灶台旁的操作台面，承托带汤汁的烹饪勺具，底部预留的集液槽可收纳残留汤汁，避免污染操作台面，适配家庭厨房、小型餐饮后厨的日常使用需求。模具采用上下对开的分体式结构设计，分型面设置在汤匙座侧壁的最大轮廓处，开模时可直接沿垂直方向分离上下模，无需额外设计侧抽芯结构，大幅降低3D打印模具的成型难度，同时减少脱模时的结构卡滞风险。

　　模腔内部完全复刻成品汤匙座的轮廓特征，包含勺柄支撑的凸起卡位、勺体承托的凹陷曲面，以及底部集液槽的成型凸台，注料成型后无需二次修整即可得到完整的制品结构。设计过程中充分考虑3D打印的工艺特性，所有模腔内壁的脱模斜度设置为1.5度，既保证PLA、ABS等常见3D打印耗材的顺利脱模，也不会过度影响成品的外形尺寸精度；模具的合模定位采用边角处的凸凹止口结构，合模时可自动对齐，无需额外加装定位销，减少打印后的装配工序。从安装边界来看，整套模具的外形尺寸适配常规200*200mm成型尺寸的桌面3D打印机，上下模的单体厚度均控制在60mm以内，打印时无需拆分模型，可一次性完成单个模体的打印作业。模具的注料口设置在上模的顶部中心位置，

　　注料通道采用锥形渐变结构，可减少注料过程中的阻力，适配低压注料的小规模生产场景，同时成型后的浇口残留较小，后期修整工作量极低。模体的外壁设置有均匀的加厚筋条，既可以减少3D打印过程中的翘曲变形，也能在注料承压时提升模体的结构强度，避免模腔胀形导致的制品尺寸超差。这套模具的设计思路完全围绕小批量快速试制的需求展开，跳过了传统钢模开发的复杂流程，从三维建模到打印出可用模具的周期极短，适合厨房小器具的快速迭代验证，当需要调整汤匙座的外形尺寸、卡位结构时，仅需修改三维模型的对应特征即可重新打印模具，无需额外的加工成本投入。在实际使用时，上下模合模后可采用简易夹具固定外周，注入熔融的成型材料，待冷却定型后开模即可取出成品，成型的汤匙座表面光滑度可满足日常使用需求，若有更高的外观要求，仅需对模腔内壁做简单的打磨处理即可。
