3D打印小刀刀盖成型工装模具结构

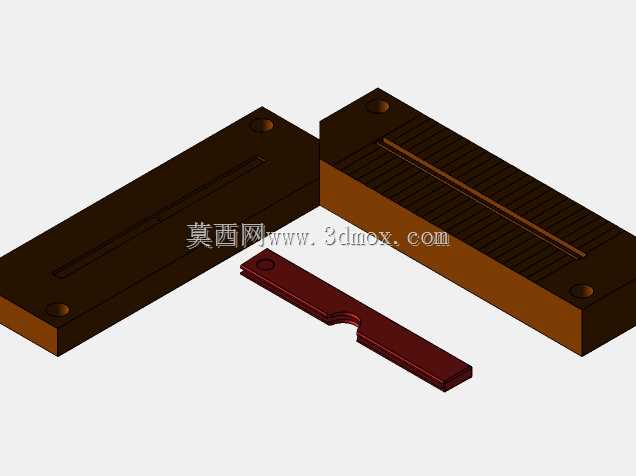

这套模具主要服务于小型折叠刀具的刀盖零件小批量试制场景，适配桌面级FDM3D打印设备的加工成型需求，无需传统注塑模具的开模成本与周期，适合手板验证、小批量定制化刀具配件的生产环节。从结构设计来看，模具采用分体式对合型腔结构，两个成型模块呈直角排布，合模后形成完整的刀盖型腔，分型面设置在刀盖零件的最大轮廓处，避免成型后出现倒扣难以脱模的问题，模块边角处预留的定位凸台与凹孔，能保证合模时的对位精度，减少合模错位导致的零件壁厚不均问题。模具的型腔尺寸完全匹配小刀刀盖的外形轮廓，针对刀盖表面的长条防滑槽结构，在对应型腔内做了等比例的凸起成型特征，无需后续二次铣削加工就能直接带出防滑结构，红色的抽芯滑块对应刀盖的安装卡槽位，开模时先抽出侧滑块再分开两个主模体，就能顺利取出成型后的刀盖零件，不会出现零件卡滞在型腔内的情况。设计过程中充分考虑了3D打印的工艺特性，所有成型面的脱模斜度控制在1.5度到2度之间，既不会因为斜度过大导致零件尺寸超差，也能保证打印完成后零件顺利脱离模具，模具的壁厚设置均匀，避免3D打印过程中因冷却收缩不均导致的型腔变形，模块上预留的四个沉孔是安装固定位，可直接通过M3螺丝将模具固定在打印工作平台或者简易工装夹具上，合模时可通过夹具施加均匀的夹紧力，避免打印填充过程中出现模体涨开的问题。在实际使用场景中，这套模具可直接装入PLA、ABS等常用3D打印耗材，成型后的刀盖零件尺寸一致性好，边缘无多余飞边，仅需简单去除支撑痕迹就能直接装配到小刀本体上，相比传统机加工方式制作刀盖，生产周期能缩短70%以上，适合刀具研发阶段的快速迭代验证，也能满足小众定制刀具的小批量配件生产需求，模具本身的结构紧凑，两个主模体的外形尺寸控制在120mm*40mm*30mm以内，不需要大尺寸打印设备就能完成模具本身的制作，普通桌面级3D打印机就能直接加工出整套模具，降低了小批量刀具配件生产的设备门槛。
