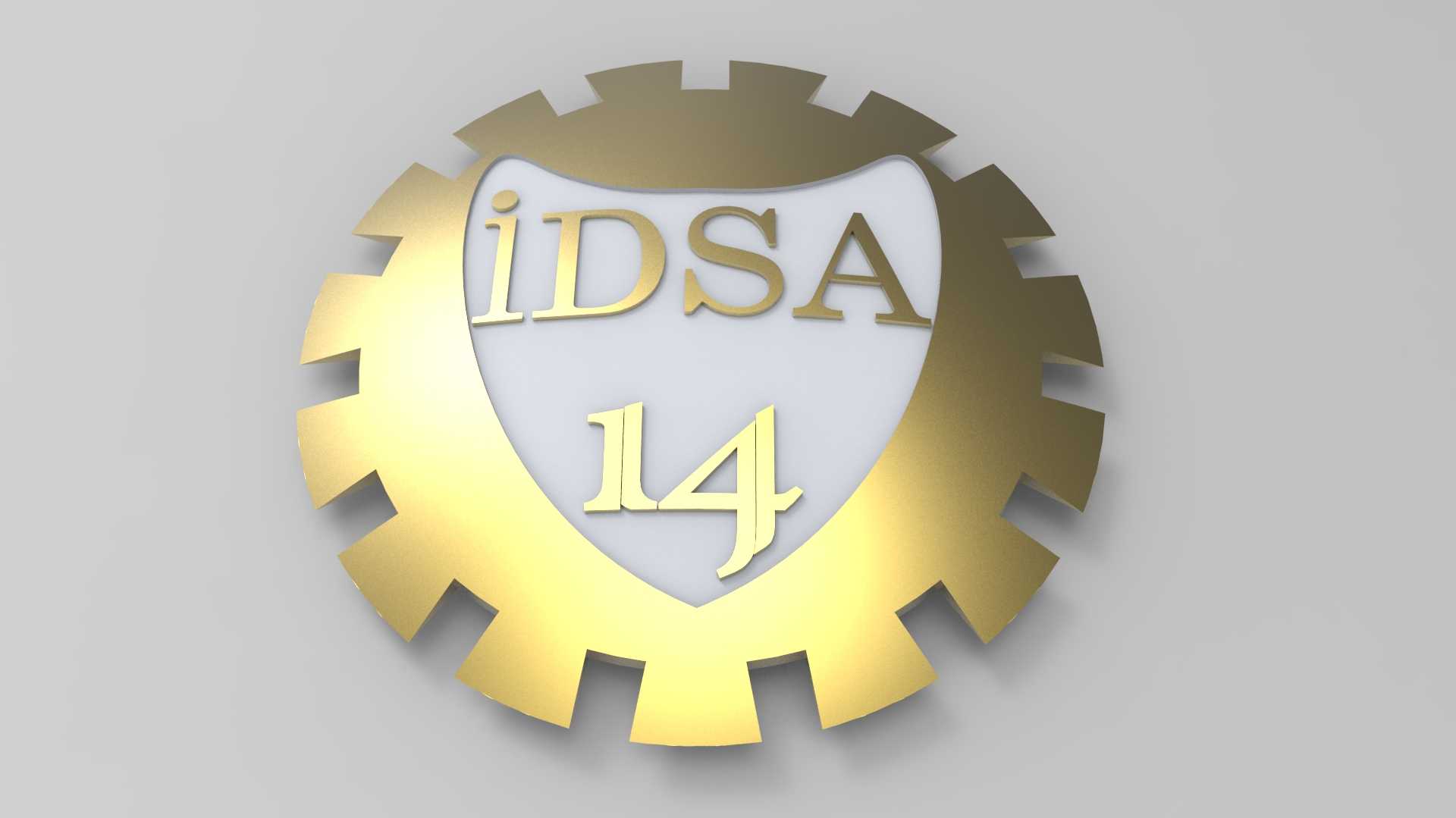

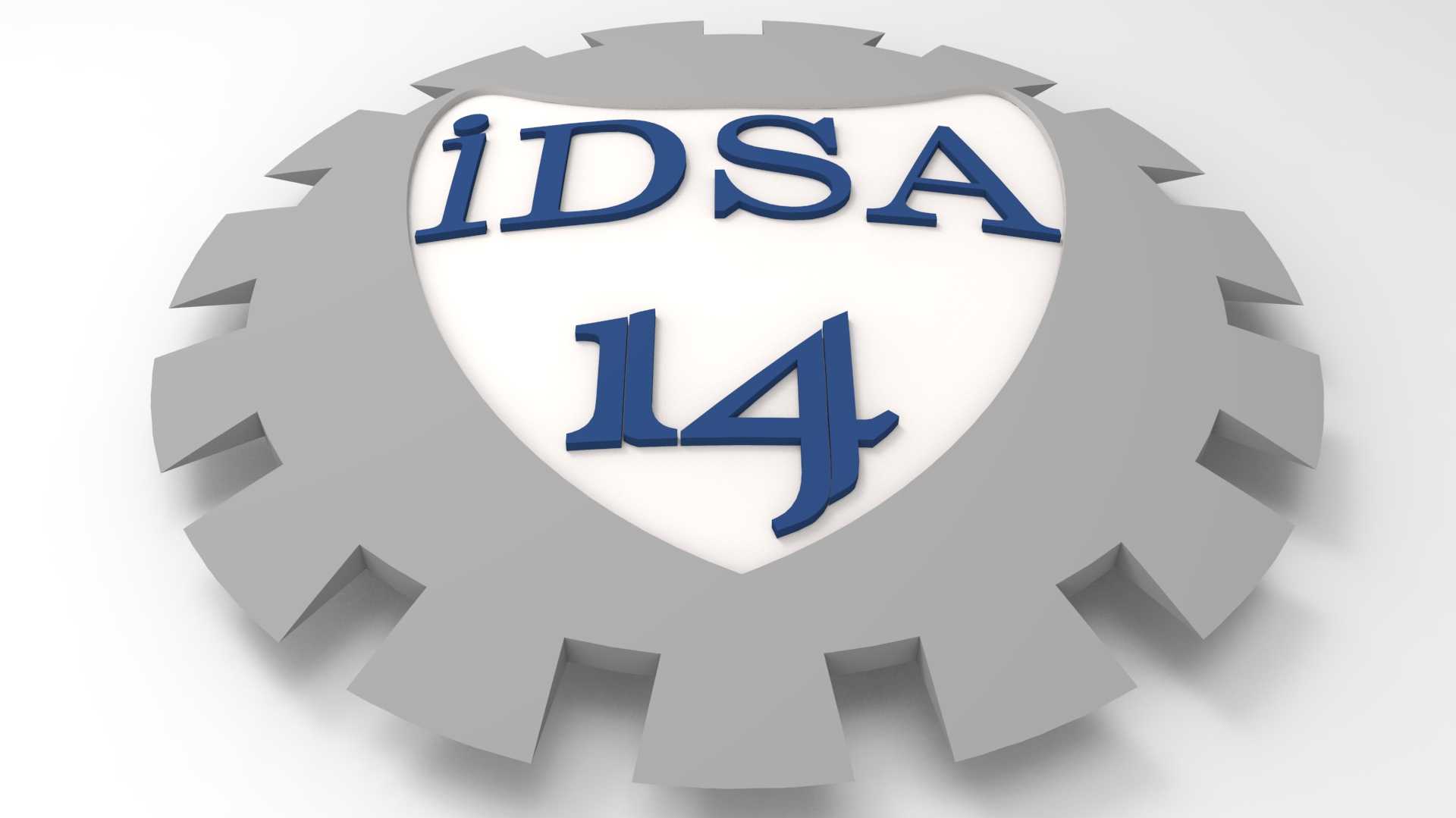

iDSA标识齿轮造型创意结构设计

该结构将齿轮的机械属性与标识徽章的展示属性结合，外轮廓采用标准渐开线齿形设计，齿顶圆、齿根圆的参数匹配常规传动齿轮的齿廓比例，齿槽的过渡圆角做了优化处理，既保留齿轮的辨识度，也避免锐边带来的安全隐患。从应用场景来看，这类结构可用于机械行业赛事纪念徽章、工业主题文创摆件、企业车间文化展示标识，也可作为机械类主题活动的定制纪念配件，适配桌面摆放、墙面挂载等多种安装场景，安装边界可根据实际使用需求调整齿圈整体直径，常规展示用途下齿顶圆直径控制在80-150mm区间即可满足视觉识别需求，厚度可设置在5-12mm区间，兼顾立体感与摆放稳定性。设计过程中优先保证外齿形的规整度，每个轮齿的齿距误差控制在0.1mm以内，确保整体齿圈的对称度，避免视觉上的歪斜感；中部盾形标识区域做了下沉式台阶设计，标识字体与盾形基底预留0.2-0.5mm的高度差，既可以通过3D打印直接实现立体字效果，也适配后续的分色喷涂、镶嵌加工工艺，字体边缘做了R0.3mm的小圆角处理，避免加工过程中出现崩边问题。结构的功能特性上，外齿形并非仅做装饰用途，若搭配对应模数的内齿圈结构，也可实现低速手动旋转的交互效果，用于文创类互动展示装置；盾形区域的平面度控制在0.05mm以内，可直接粘贴定制铭牌或印刷标识内容，无需额外做表面找平处理。设计思路上没有采用常规平面徽章的板式，而是借用齿轮这一机械领域最具代表性的元素作为外框，强化工业属性的辨识度，中部盾形区域的轮廓与齿圈的内圆做了平滑过渡，没有突兀的棱角，整体结构的壁厚保持均匀，最小壁厚不小于2mm，适配3D打印、注塑、铣削加工等多种加工工艺，不会出现壁厚差异过大导致的加工变形问题。实际选型使用时，若作为桌面摆件，可在底部预留M4的螺纹孔，搭配标准金属支脚实现稳定支撑；若作为挂载式标识，可在齿圈背面预留沉头孔位，使用螺丝直接固定在墙面或展示板上，无需额外设计连接支架。结构的受力层面，作为非传动类的展示结构，不需要承受传动扭矩，因此齿根位置无需做额外的强度强化，常规的PLA、树脂、铝合金等材料都可满足使用强度要求，加工自由度较高。
