塑料除草机刀片3D打印成型模具结构

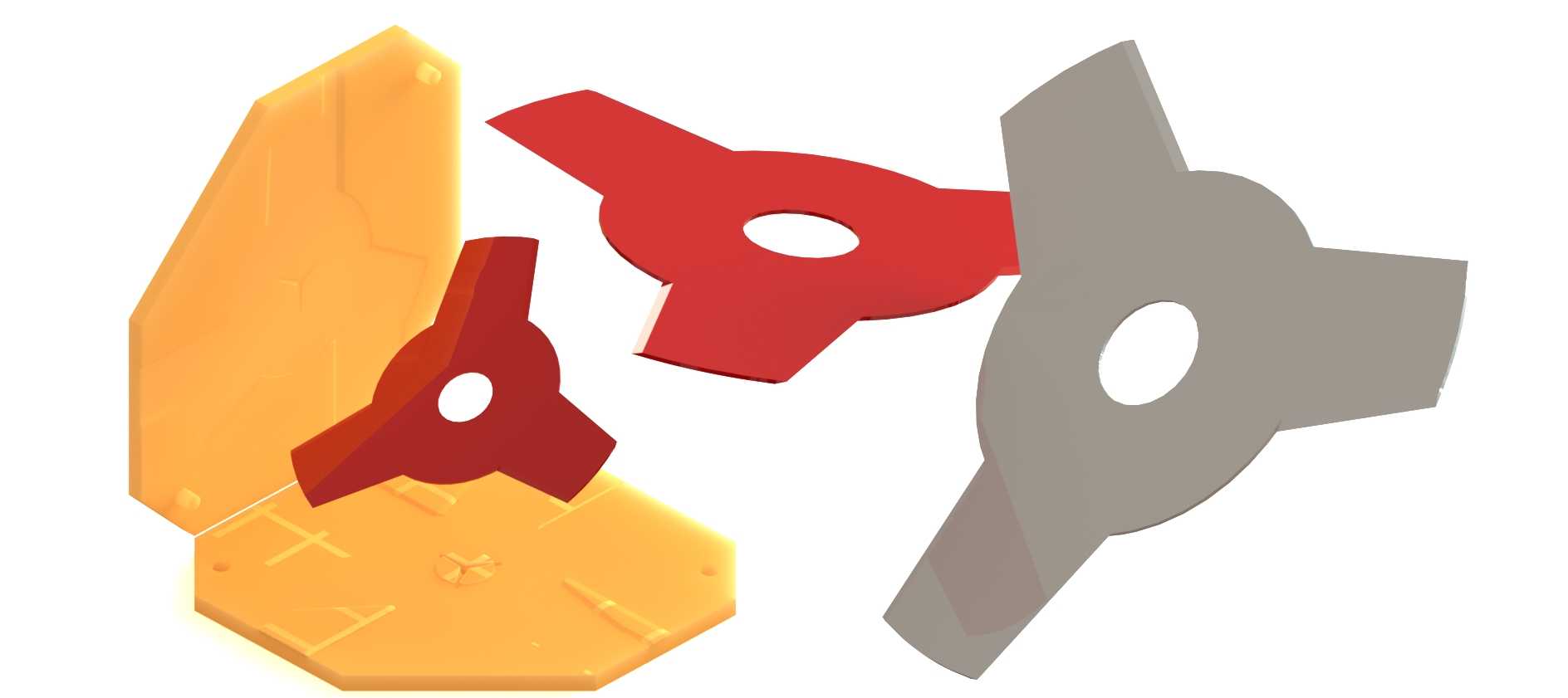

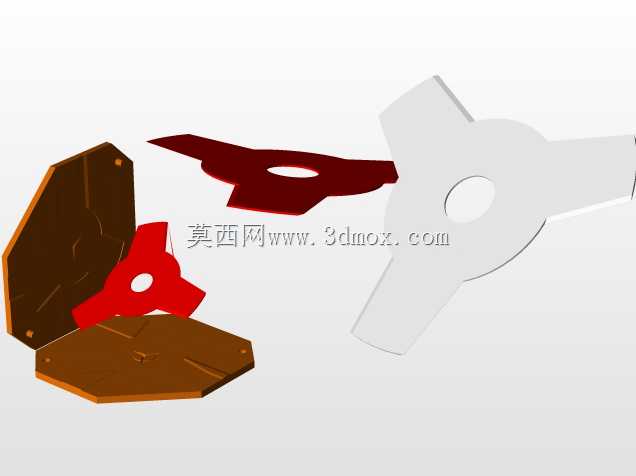

园林养护作业中，手持或随行式除草设备的易损刀片更换需求常年居高不下，传统金属刀片存在加工工序长、小批量定制成本高、磕碰易卷刃的问题，采用工程塑料制备的除草刀片，依靠足够的冲击韧性与自润滑特性，既能满足杂草切割的作业需求，又能降低对设备传动轴的冲击负荷，这套模具正是为适配小批量塑料除草刀片快速生产而设计。整套模具采用分体式模腔布局，对应三种不同刃口轮廓的刀片成型需求，分别适配窄幅杂草精修、宽幅荒草切割、贴地避让割草三类作业场景，模腔的分型面沿着刀片的刃口延伸方向设置，避免合模错位在刃口处产生飞边，减少后续修边的工序量。设计阶段优先考虑3D打印成型的工艺特性，模腔的壁厚控制在均匀区间，避免打印过程中因冷却速率差异产生翘曲变形，浇口位置设置在刀片中心安装孔的侧方，成型后浇口残留可在安装孔倒角工序中一并去除，不会在刃口工作区域留下料痕。模具的合模定位依靠模腔周边的凹凸止口实现，无需额外加装导柱导套，既减少了模具的整体零件数量，也降低了3D打印的支撑材料用量，打印完成后仅需简单去除支撑、打磨分型面即可投入试模使用。刀片的中心安装孔尺寸与市面主流除草机的输出轴径匹配，安装时的避让边界经过校核，刀片旋转过程中不会与设备的防护罩、传动轴端盖发生干涉，刃口的倾斜角度经过反复验证，切割杂草时能形成滑切角度，既降低切割阻力，也能减少刀片卡草的概率。模腔的表面预留了0.2mm的打磨余量，打印完成后可根据所用塑料的收缩率对模腔尺寸进行微调，适配不同材质的成型需求，比如添加玻纤的增强塑料收缩率低，可直接打磨至公称尺寸，纯PP材质则需要适当放大模腔尺寸抵消成型收缩。这套模具无需配套传统注塑机的模架，可直接搭配小型注塑装置或者真空注型设备使用，适合小型维修站点、园林工具售后点自行生产替换刀片，减少备件库存压力，遇到特殊作业场景需要定制特殊轮廓刀片时，仅需修改模腔的三维模型重新打印即可，无需重新加工金属模具，大幅缩短定制周期。
