定制标识压力球注塑成型模具结构

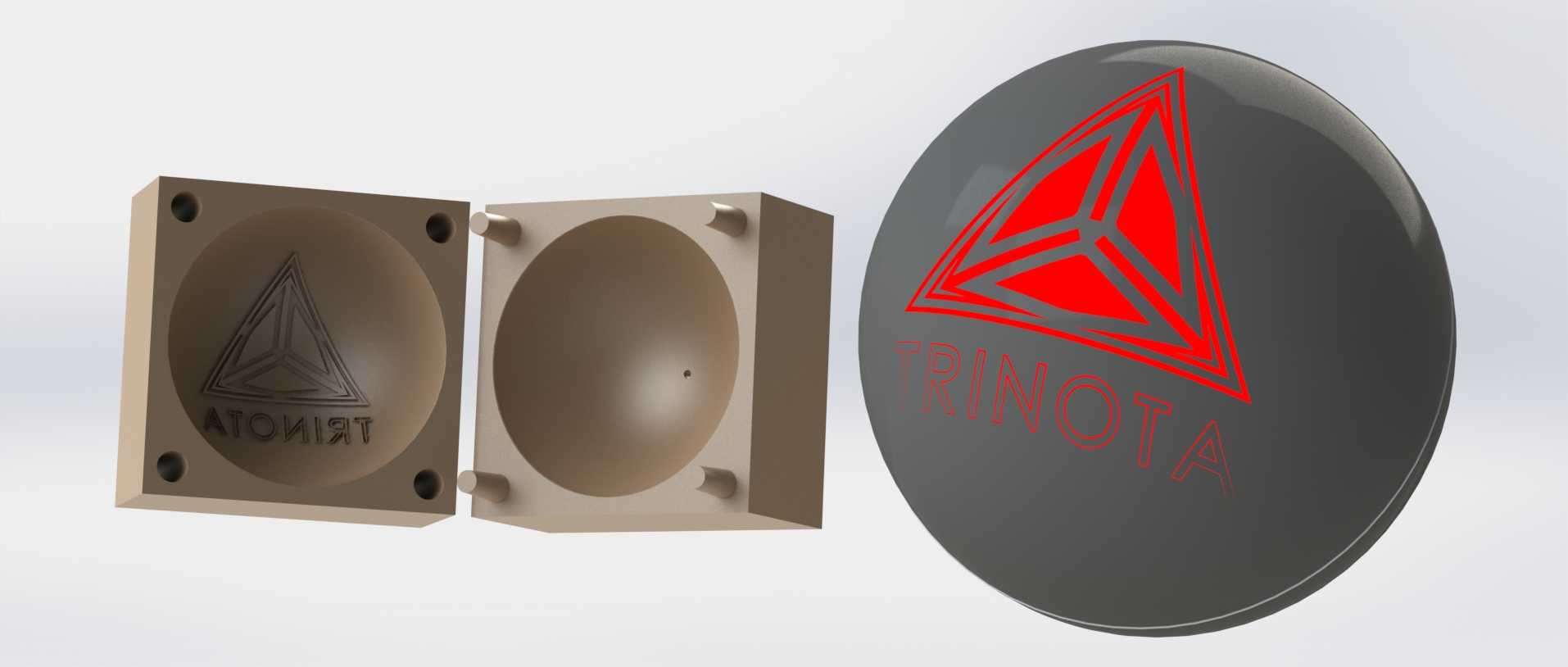

这套模具主要面向小批量定制化解压压力球的生产场景，适配桌面级3D打印加工的快速制模需求，可直接用于低压注塑工序完成带专属标识的压力球成品制作。从实际使用场景来看，这类模具多用于文创周边定制、企业礼品小批量生产环节，无需开制传统钢模，能大幅缩短定制产品的交付周期，适配单批次几十到数百件的小批量订单需求，避免传统钢模开模成本高、周期长的问题。模具采用哈夫式对开结构，上下模分型面沿球体最大轮廓线设置，合模后依靠模架四角的定位凸台与凹槽完成精准对位，无需额外加装精密导柱，适配3D打印的加工精度特性，降低打印后装配的对位难度。模腔内部按照标准压力球的球面轮廓加工，其中定模侧预留标识成型凹槽，可根据需求替换不同的企业logo、标语图案，直接在注塑环节将标识一体成型在压力球表面，省去后续印刷、转印的工序，避免标识在使用过程中出现磨损脱落的问题。模腔角落预留微型排气孔，孔径控制在0.2mm以内，既可以在注塑时排出型腔内的空气，避免成品表面出现气泡、缺料缺陷，又不会出现溢料飞边过大的问题，减少后续修边的工作量。从安装边界来看，整套模具体积小巧，可直接适配普通桌面型小型注塑机的安装工位，模架外侧的安装孔位按照通用小型工装的孔距设置，无需额外加工转接板即可完成装夹。设计过程中充分考虑3D打印的工艺特性，所有棱边均设置R1以上的圆角，避免打印过程中出现应力集中导致的模件开裂，同时模腔表面预留0.1mm的抛光余量，打印完成后经过简单打磨抛光即可达到注塑所需的表面粗糙度，减少后处理工时。动模侧中心预留进料口，采用直接浇口进料方式，进料通道长度短，可降低注塑过程中的压力损失，适配硅胶、软PVC等压力球常用软质材料的注塑参数，成型后浇口残留小，修剪后不会在成品表面留下明显痕迹。日常使用时，上下模对合后可通过外置夹具夹紧，注塑完成后直接打开哈夫模即可取出成品，脱模难度低，无需设计复杂的顶出机构，进一步简化模具结构，降低3D打印的加工难度与成本。针对不同的定制标识需求，只需更换带对应标识凹槽的模腔镶件即可，无需重新制作整套模架，可进一步压缩不同定制款的模具制作成本与周期，适配多品种小批量的柔性生产需求。
