智利EOS大型射电天文观测望远镜结构

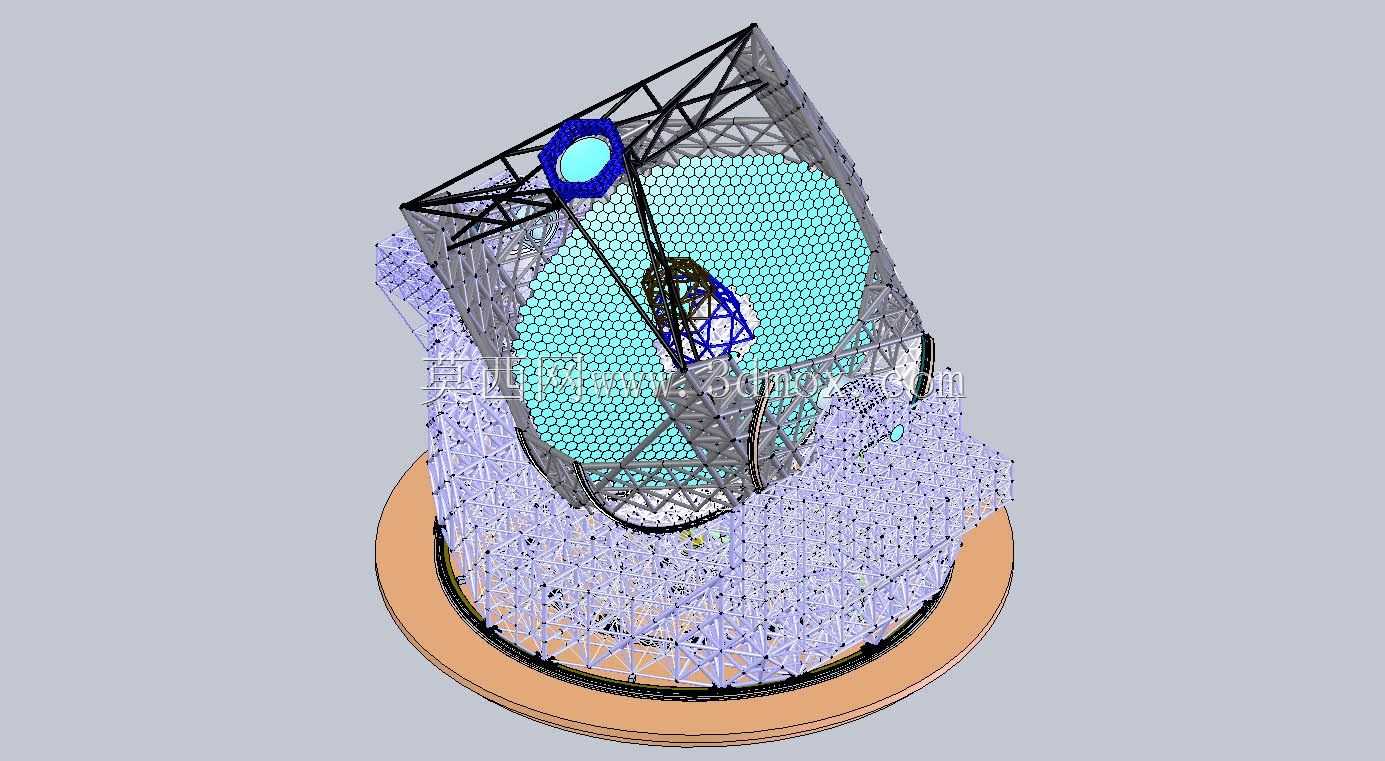

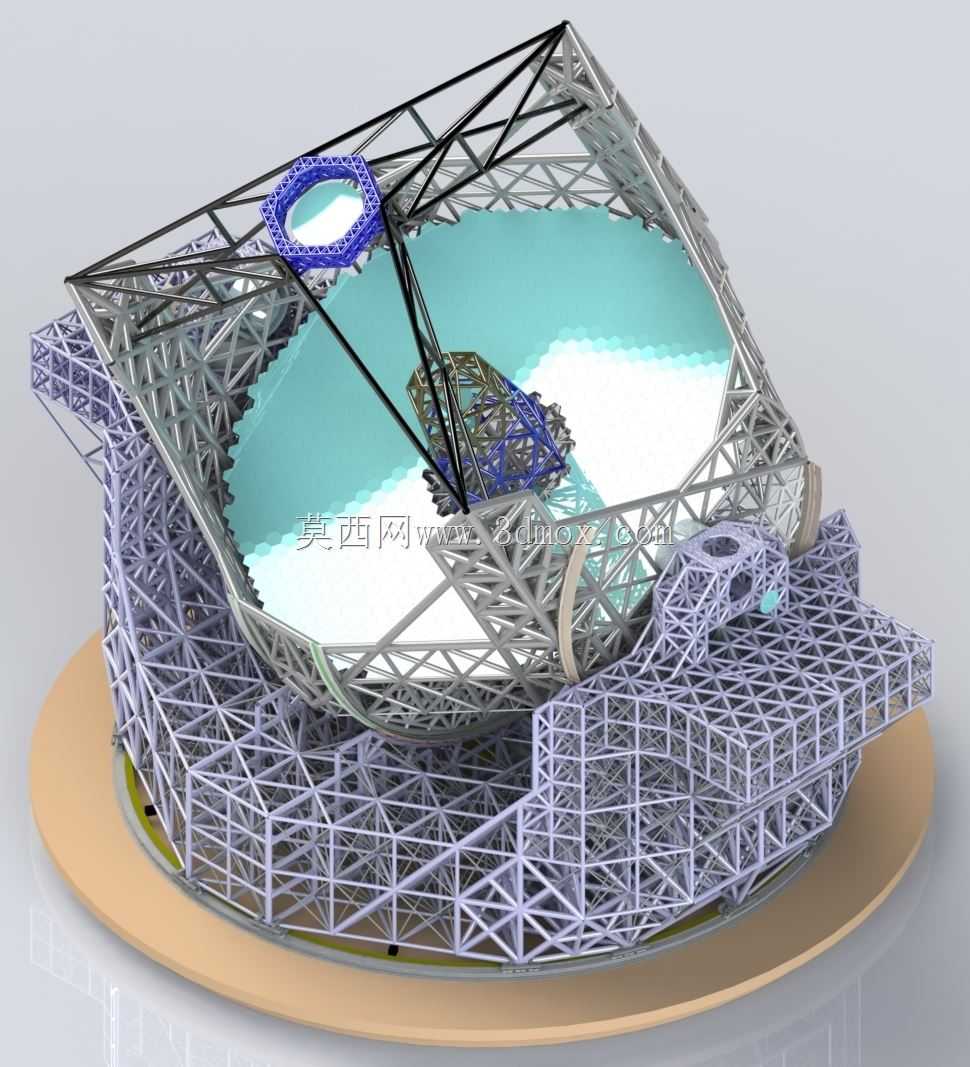

该结构对应高海拔射电天文观测场景下的大口径观测设备，核心用途是通过高精度指向调整捕获深空天体射电信号，为天文观测研究提供稳定的硬件承载基础。整体采用空间桁架式主体承力架构，主反射面依托分层排布的格构式桁架实现大跨度支撑，可在降低整体自重的同时保证足够的结构刚度，减少高海拔区域强风、温差形变对反射面面型精度的影响。反射面下方的俯仰调整机构与底部方位回转基座配合，可实现全空域指向覆盖，俯仰方向的支撑耳轴采用对称布局，将主反射体的载荷均匀传递至底部回转平台，避免偏载导致的结构蠕变。设计过程中优先考虑高海拔工况的适配性，桁架杆件选用适配低温环境的型材规格，节点连接采用标准化的铰接与刚接组合形式，既便于现场模块化拼装，也可抵消昼夜大温差带来的结构热胀冷缩应力。主反射面的背架结构采用分块式设计，每一块反射单元的支撑点位都经过载荷迭代计算，保证反射面拼接后的整体面型误差控制在观测要求的精度范围内，副反射面的支撑桁架采用斜拉式空间布局，在保证支撑刚度的同时尽可能减少对射电信号的遮挡。底部回转基座采用大直径回转支承结构，承载整个上部桁架与反射体的全部重量，可实现连续方位角转动，基座底部的安装边界适配高海拔观测站的混凝土承台，预留的安装孔位可匹配不同站点的基础固定需求，安装时需保证基座平面度满足回转精度要求，避免转动过程中出现卡滞或指向偏差。设备的馈源舱安装位置位于主反射面的焦点区域，配套的支撑桁架可实现馈源位置的微调，补偿结构形变带来的焦点偏移，保证信号接收效率。整体结构的杆件排布经过风载荷仿真优化，可有效降低迎风面的风阻系数，减少大风工况下的结构晃动量，满足长时间连续观测的稳定性要求。
