轻型运动飞机机身骨架结构三维设计

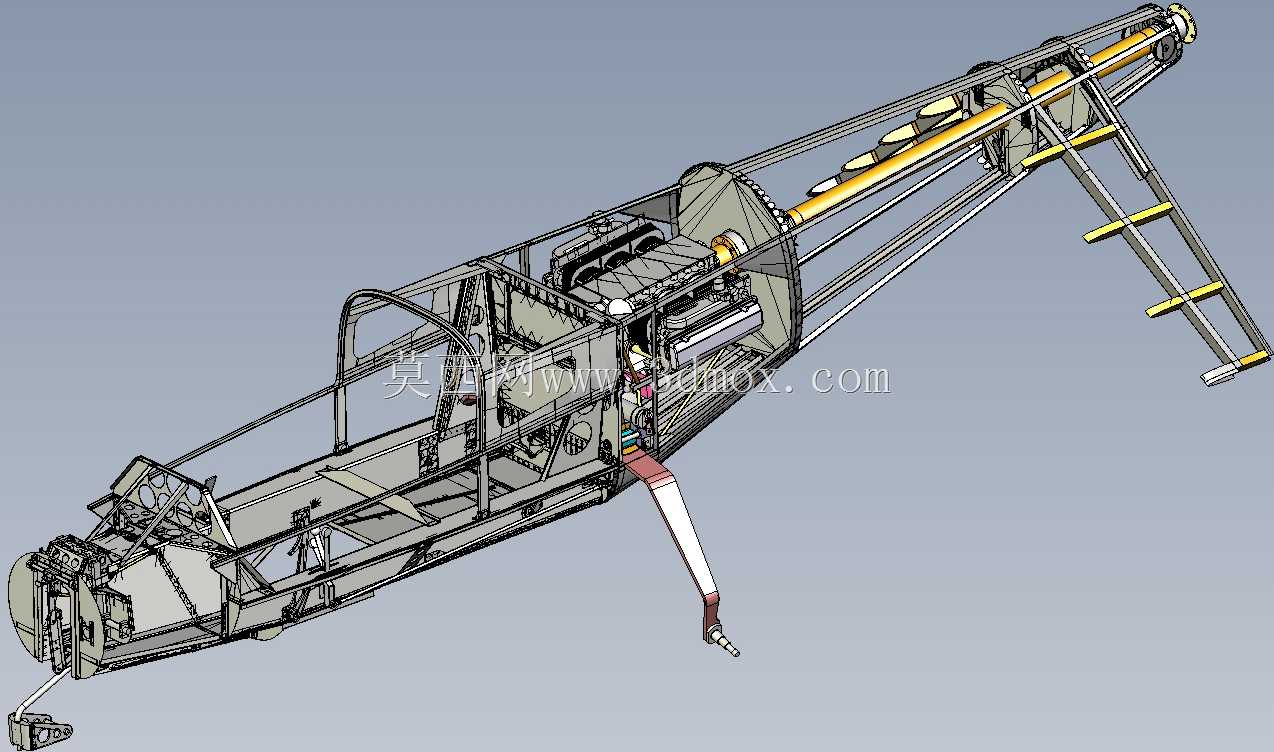

　　这套结构模型聚焦轻型运动类载人飞行器的核心承载段设计，覆盖从驾驶舱防护框架到尾梁传力路径的完整受力体系，适配私人飞行体验、航空运动赛事、低空飞行训练这类典型应用场景，可作为同级别超轻型飞行器结构开发的参考载体。从实际用途来看，该结构承担全机飞行过程中的气动载荷传递、机载设备安装承载、乘员防护以及地面滑跑阶段的冲击载荷吸收功能，整体采用桁架式空间管架布局，在控制整机空重的前提下保证足够的结构刚度与疲劳裕度。设计过程中优先考虑了传力路径的连续性：主承力管从机头发动机安装节段向后延伸，通过斜向支撑管将载荷分散至机身两侧的主纵梁，驾驶舱区域额外增设了环形加强框，既为座舱风挡、操纵机构提供安装基准，

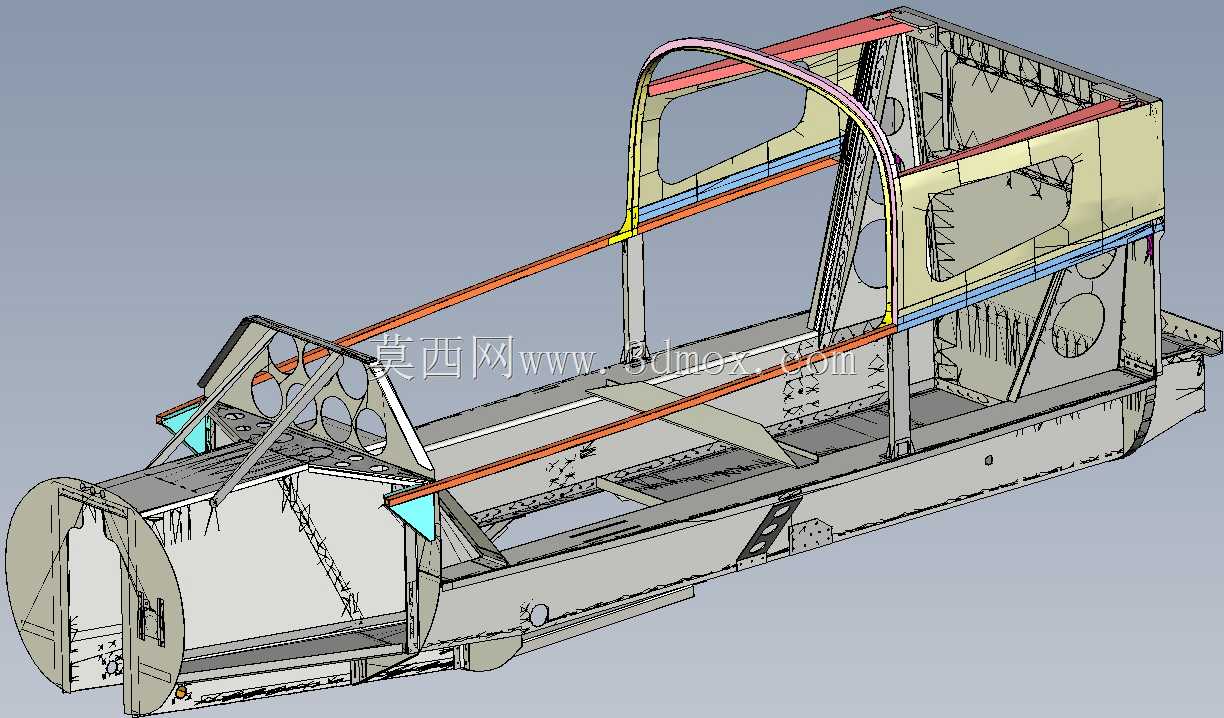

　　也能在轻微碰撞场景下为乘员预留足够的生存空间，避免结构变形侵入座舱内部。尾梁段采用渐缩式三角桁架布局，随着向尾段延伸逐步减小管架截面尺寸，匹配尾翼、操纵钢索的安装点位，在保证尾翼支撑刚度的前提下尽可能降低尾部结构重量，避免整机重心过度后移。前三点式起落架的安装座直接与机身主承力节点集成，主起落架的斜撑杆直接连接至机身下部的主纵梁交点，滑跑过程中的地面冲击载荷可直接通过支撑管传递至整个机身框架，避免局部应力集中导致的结构失效。从安装边界来看，机身框架预留了发动机安装支架、燃油箱固定位、操纵踏板安装面、座椅安装点以及航电设备的走线空间，所有安装点位均设置了带安装孔的连接耳片，可直接匹配标准航空紧固件完成部件装配，

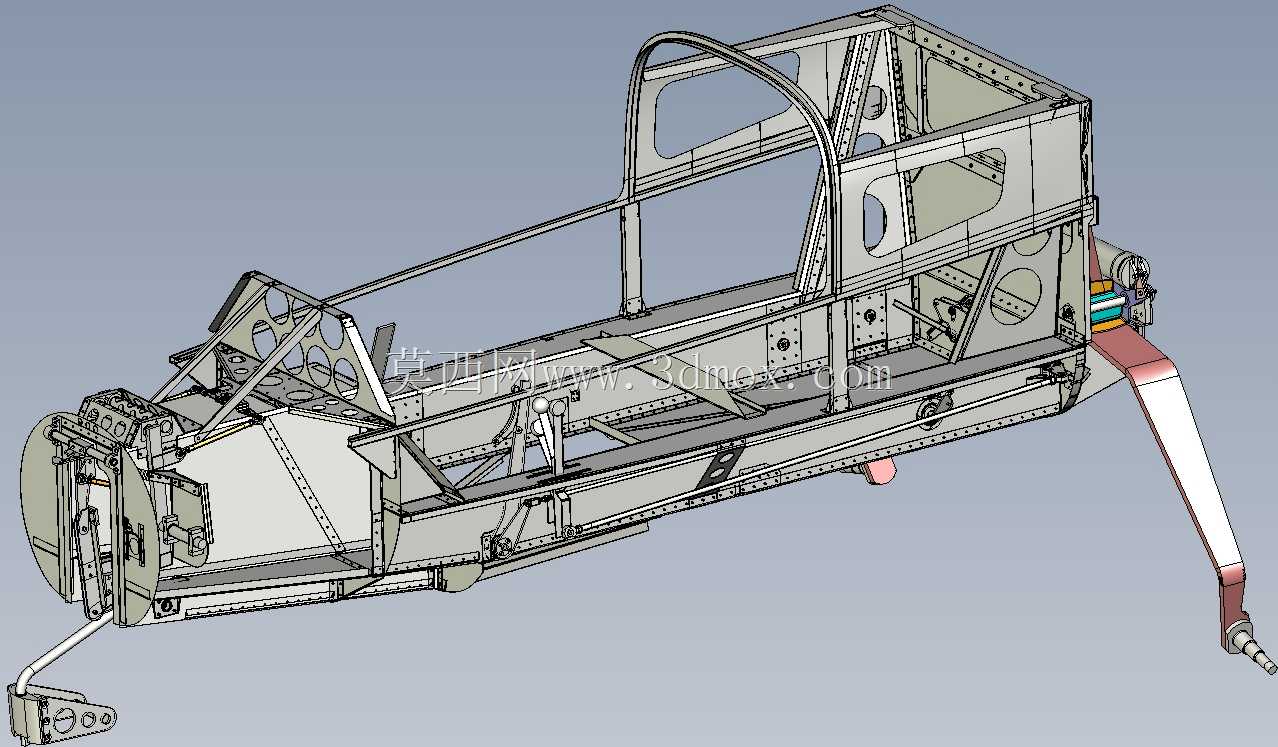

　　管架之间的连接节点均采用相贯线贴合设计，保证焊接或者螺栓连接时的接触面积足够，降低节点处的应力集中系数。整体结构的尺寸设计严格匹配轻型运动飞机的起降要求，机身宽度保证座舱内单座乘员的操作空间，尾梁长度匹配常规尾翼的力臂要求，无需额外增设配重即可将整机重心控制在允许的范围内，兼顾了结构减重与飞行操控的稳定性需求。
