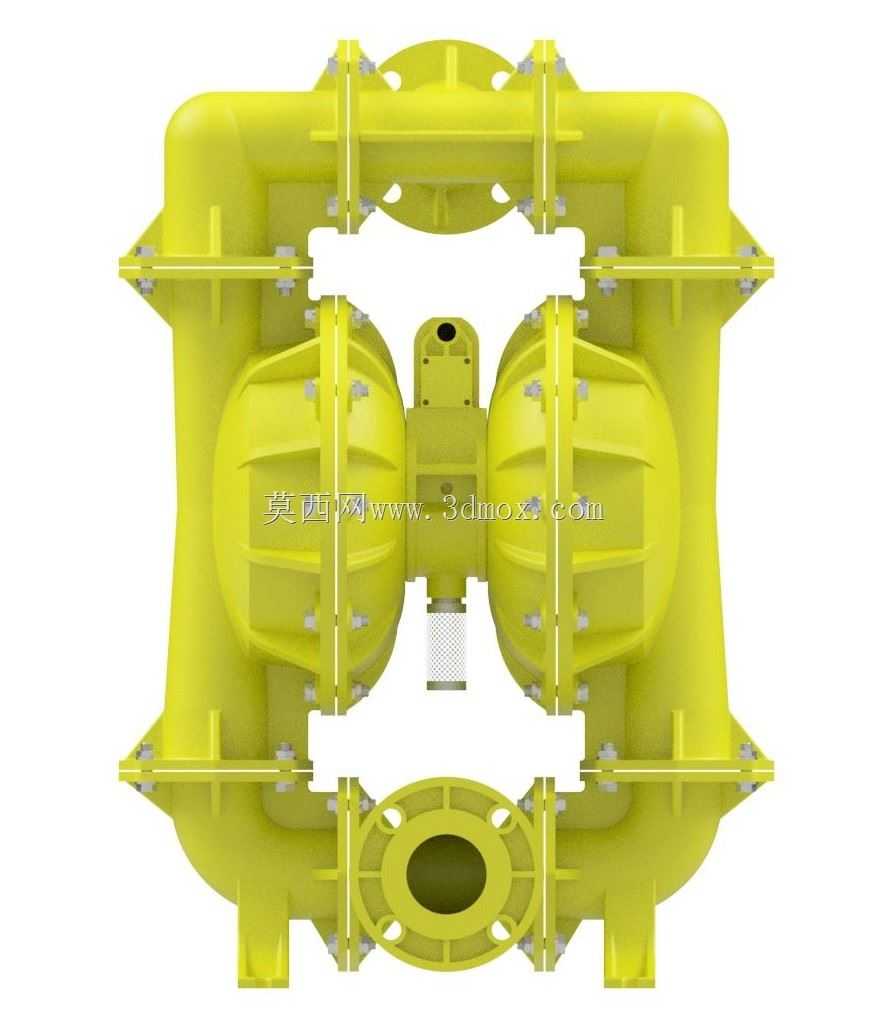

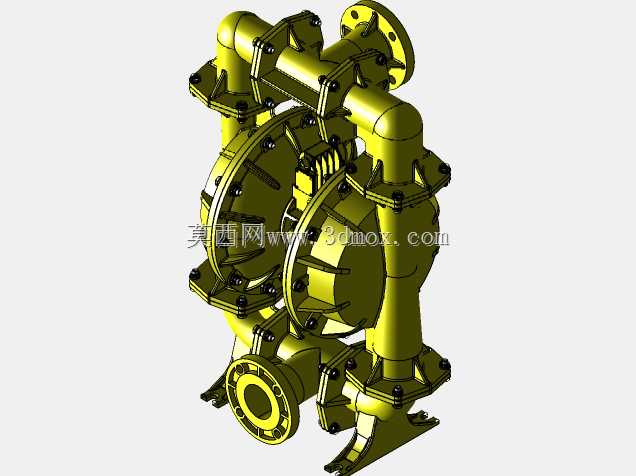

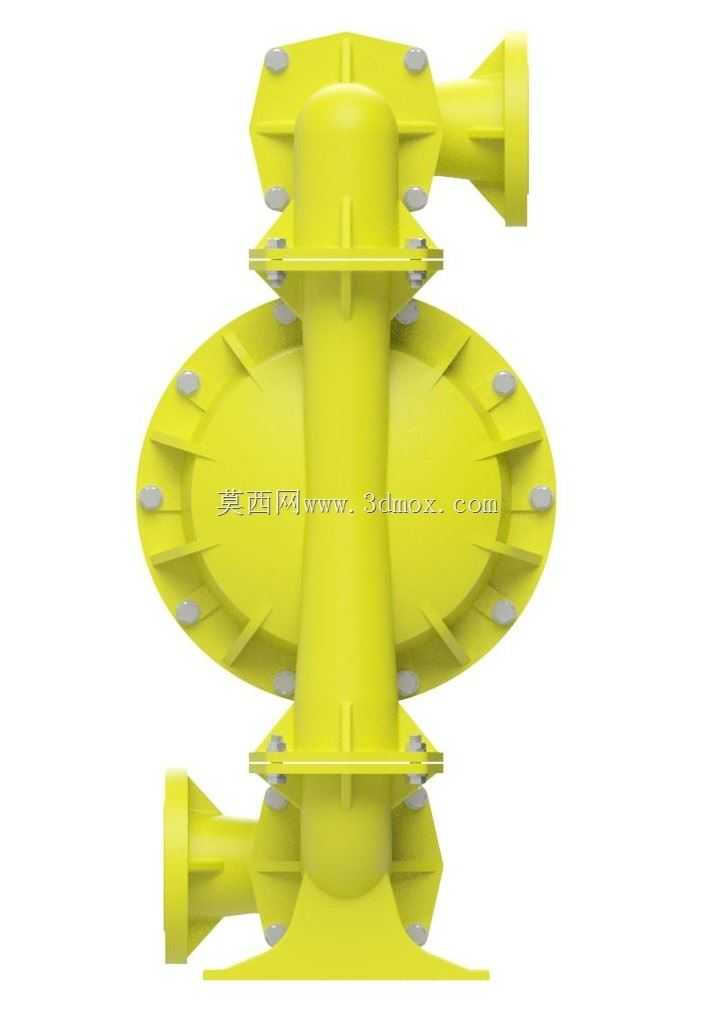

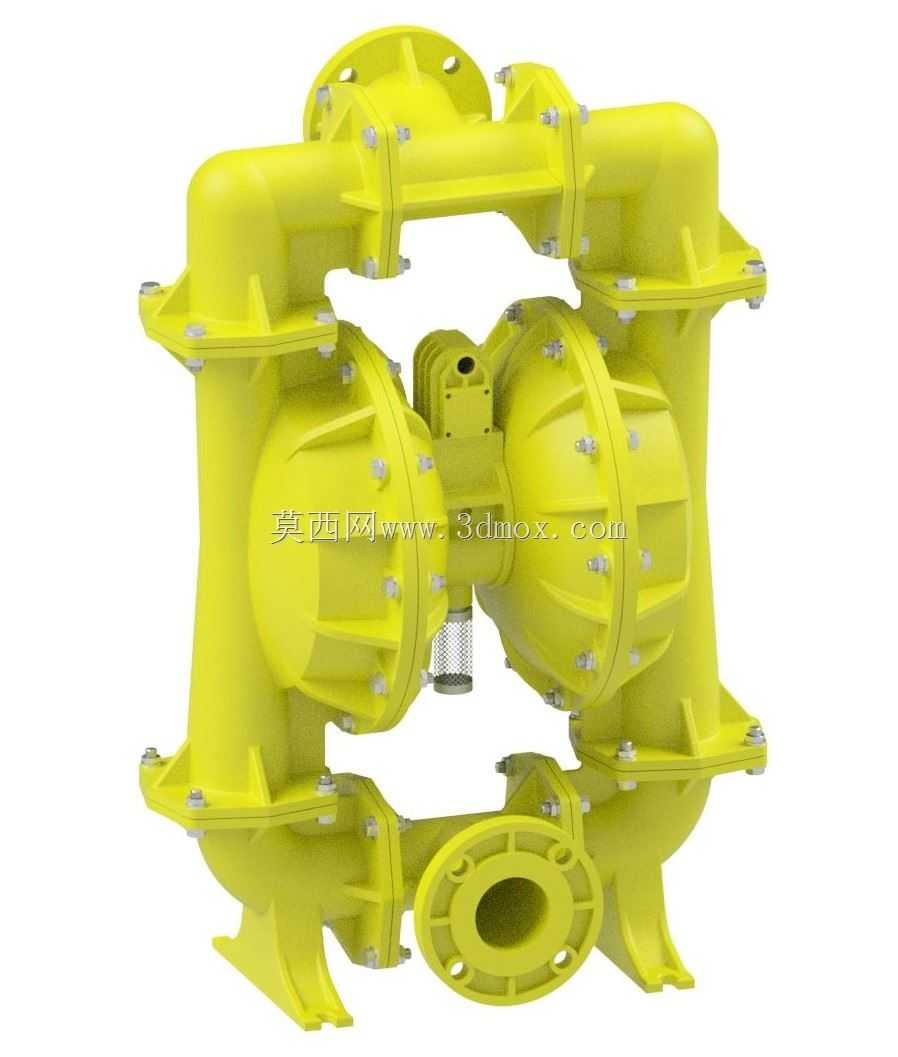

3寸Elima-Matic防爆型铝合金气动隔膜泵结构

在化工溶剂输送、矿浆介质转运、易燃易爆工况流体处理场景中，这类铝合金材质的气动隔膜泵是现场常用的流体输送设备，依靠压缩空气作为动力源，无需电力驱动即可适配ATEX防爆区域的作业要求，避免电气部件带来的燃爆风险。从结构设计来看，整体采用螺栓拼接的分体式壳体结构，中心气阀段集成金属配气组件，两侧对称布置隔膜腔室，进出流道采用大曲率圆弧过渡设计，减少介质流动过程中的阻力损失，同时避免颗粒类介质在流道拐角处堆积卡滞。泵体的进出端口采用3英寸ANSI 150磅级法兰连接结构，适配常规工业管路的法兰安装标准，进气口采用1/2英寸NPT螺纹、排气口采用1英寸NPT螺纹，可直接匹配工厂常规压缩空气管路的接头规格，无需额外加工转换接头。安装边界上，泵体底部的支撑脚采用对称布置结构，安装孔位预留足够的紧固件操作空间，现场安装时可直接通过螺栓固定在设备机架或者混凝土基础上，进出口法兰的端面距、中心高尺寸符合同规格隔膜泵的通用安装尺寸，可直接替换同参数的老旧泵体，无需重新改造现场管路布局。功能特性上，该泵可通过调节进气压力实现0-273gpm范围的流量调节，干吸工况下可实现4.9米的自吸高度，潮湿介质工况下自吸高度可达9.4米，可输送最大粒径9.5毫米的固体颗粒介质，运行过程中最大噪声控制在93dB(A)范围内，整机重量约66.2千克，现场搬运、安装无需大型吊装设备，两名作业人员即可完成移位安装。设计过程中，壳体的螺栓排布经过受力优化，每个密封面的螺栓均匀分布，保证隔膜压紧、壳体拼接处的密封压力均匀，避免高压输送时出现介质渗漏问题，中心金属配气部件的耐磨结构设计，可减少高频往复运动下的部件磨损，延长泵体的无故障运行周期，流道内壁做平滑过渡处理，降低输送磨蚀性介质时的内壁冲刷损耗，适配含颗粒、高粘度、易挥发易燃易爆类介质的输送需求，在涂装车间溶剂输送、选矿车间矿浆转运、化工车间腐蚀性介质输送、污水处理站污泥输送等场景都能适配。
