等长四缸发动机排气歧管结构设计

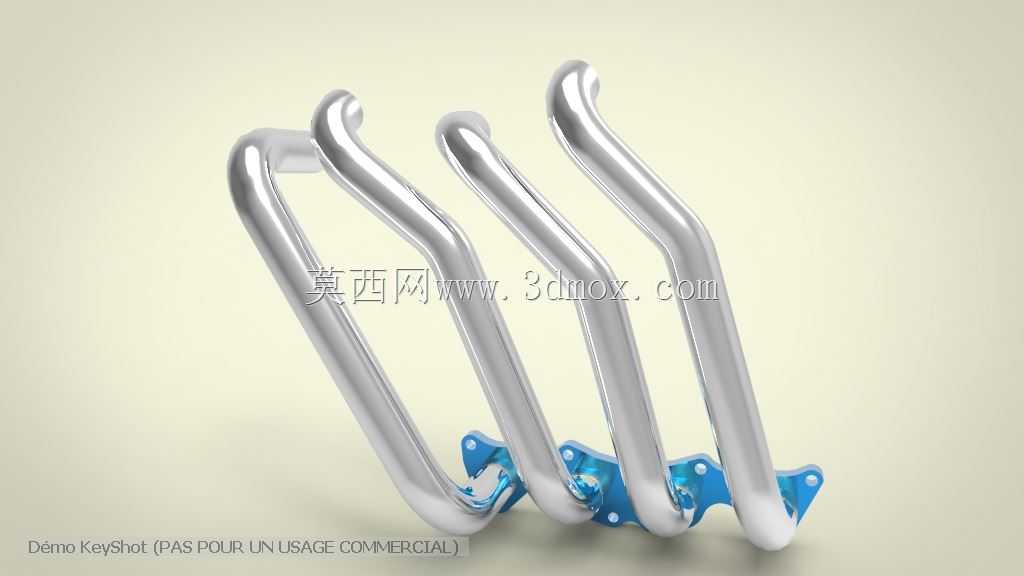

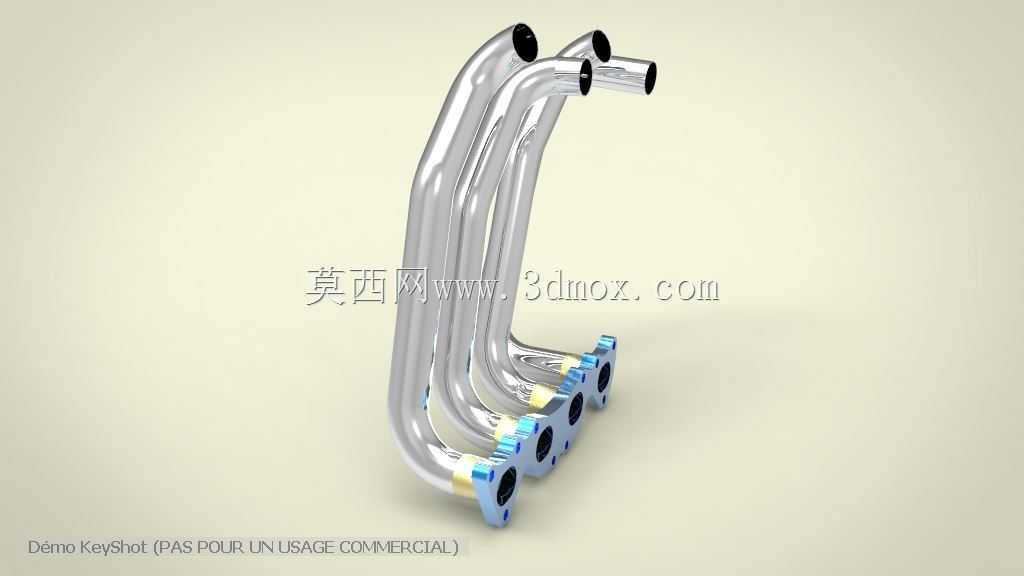

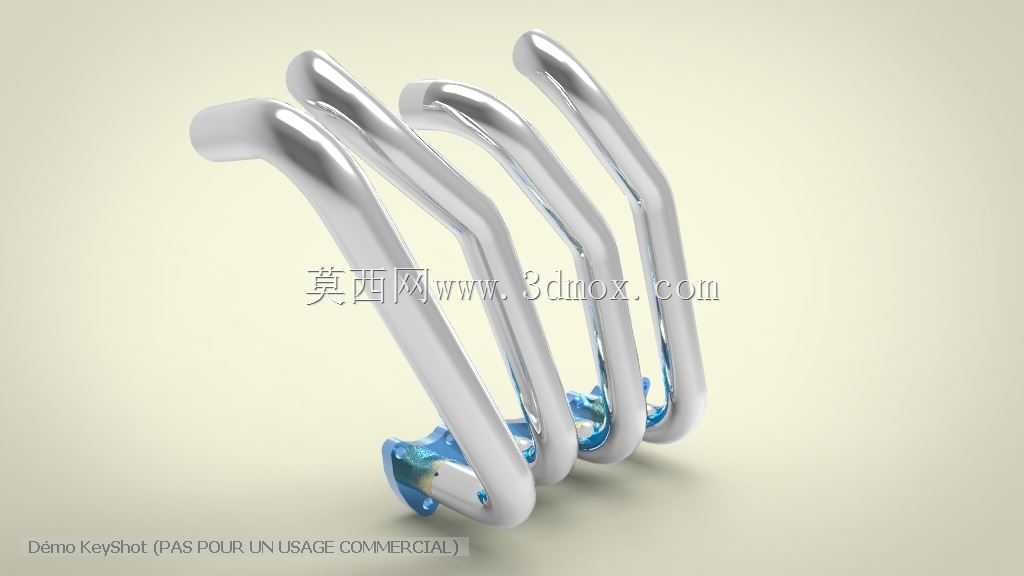

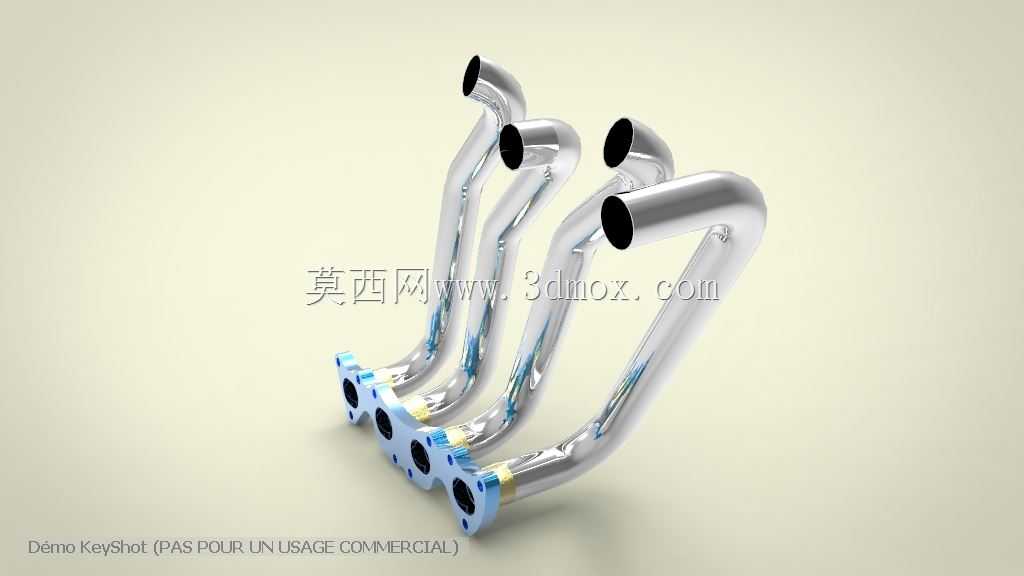

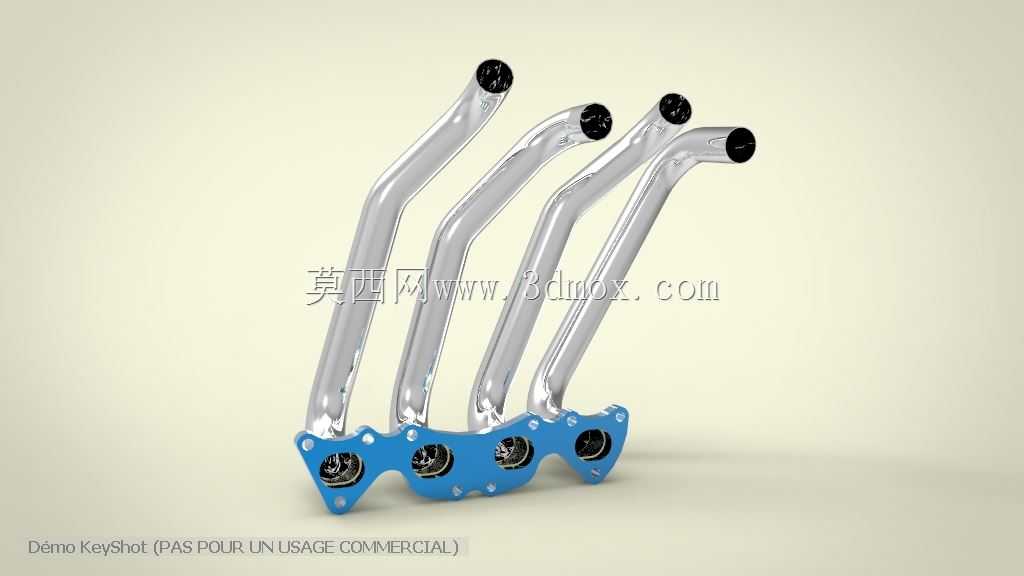

这套等长四出排气歧管，主要适配直列四缸内燃发动机的排气端接驳需求，在民用改装车辆、小型非道路移动机械的动力单元上都有广泛应用场景，核心作用是将四个气缸燃烧后排出的高温废气，以尽可能均等的路径阻力导入后续三元催化、消音尾段结构，避免各缸排气脉冲相互干扰，直接影响发动机的充气效率与动力输出平顺性。从结构设计逻辑来看，四个支管的弯曲弧度、管路长度经过反复校准，确保各缸排气从气缸盖排气口到歧管汇合端的路径长度差值控制在极小范围内，管路弯折处采用大曲率顺滑过渡，没有突兀的截面突变，能大幅降低排气紊流产生的阻力，减少排气背压对发动机做功行程的负面影响。管路主体采用薄壁不锈钢材质的等径圆管结构，管壁厚度兼顾高温工况下的结构强度与轻量化需求，表面做抛光处理降低废气附着积碳的概率，同时提升抗高温氧化腐蚀的能力，适配发动机舱内长期高温、震动的复杂工作环境。安装端采用带定位孔的一体式法兰结构，法兰面加工有密封槽位，安装时配合金属密封垫片即可实现与气缸盖排气侧的紧密贴合，法兰上的四个连接孔位间距严格匹配对应机型的气缸盖排气口螺栓分布，安装边界预留了足够的扳手操作空间，不需要额外改动周边发动机附件就能完成对位安装。每个支管与法兰的连接位置做了圆弧过渡加强处理，避免长期受发动机震动、冷热交变应力影响出现焊缝开裂的问题，管路走向在设计时充分避让了发动机舱内的点火线束、冷却管路、油轨等周边部件，安装后不会与相邻部件产生运动干涉。歧管的出气端采用统一管径的接口设计，可直接对接通用规格的下游排气组件，不需要额外制作转接结构，整体结构在满足排气性能要求的前提下，尽可能压缩了整体占用空间，适配多数横置、纵置四缸动力单元的舱内布局要求，建模过程中对弯管的折弯半径、法兰的安装平面度、各管路的同轴度都做了参数化约束，可直接根据不同排量机型的排气量需求调整管径、长度参数，快速衍生出适配不同动力参数的变体结构。
