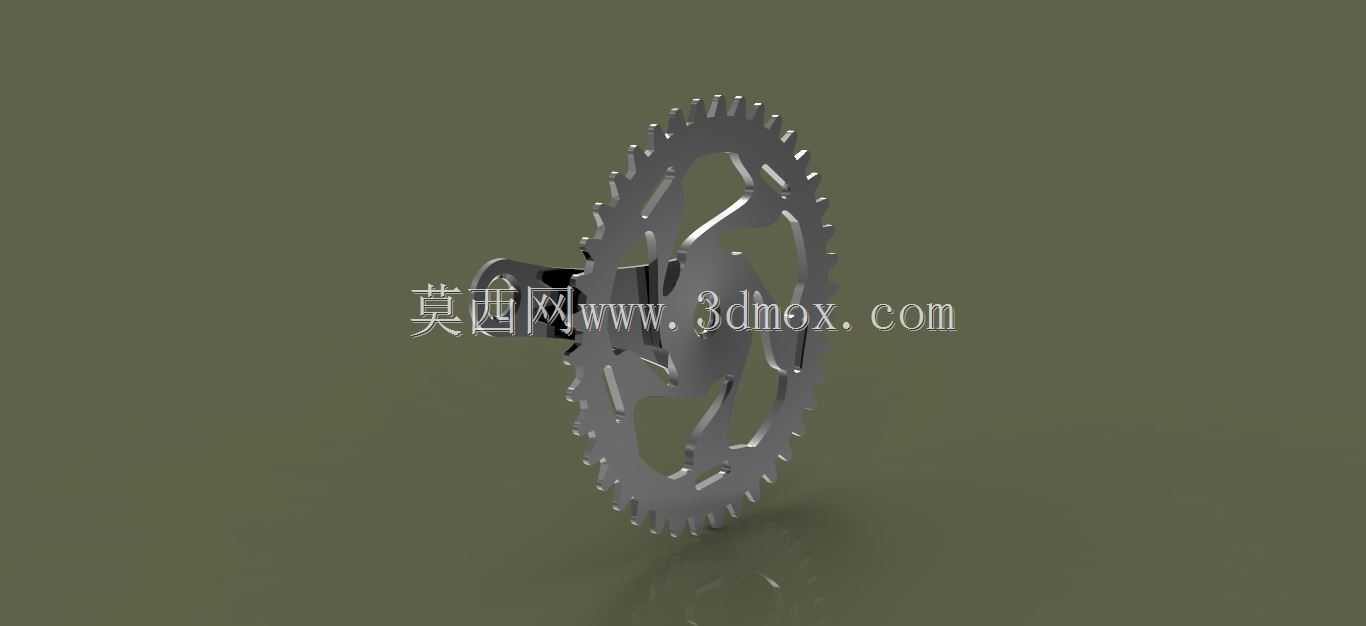

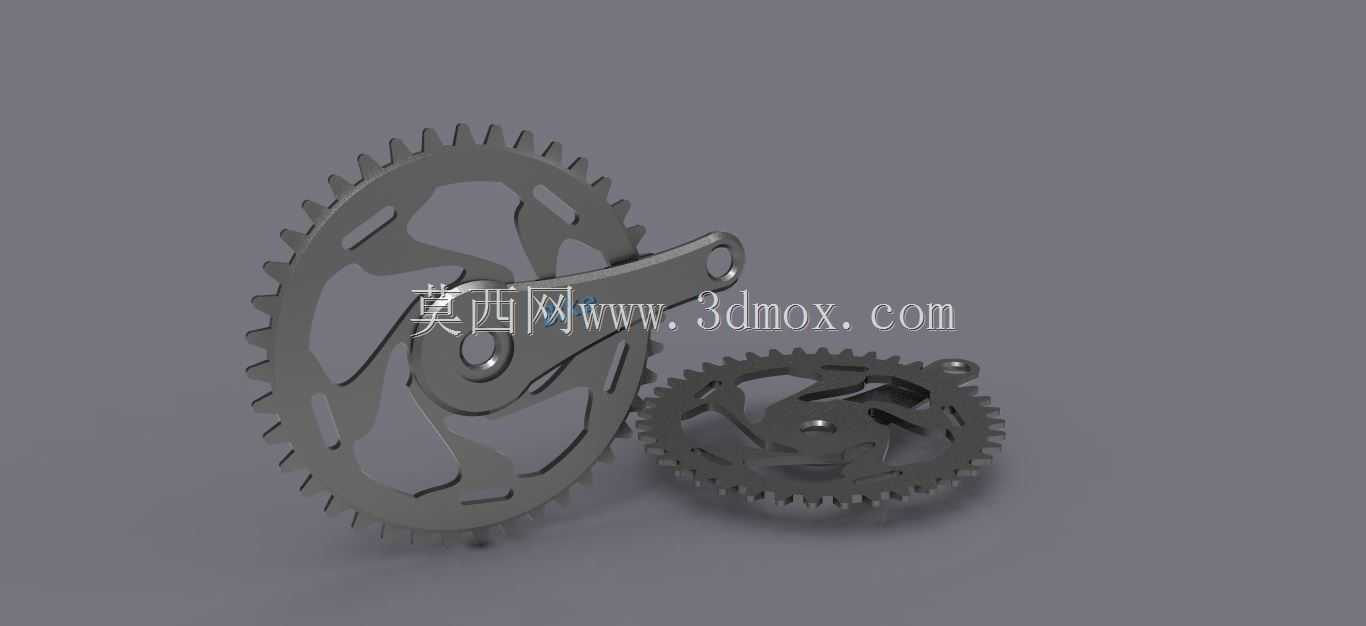

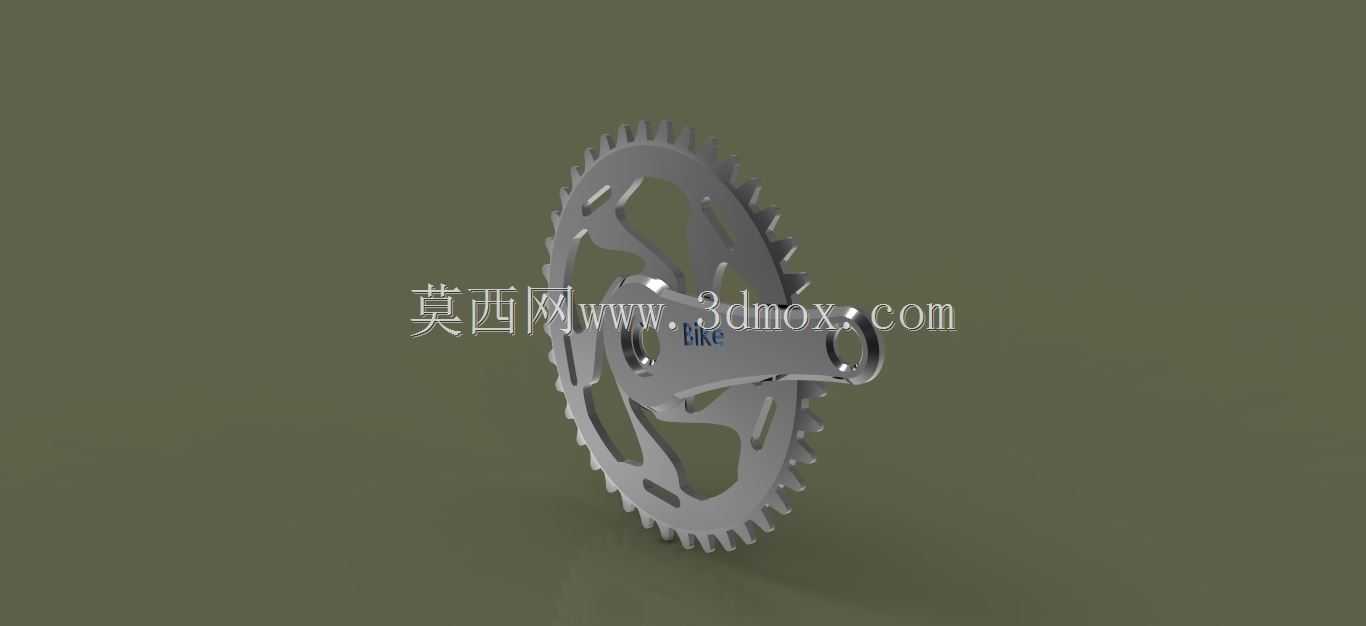

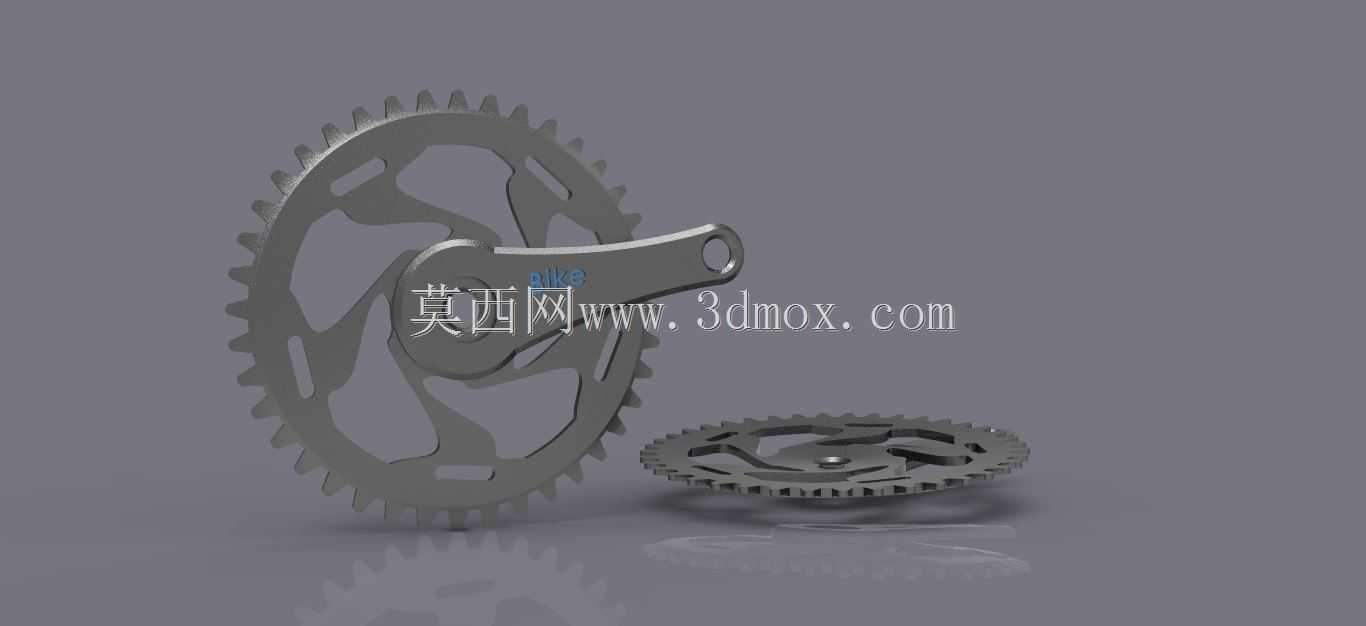

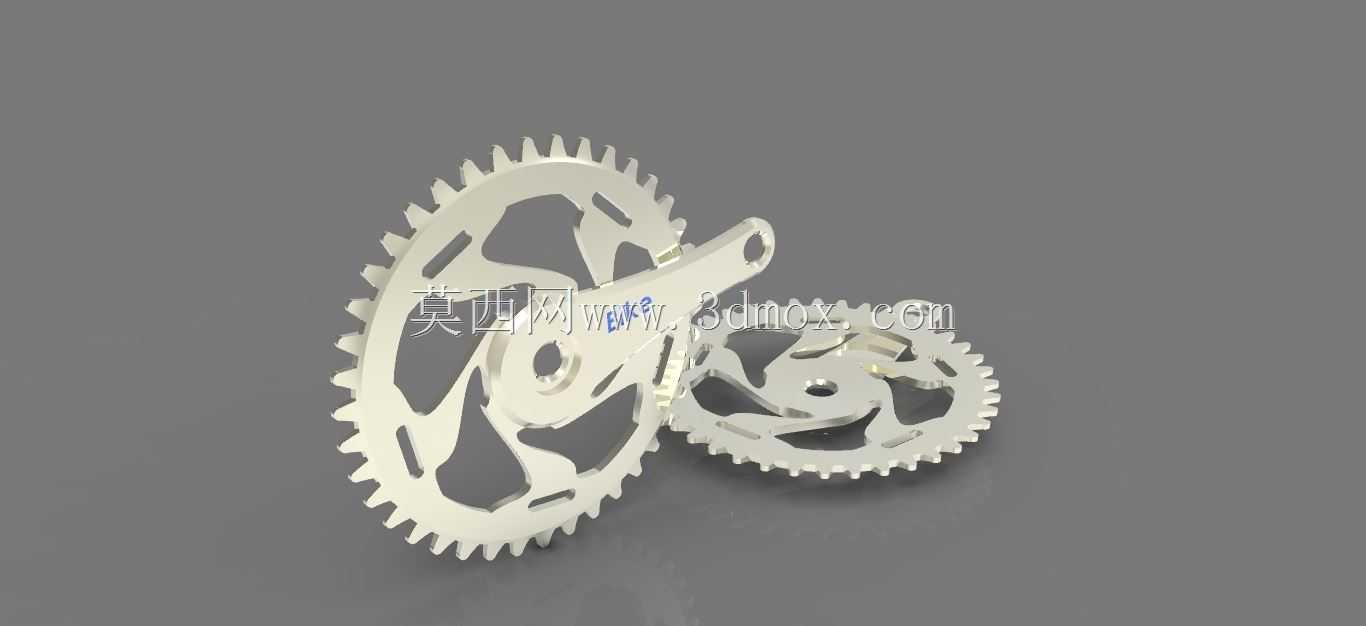

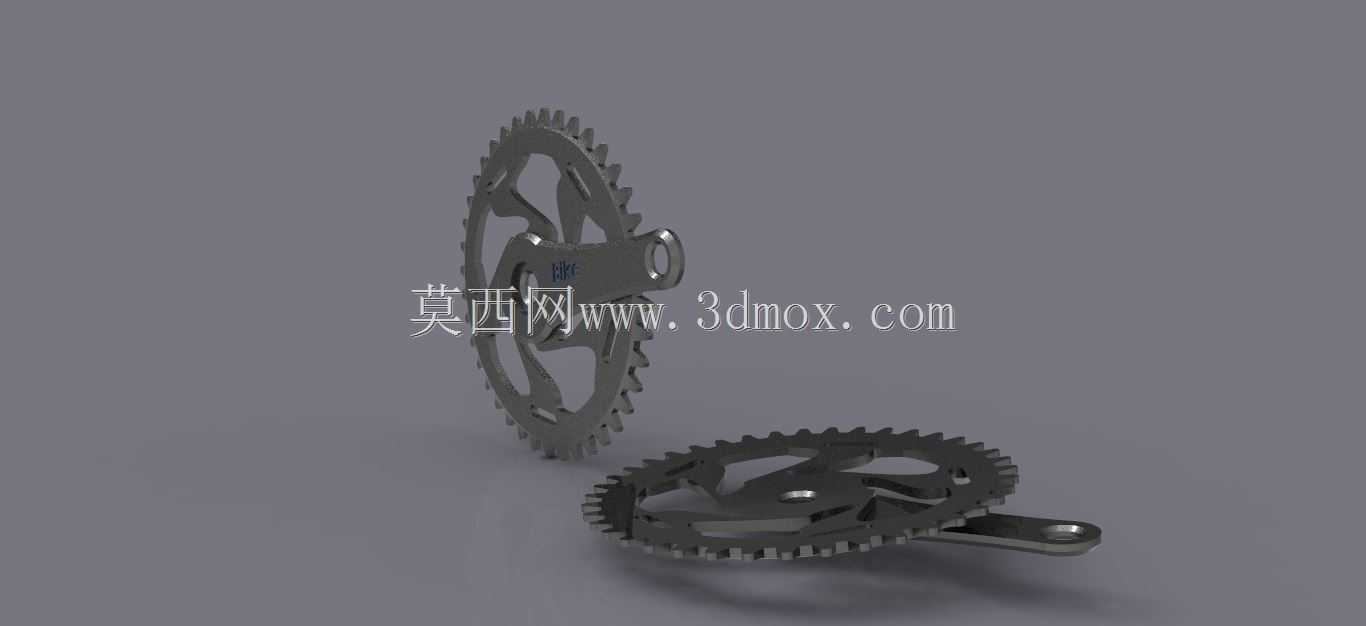

自行车牙盘曲柄传动组件结构设计

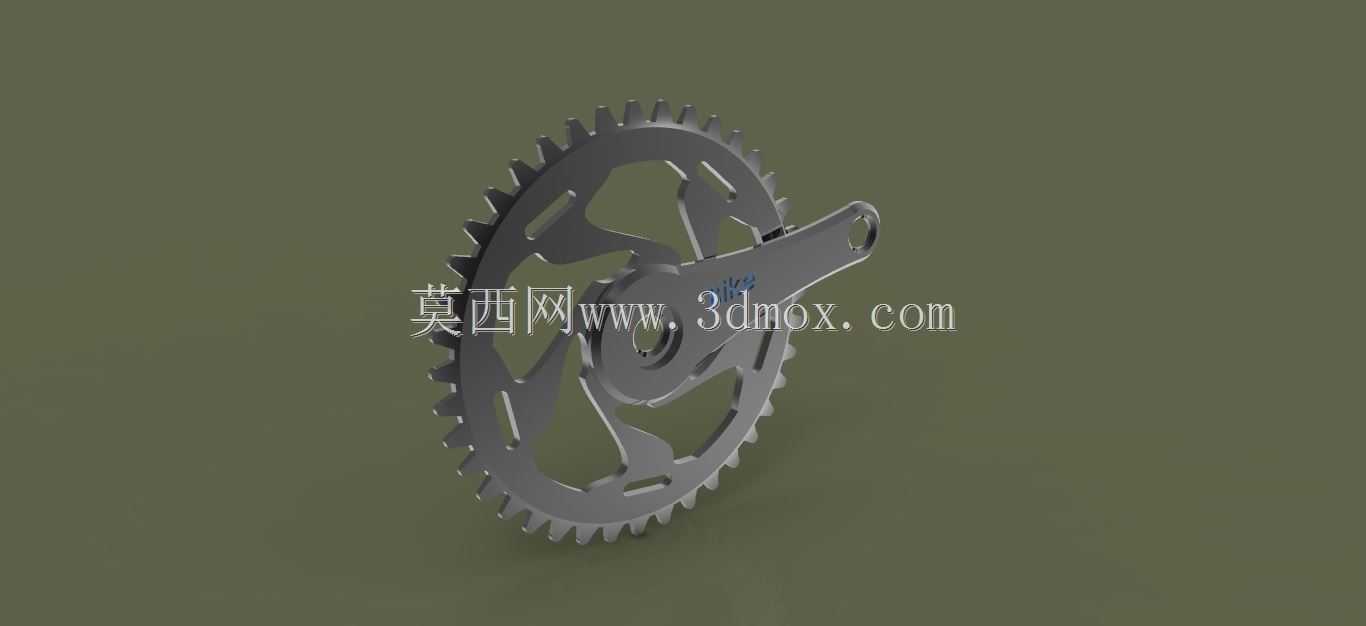

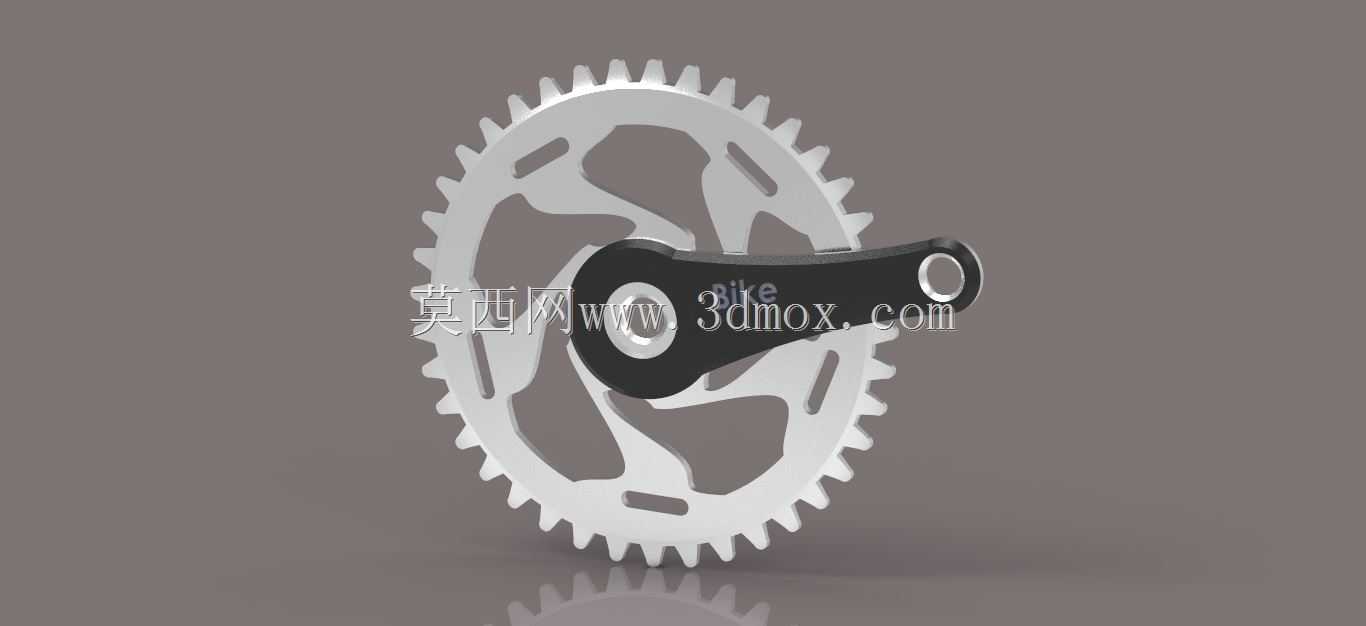

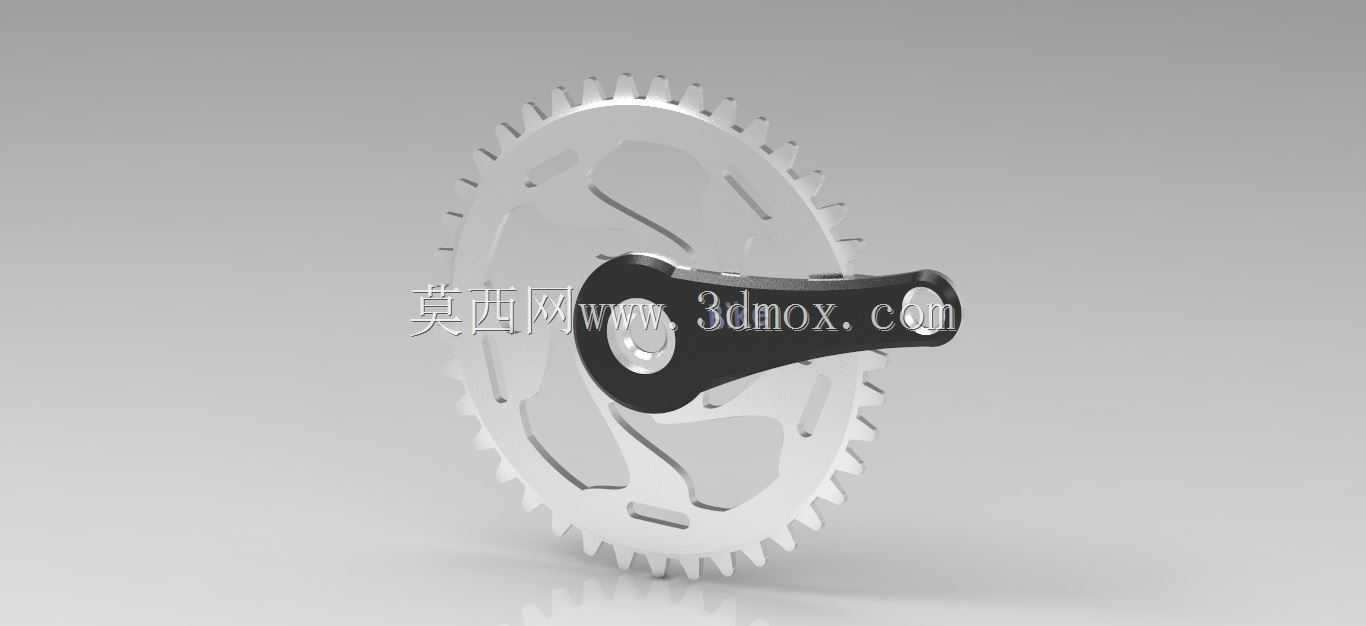

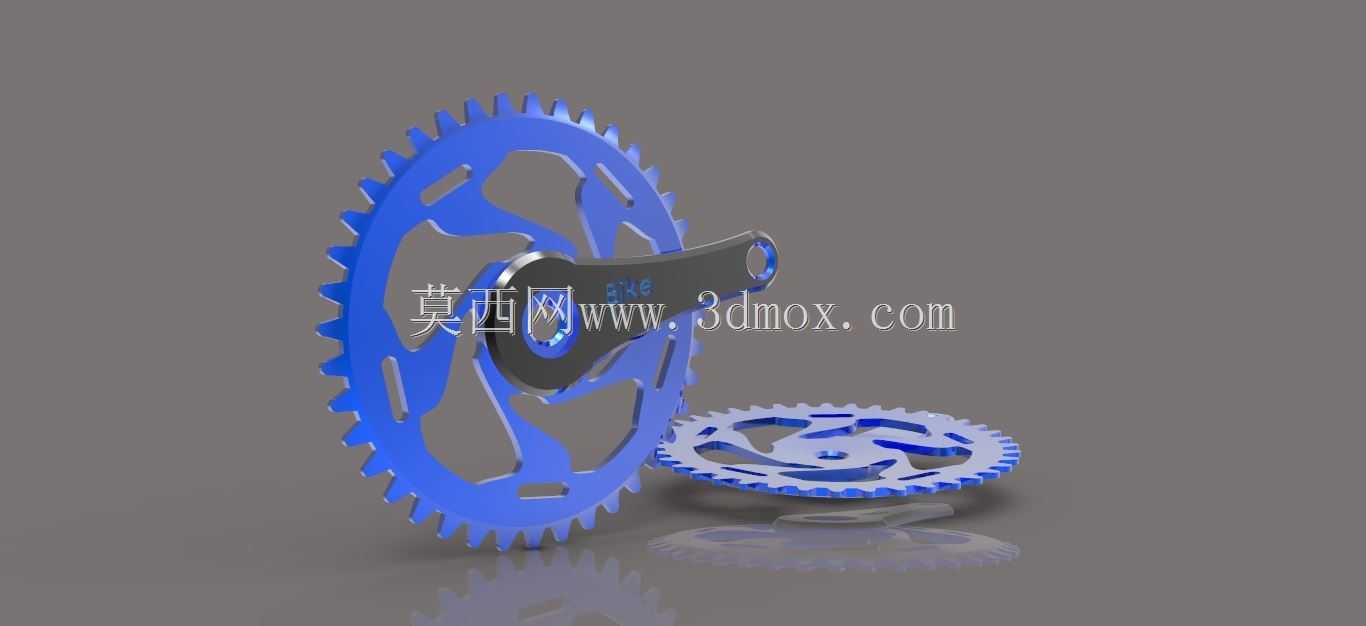

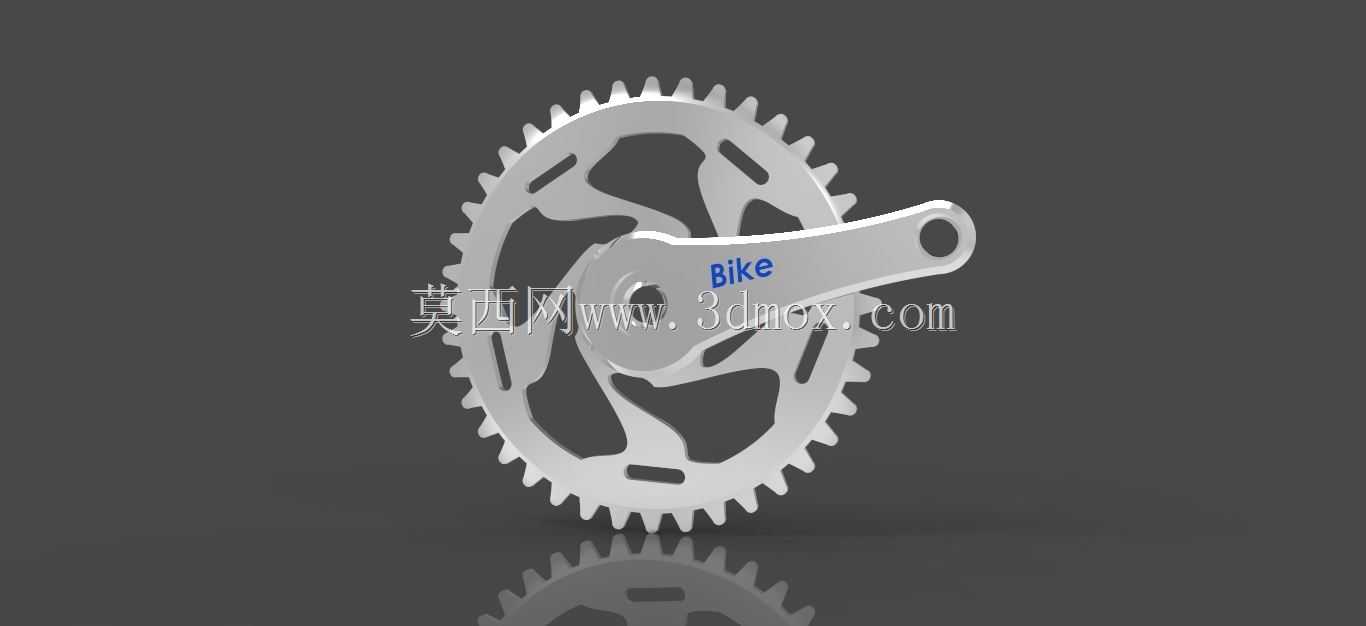

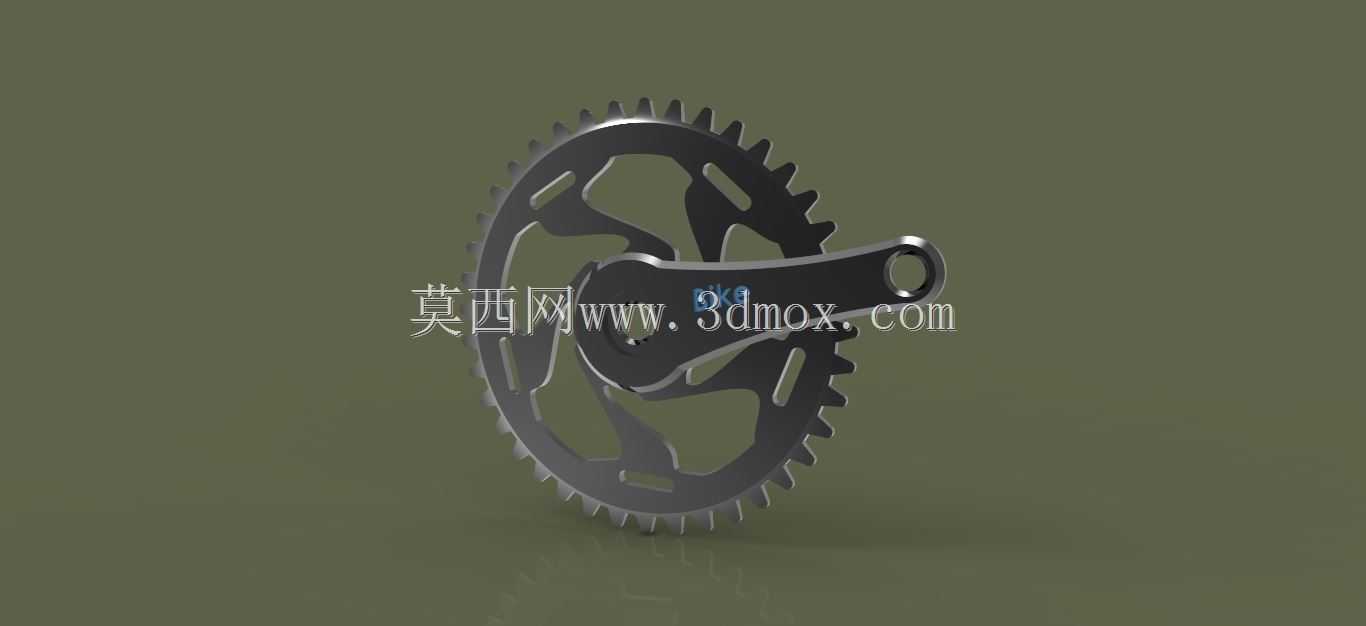

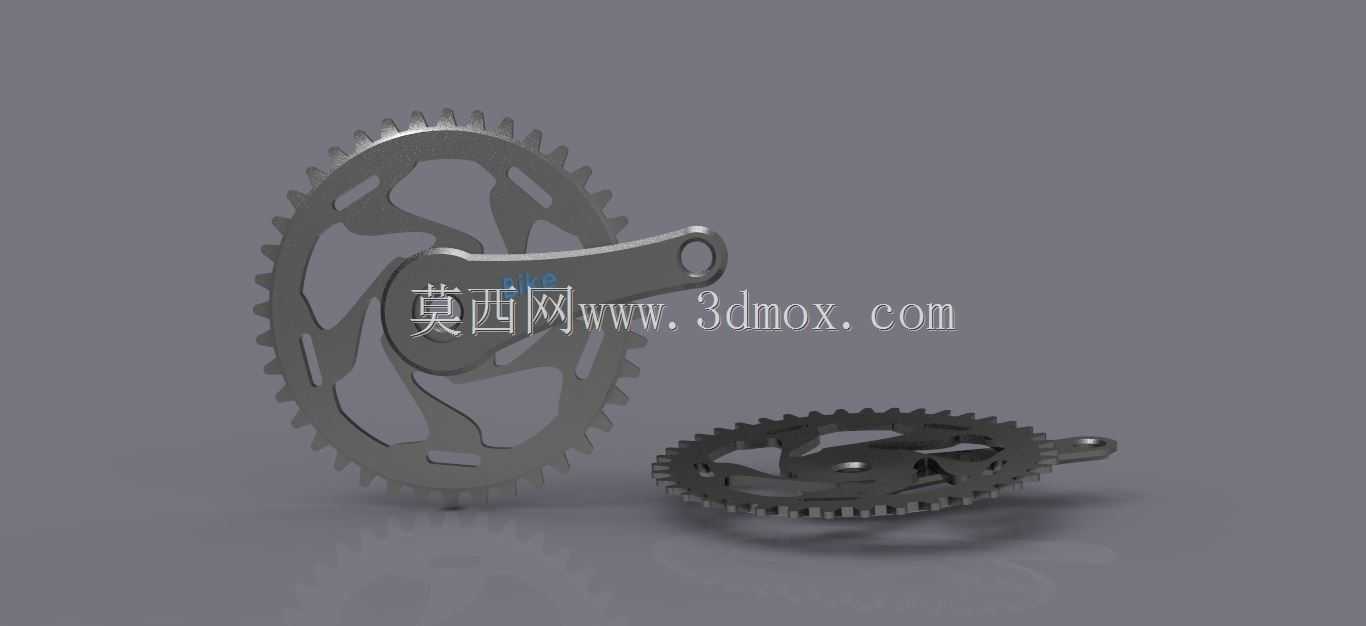

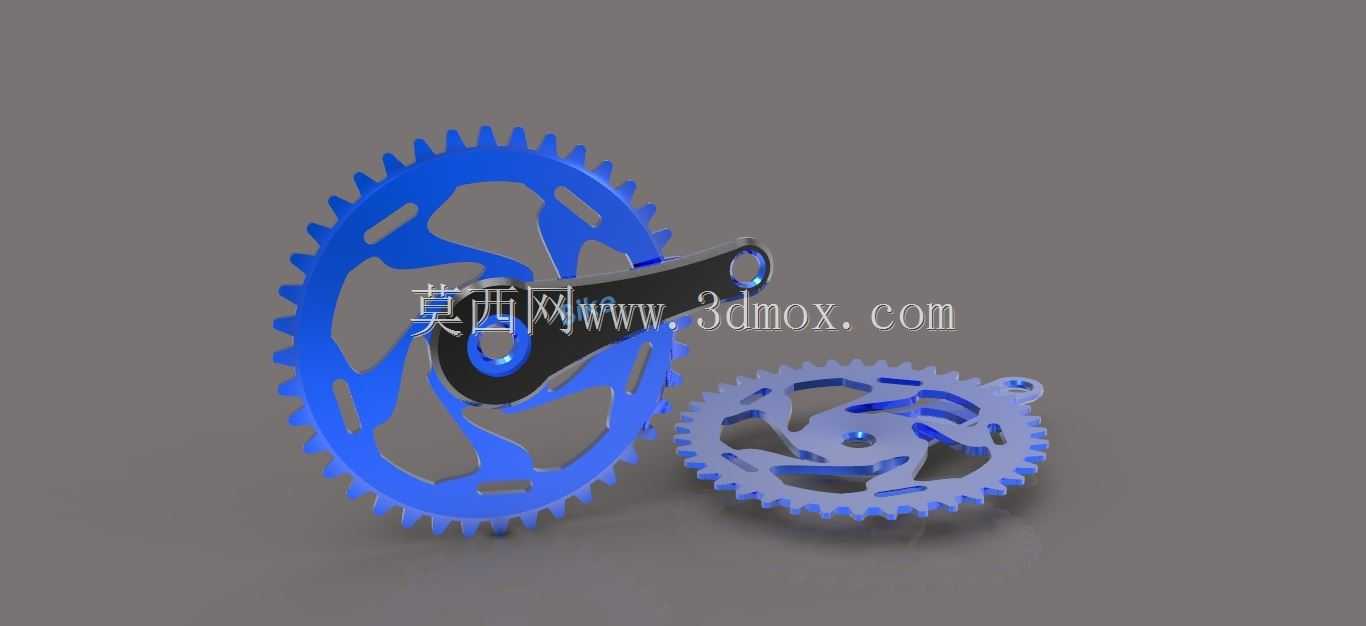

这套传动组件是人力代步两轮车的核心动力传递部件，日常通勤、运动骑行的自行车都依靠这类结构完成脚踏动力到后轮的扭矩传输，在民用代步车、山地运动车、公路竞速车的动力系统中都属于基础承载部件，直接决定骑行过程中的力传递效率与踩踏反馈质感。设计过程中首先要匹配不同车型的安装边界，牙盘的齿形采用标准链啮合轮廓，齿尖做了过渡倒角处理，避免链条卡滞、跳齿的问题，盘片上的镂空结构一方面是为了降低整体转动惯量，让踩踏启动更轻盈，另一方面可以在骑行过程中带出气流，带走链条啮合产生的细碎金属磨屑，减少齿面的异常磨损。曲柄部分采用变截面受力结构，和中轴配合的安装端做了加厚加强处理，对应脚踏安装的末端预留标准螺纹安装孔，整个曲柄的力臂长度经过受力校核，既保证踩踏时的力矩输出效率，又避免过长力臂导致的曲柄受力断裂风险。盘片和曲柄的连接采用定位面加锁紧结构，保证两者同轴度误差控制在合理范围内，避免转动过程中出现偏摆，导致链条侧向受力加剧磨损。实际装车时，这套组件需要匹配对应规格的中轴安装位，牙盘的平面度要控制在合理公差内，保证链条在不同档位切换时都能顺畅啮合，不会出现蹭链、掉链的问题。齿部的轮廓设计要适配对应规格的传动链条，齿距公差严格匹配链条节距，保证啮合过程中接触应力均匀分布，避免局部齿面过早出现疲劳点蚀。曲柄的外形做了流线型过渡，没有突兀的应力集中棱角，在保证结构强度的前提下尽可能去除非受力区域的材料，降低组件整体重量，同时减少骑行过程中的风阻影响。盘片上的镂空槽位置经过受力仿真验证，全部避开齿根到安装位的主受力传力路径，不会因为镂空削弱盘片的整体抗扭强度，日常骑行过程中承受突发的大扭矩踩踏时也不会出现盘片变形、齿部断裂的问题。这套结构的安装尺寸兼容主流自行车的中轴规格，不需要额外改装就可以直接替换同规格的原厂传动部件，维护时只需要定期检查锁紧结构的预紧力，清理齿面附着的油污与磨屑即可，不需要复杂的专用维护工具。
