铬钼钢自行车车架结构设计方案

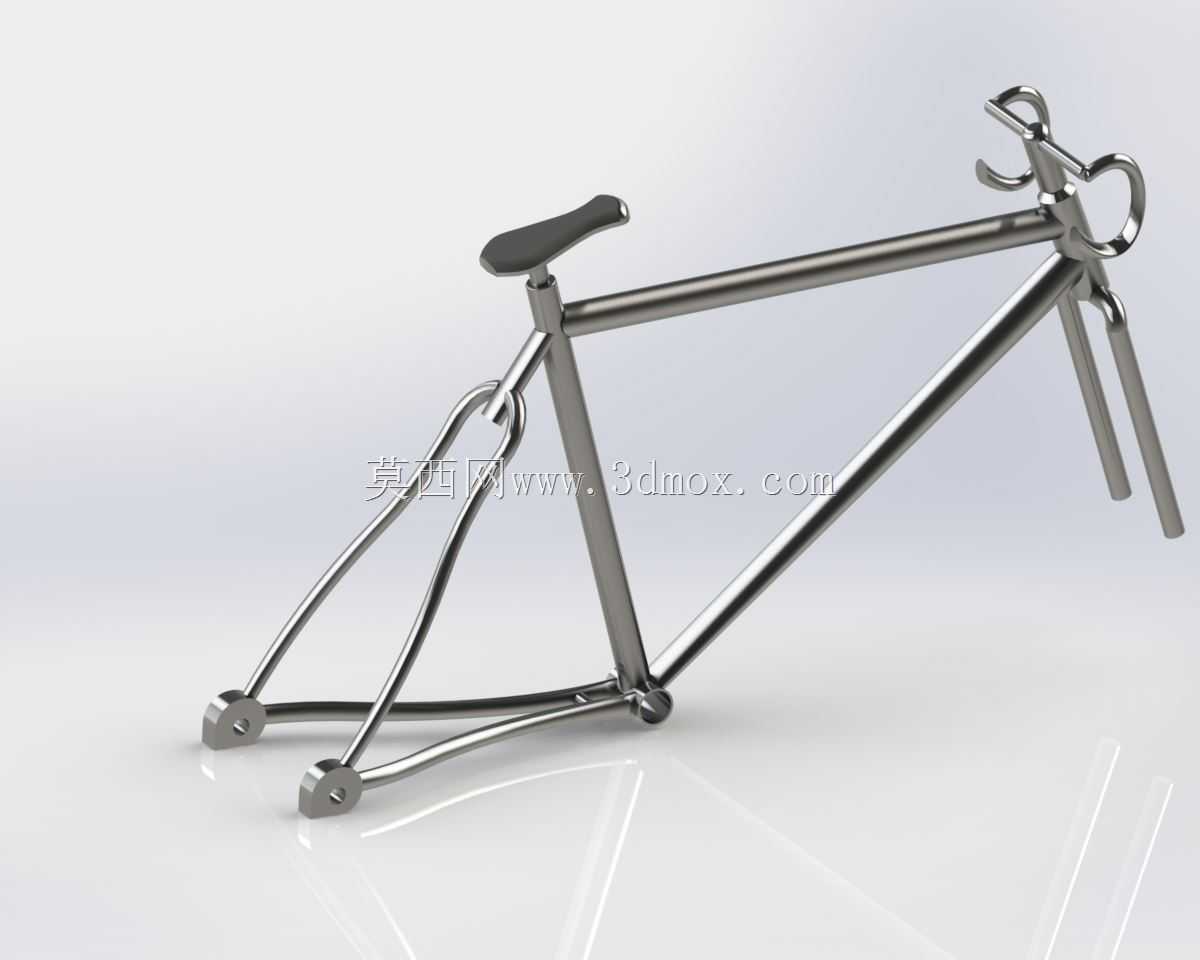

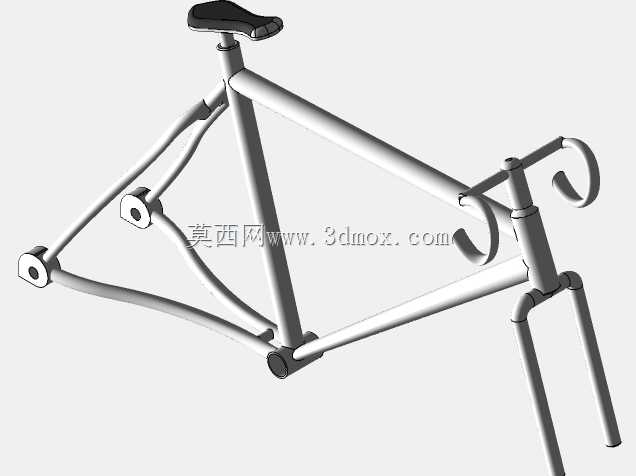

这款铬钼钢自行车车架的结构设计，核心围绕日常通勤、长途骑行两类核心使用场景展开，管材衔接处的焊缝预留了足够的打磨余量，既保证焊接强度，也能满足后续表面抛光、镀铬的工艺要求，避免应力集中带来的车架断裂风险。从安装边界来看，车架头管内径适配常规28.6mm前叉上管，座管口径匹配27.2mm通用规格，后叉开档宽度为130mm，可兼容绝大多数公路车轮组、夹器安装位，五通位置采用标准BSA螺纹规格，能适配市售主流曲柄牙盘组件，不需要额外做改装适配就能完成整车组装。设计阶段特意调整了上管与下管的倾斜角度，在保证72度头管角度带来的转向灵活性的同时，将立管角度设定为73度，能让骑行者的踩踏发力更直接，减少长途骑行中的腰部受力负担。后叉的叉腿采用了变径管材设计，靠近五通位置的管壁厚度更大，靠近尾钩位置逐渐收薄，既可以过滤路面传来的细碎颠簸，也能保证摇车发力时的车架刚性，不会出现明显的卸力情况。管材选择上，铬钼钢材质本身的抗疲劳性能优于普通高碳钢，管壁可以做得更薄，在保证整体强度的前提下控制车架自重，同时钢材本身的金属延展性更好，遇到突发撞击时不会像碳纤维材质那样直接脆裂，出现轻微变形后也可以通过校正修复，大幅降低使用维护成本。车架的走线位预留了线管安装座，既支持变速、刹车线管的外走安装，也能适配部分内走走线的改装需求，尾钩位置采用可更换式设计，摔车后出现尾钩变形不需要更换整个车架，只需要替换小配件就能恢复使用。考虑到日常通勤的载物需求，后叉上预留了货架、挡泥板的安装孔位，不需要额外加装夹片就能固定通勤载物配件，适配日常买菜、长途驮运行李的使用需求。整体车架的焊接节点都做了应力释放处理，每一处管材衔接的角度都经过受力校核，保证垂直方向承重、侧向受力时的结构稳定性，既满足日常代步的耐用性要求，也能适配中短途休闲骑行的使用需求，不会因为长期使用出现焊缝开裂、管材变形的问题。
