带预紧弹簧的六角锁紧组合螺母结构

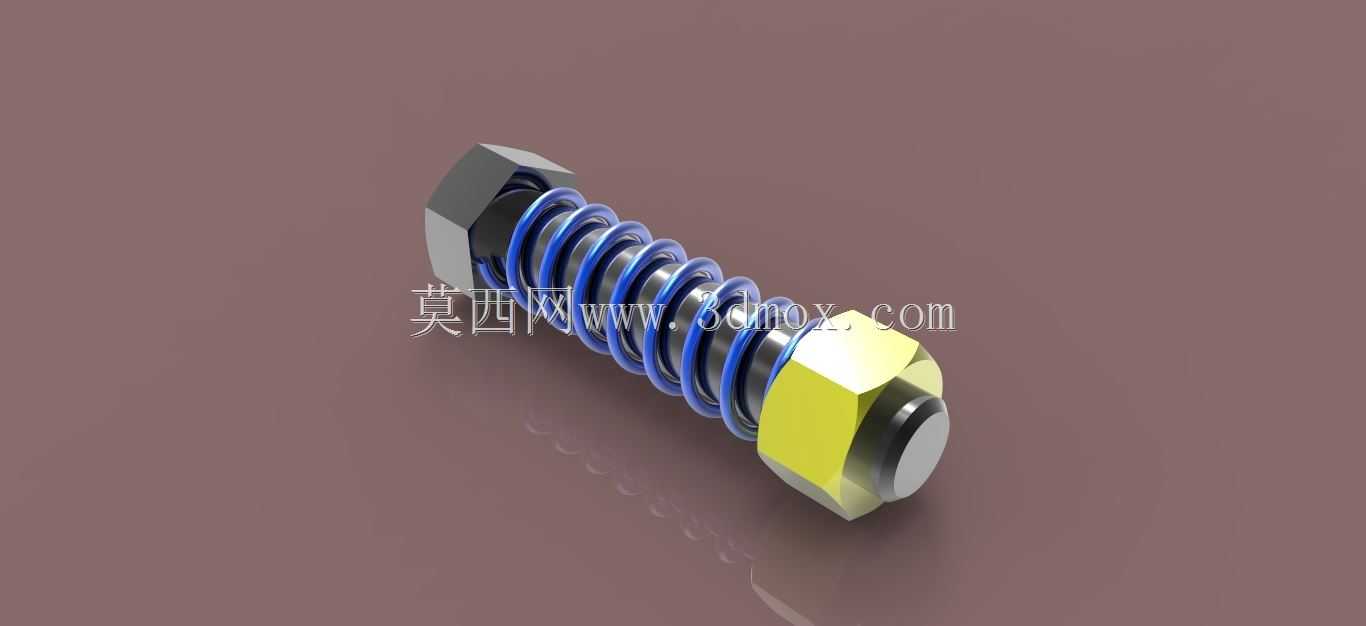

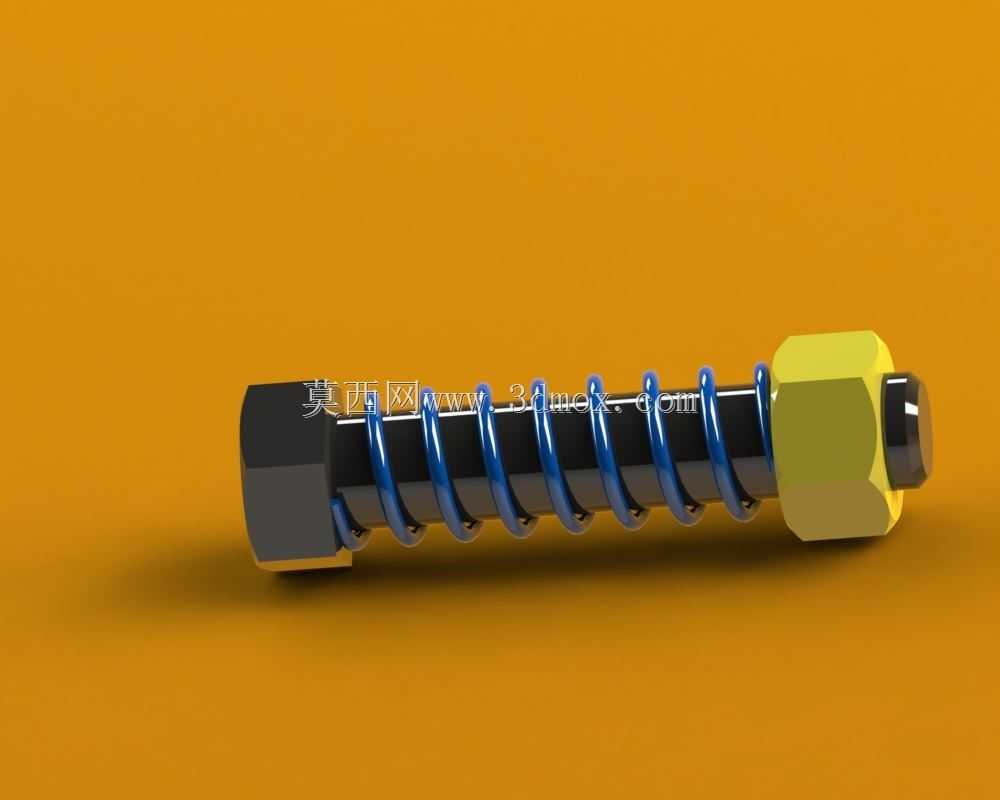

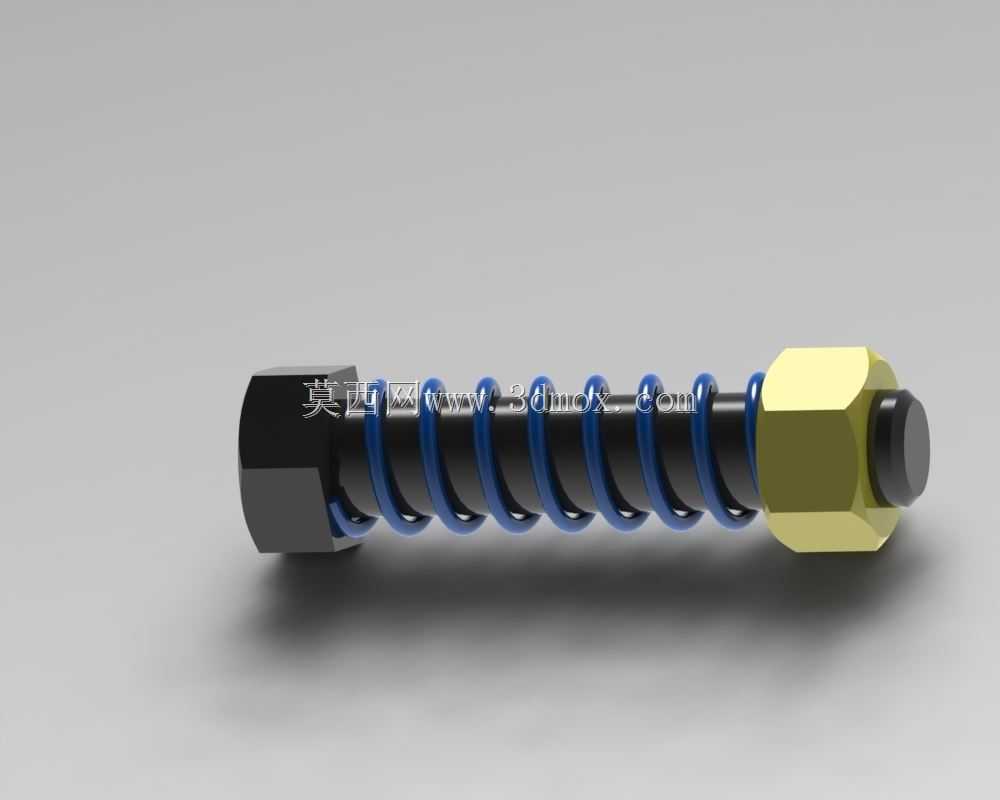

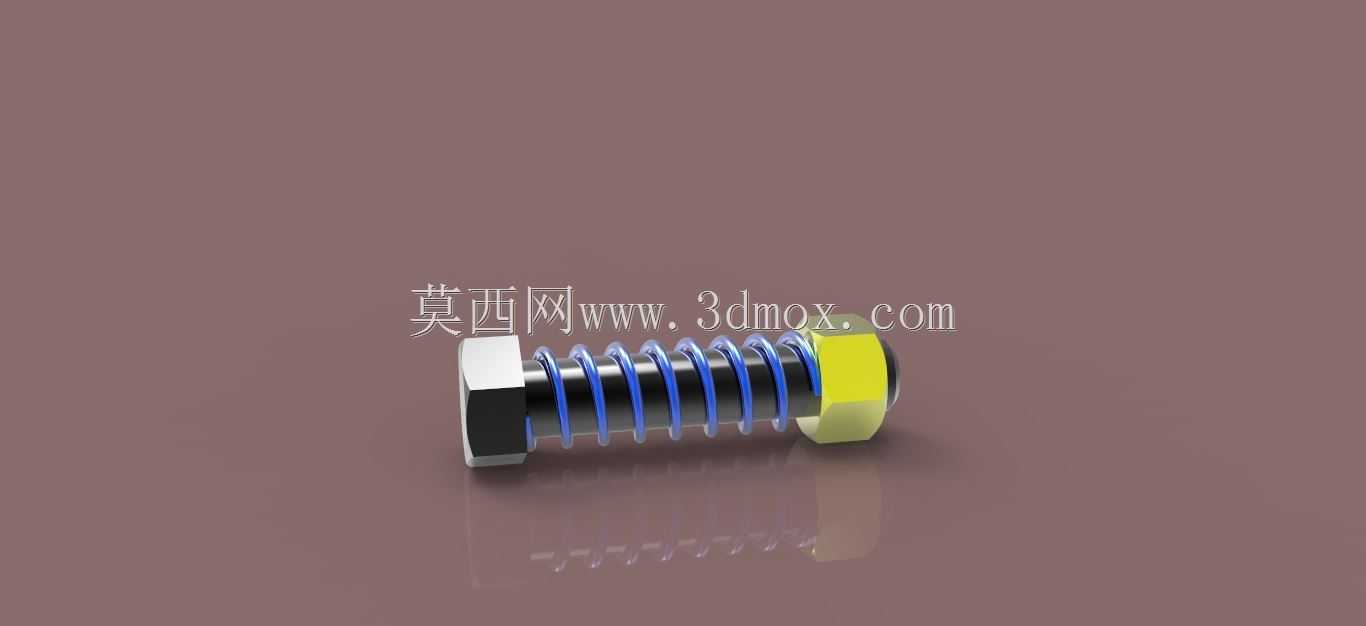

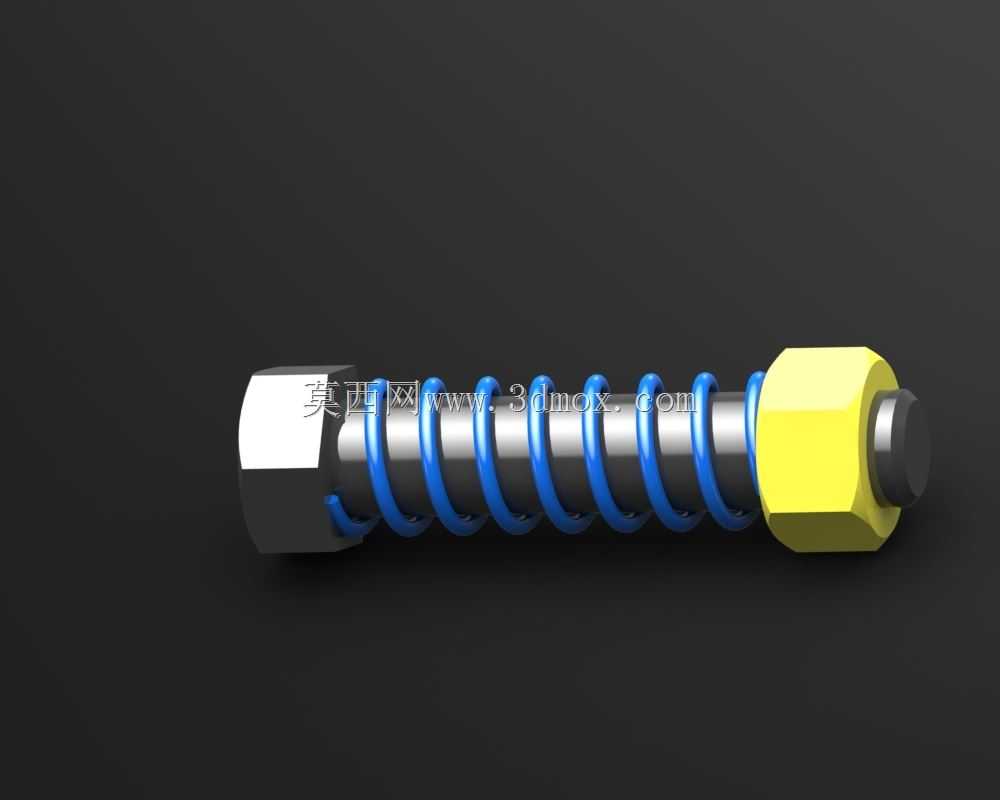

在各类存在持续振动、交变载荷的机械装配场景中，普通螺纹连接往往会因为接触面微动磨损、载荷反复冲击出现预紧力衰减、螺纹松脱的问题，轻则导致设备运行异响、定位精度偏移，重则引发连接件脱落、设备故障甚至安全事故，这款带预紧弹簧的组合式螺母结构，正是针对这类防松需求设计的螺纹紧固组件。从实际装配逻辑来看，该组件将六角螺栓本体、圆柱螺旋压缩弹簧、六角厚螺母整合为一套完整的连接单元，省去了现场装配时单独选配弹簧垫圈、调整预紧行程的步骤，尤其适合自动化装配线的批量上料作业，能有效减少装配环节的零件错配、漏装问题。设计层面，弹簧的线径、中径与有效圈数经过匹配计算，在螺母拧紧到指定安装位置时，弹簧会被压缩至额定工作行程，持续对螺母端面施加轴向顶推力，让螺纹副之间始终保持足够的轴向正压力，即便外部存在横向振动、冲击载荷，螺纹牙之间的摩擦力也不会出现瞬时消失的情况，从根源上降低松脱概率。螺栓端部的六角头采用标准对边尺寸设计，可适配常规开口扳手、套筒工具完成拧紧作业，另一端的六角螺母厚度大于普通标准螺母，增加了与螺栓的螺纹啮合扣数，能承受更大的轴向拉力，避免螺纹滑牙失效。从安装边界来看，该组件的径向最大尺寸由弹簧外径与螺母对边尺寸共同决定，设计装配孔位时需要预留足够的径向避让空间，避免弹簧外圈与安装孔壁发生摩擦卡滞，影响预紧力的正常传递；轴向安装长度则需要根据被连接件的总厚度，匹配螺栓的光杆段长度，保证拧紧后弹簧的压缩量处于合理区间，既不会因为压缩量过小导致防松预紧力不足，也不会因为压并过载导致弹簧产生永久塑性变形，失去弹性补偿能力。这类组合紧固件常应用在小型机电设备内部的面板固定、运动模组的行程限位、低压电气柜的元件安装等场景，相比普通螺母加弹簧垫圈的组合，它的弹簧与螺纹副同轴度更高，预紧力分布更均匀，长期运行后的预紧力保持率更稳定，也不会出现弹簧垫圈开口刮伤安装面、垫圈断裂脱落的问题。建模过程中需要重点关注弹簧两端的并圈磨平处理，保证弹簧端面与螺栓头、螺母端面的贴合度，避免拧紧过程中弹簧出现偏斜、卡滞，同时要保证螺纹段的公差配合符合普通螺纹公差标准，确保实际装配时螺母可以顺畅旋入，不会出现卡涩、过松的问题。
