乘用车多辐条轻量化铝合金轮毂结构设计

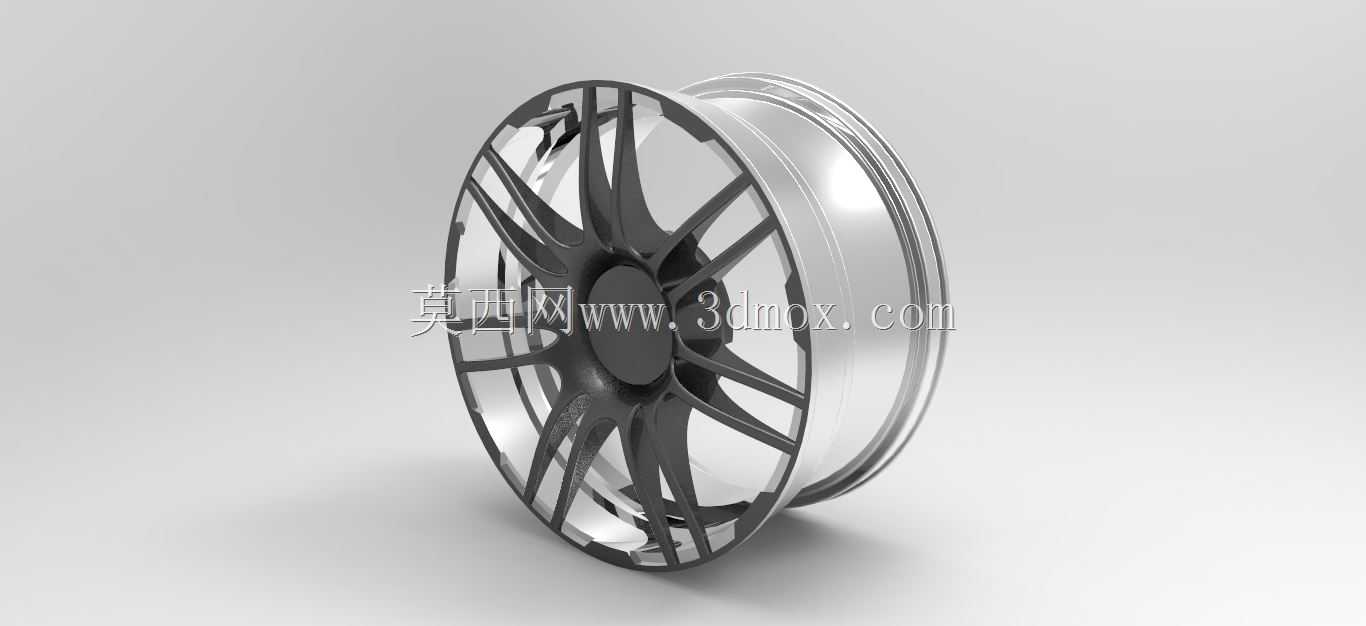

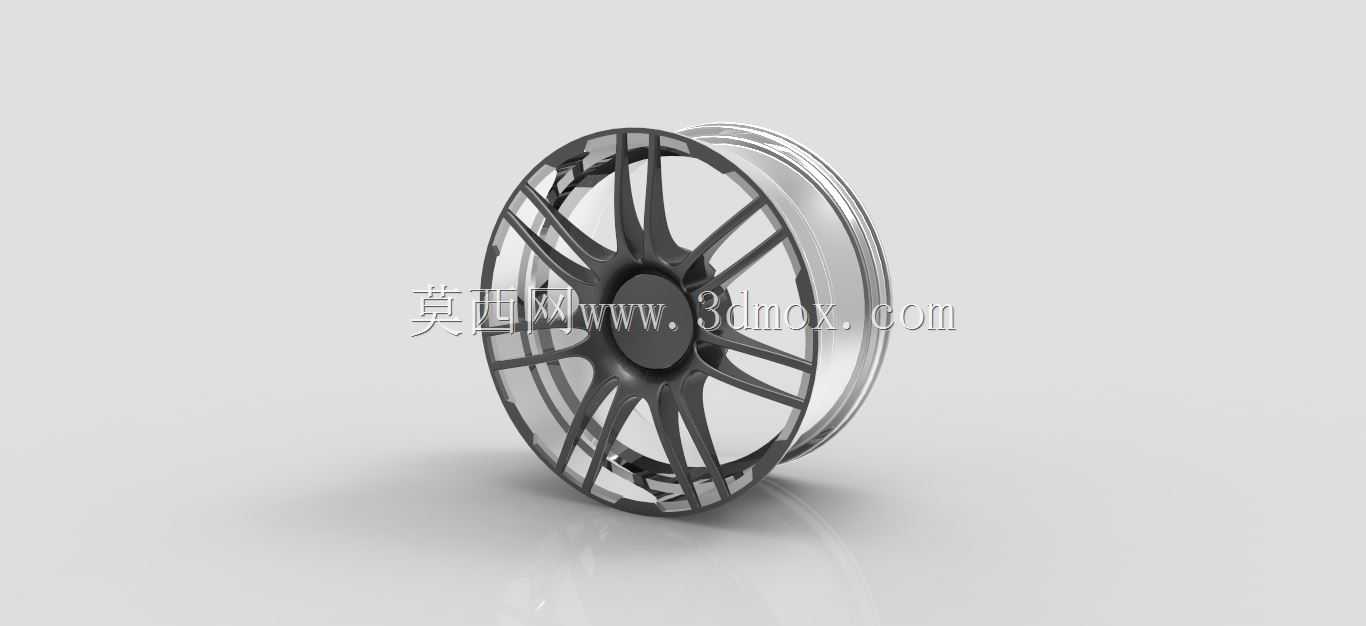

这款轮毂的设计首先围绕乘用车行走系统的实际工况展开，日常行驶中轮毂需要承担整车垂向载荷、转向时的横向力矩以及制动过程中的扭矩传递，因此在结构布局上采用了多辐条分叉式设计，每根辐条从中心安装座向外延伸至轮辋边缘的过程中做了渐变截面处理，靠近中心座的位置截面厚度更大，能够将螺栓预紧力均匀分散到整个轮盘结构，避免应力集中导致的辐条断裂风险，靠近轮辋的位置逐步收窄厚度，在保证结构强度的前提下尽可能削减非必要的材料余量，实现轻量化目标，降低整车簧下质量，提升悬挂系统的响应速度与行驶平顺性。轮辋部分采用常规乘用车适配的深槽式结构，胎圈座位置设计有标准的凸峰结构，能够在轮胎充气后牢牢卡合轮胎胎圈，避免高速行驶或者紧急变线时轮胎出现脱圈风险，轮辋的边缘做了圆弧过渡处理，既可以减少轮胎安装时的剐蹭损伤，也能在行驶过程中降低路面对轮辋边缘的冲击磕碰概率。中心安装面的定位孔按照乘用车常规轮毂螺栓孔分布规格设计，中心孔的尺寸适配多数家用前驱、后驱乘用车的轴头定位尺寸，安装面的平面度公差控制在合理范围内，保证轮毂安装后与轴头完全贴合，避免高速行驶时出现车轮抖动的问题。在实际应用场景中，这类轮毂适配多数紧凑型、中型家用乘用车，既可以满足原厂替换的需求，也适用于售后改装场景，辐条之间的大间隙设计能够为制动系统留出足够的散热空间，长距离下坡或者频繁制动时，行驶气流可以通过辐条间隙快速带走刹车盘、刹车片产生的热量，避免制动系统出现热衰减，提升行驶安全性。设计过程中还考虑了日常使用的抗冲击性能，辐条的背面做了加强筋结构，在车辆经过坑洼路面、减速带时，冲击力可以通过辐条的形变分散到整个轮盘结构，避免局部应力过大导致的轮辋变形，同时轮辐表面的流线型造型也能在行驶过程中梳理气流，一定程度上降低轮拱位置的空气紊流，减少行驶风阻。整个轮毂的安装边界严格遵循乘用车轮毂的通用互换标准，偏距、孔位、中心孔尺寸都符合常规家用车的安装要求，不需要额外加装变位器或者调整垫片就可以直接适配对应车型，轮辋的宽度尺寸适配常规规格的民用子午线轮胎，不需要调整轮胎的扁平比就可以完成安装替换。
