剖分式滚动轴承结构展示三维建模

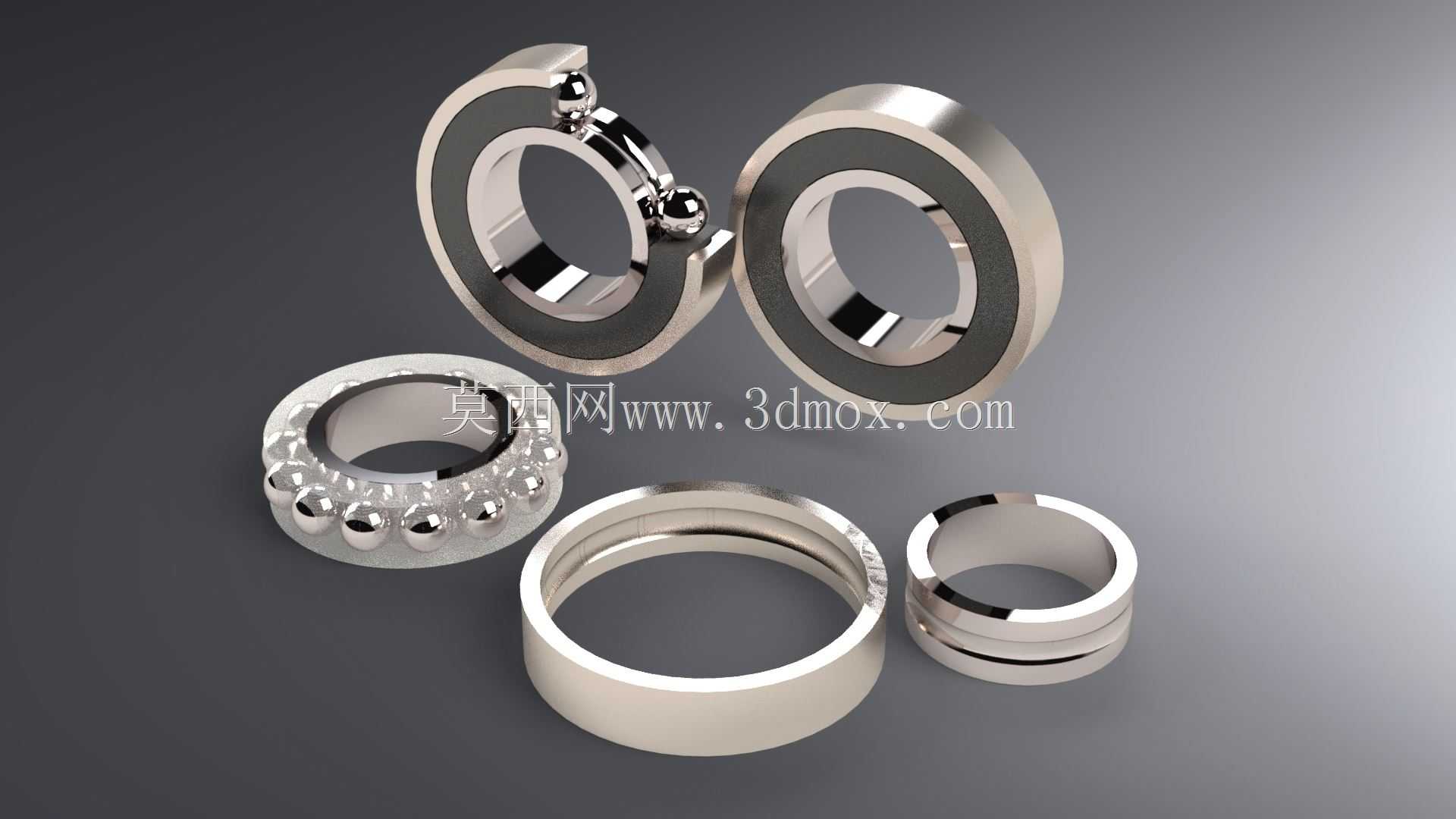

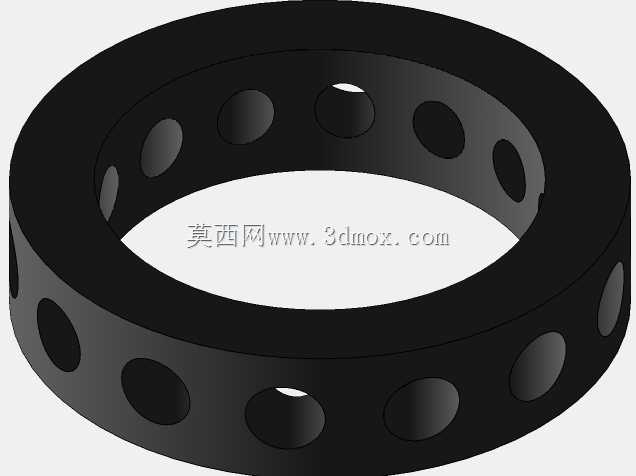

本次呈现的是可拆分结构的滚动轴承三维模型，这类轴承在工业场景中多用于不便采用整体式轴承安装的轴系部位，比如长轴的中间支撑段、已完成装配的传动轴后期加装支撑的工况，在冶金输送线、矿山设备的长轴传动系统、大型风机的主轴支撑位置都有广泛应用，能够在不拆卸轴端其他传动部件的前提下完成轴承的更换与维护，大幅降低设备检修的拆装工作量，减少停机维护时长。从结构设计来看，模型完整还原了剖分式轴承的各组成部分，包括对半拆分的内圈、外圈，保持架以及滚动体，各部件的配合边界严格按照通用滚动轴承的配合公差逻辑搭建，内圈与轴颈的配合面、外圈与轴承座孔的配合面都预留了符合工程选型要求的安装余量，拆分面的定位结构也做了还原，能够保证装配后内外圈的同轴度，避免运行过程中出现错位导致的滚动体卡滞、磨损加剧问题。从功能特性上，这类剖分滚动轴承保留了普通深沟球轴承的径向承载能力，同时兼顾了安装维护的便利性，模型中各滚动体与滚道的接触位置、保持架对滚动体的限位结构都做了精细化还原，能够直观展示轴承运转时滚动体沿滚道滚动的运动状态，也可用于装配干涉检查、维护操作流程的演示场景。在安装边界方面，模型的外形尺寸参照同规格通用剖分轴承的参数范围搭建，外圈的安装定位止口、内圈的轴向定位台阶尺寸都符合常规轴承座的安装适配要求，拆分后的半环部件对接面没有多余的突出结构，能够顺利嵌入对开式轴承座的安装槽内，轴向固定所需的挡圈槽位置也做了对应设计，可直接用于轴系布局的方案验证，帮助设计人员快速确认轴承安装位置与周边传动件、密封件的空间间隙，避免实际装配时出现空间干涉问题。不同于整体式轴承的封闭结构，该模型采用爆炸拆分的展示形式，能够让结构设计人员清晰观察到每个部件的形态与配合关系，对于刚接触轴承选型的设计人员来说，也能直观理解滚动轴承的内部组成逻辑，在做轴系设计时可以更合理地规划轴承的安装方式、润滑通道位置以及密封结构的布置，尤其在改造类设备项目中，这类剖分轴承的三维模型能够帮助设计人员快速评估现有轴系加装支撑的可行性，核对安装空间是否满足拆装操作的需求，减少现场测绘的反复工作量。
