带网纹滚花防滑操作手柄结构设计

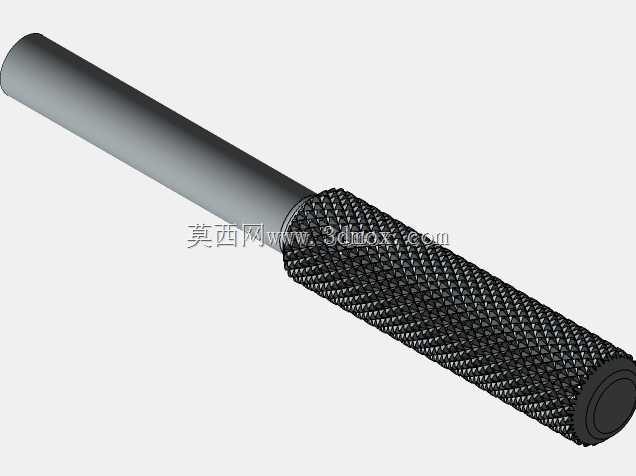

这类滚花手柄常出现在各类手动工装夹具、检测台架调整机构、小型机床进给操作端、实验室设备调节部位，作为人工施力的直接接触部件，核心作用是传递操作人员的扭转力矩与轴向推拉力，完成设备的位置锁定、参数微调、夹具松紧等动作，相比光滑圆柱手柄，滚花结构能在手部有少量油污、佩戴薄劳保手套的工况下仍保持足够摩擦力，避免施力打滑造成操作失误或人员磕碰。从结构设计逻辑来看，整体采用同轴阶梯圆柱构型，一端为光滑圆柱杆段，该段是安装配合段，根据实际装配需求可设计为间隙配合插入对应安装孔，通过径向顶丝、横向销钉或者端部螺纹实现与设备调节机构的刚性连接，光滑段的外径公差需根据配合孔的精度等级匹配，通常取h7级公差即可满足多数手动调节机构的装配需求，杆段长度需根据安装面板的厚度、内部机构的行程预留足够的插入余量，避免调节到极限位置时手柄从安装孔脱出。另一端为滚花握持段，直径比安装杆段大2到5毫米，这个直径差一方面形成安装限位台阶，装配时杆段插入安装孔后台阶面贴靠安装面板，避免手柄过度插入影响内部机构运动，另一方面更大的握持直径能降低操作人员长时间扭转操作时的手部压强，提升操作舒适度。滚花采用网纹滚花工艺加工，滚花纹路的节距根据握持段直径匹配，直径在20毫米以内的握持段通常选用0.8到1.2毫米的节距，纹路深度控制在0.3到0.5毫米，既保证足够的防滑摩擦力，又不会因为纹路过深硌手，也不容易在纹路缝隙积存铁屑、油污，日常维护时用毛刷即可快速清理。设计时需要注意滚花段与光滑杆段的过渡位置需加工R0.5到R1的圆角，避免应力集中导致手柄受大扭矩时在过渡位置断裂，同时滚花段的末端需加工小尺寸倒角，去除加工毛刺，避免操作人员拿取时被锐边划伤。实际选型时，手柄的总长度需要根据所需操作力矩匹配，需要传递较大扭矩的场景比如夹具锁紧手柄，总长度可设计得更长，利用杠杆原理降低操作人员的施力力度，仅需微调的场景比如仪器调节旋钮配套手柄，可适当缩短长度，避免占用过多操作空间。
