六角螺母与圆杆穿插组合创意结构

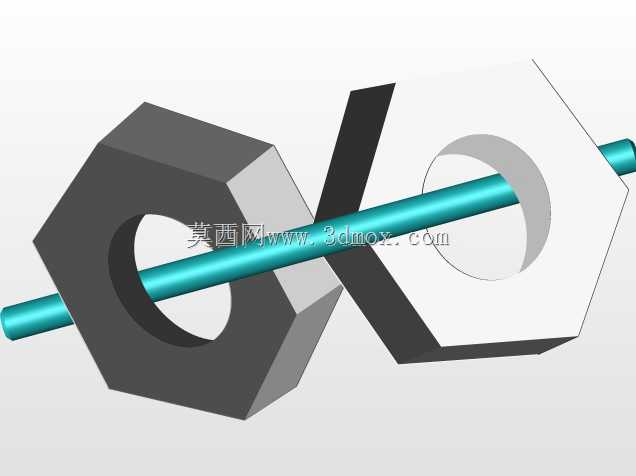

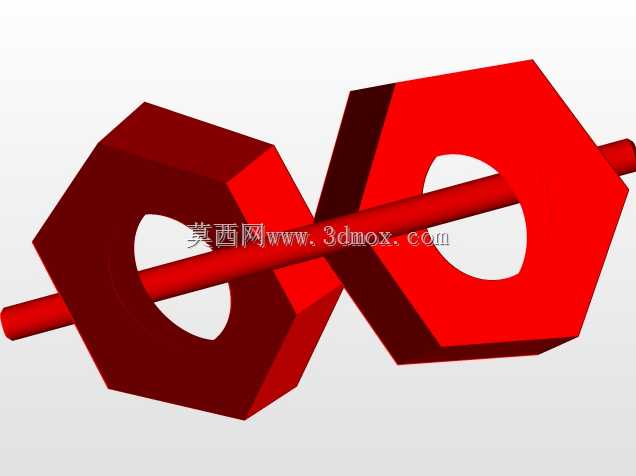

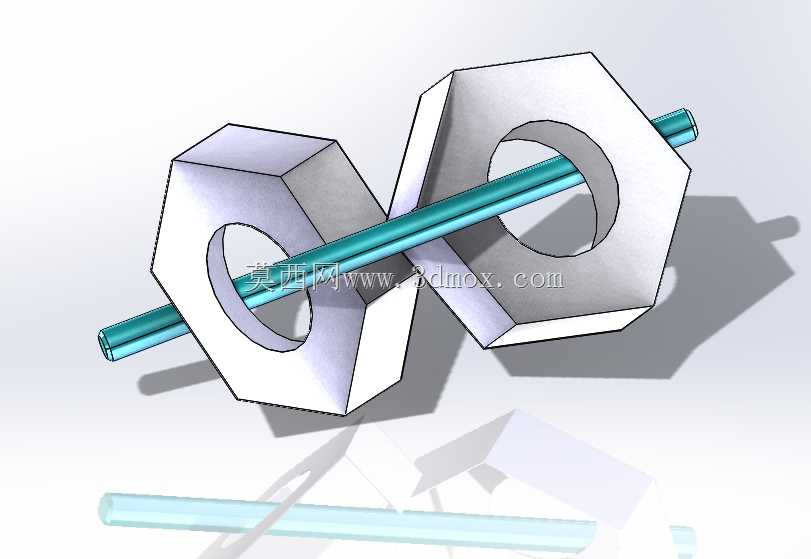

日常做结构设计时，紧固件的组合排布往往是容易被忽略的细节，这套六角螺母与圆杆穿插的结构，跳出了常规螺母拧在螺杆螺纹段的使用逻辑，把两个标准六角螺母以错位角度穿在光滑圆杆上，能给不少工装夹具、创意展示装置的结构设计提供新思路。从实际应用场景来看，这种错位穿插的结构并非用于常规的螺纹紧固场景，更多可用于教具演示，直观展示空间错位配合的机械原理，也可作为非标工装里的定位挡块组件，利用两个螺母的六角端面形成不同方向的抵接面，在狭小安装空间里实现多方向的限位，不需要额外加工异形挡块，直接用标准件组合就能满足限位需求，能大幅降低非标零件的加工成本。从功能特性上看，六角螺母保留了标准件的六方面夹持结构，不管是用开口扳手还是活动扳手都能顺利拧动调整位置，光滑圆杆的表面粗糙度控制在Ra1.6以内，和螺母内孔的间隙配合控制在0.1mm到0.2mm之间，调整位置时滑动顺畅不会出现卡滞，调整到目标位置后可以在螺母端面加装紧定螺钉，就能把螺母牢牢固定在圆杆的指定位置，不需要在圆杆上加工螺纹，适配不同长度的圆杆都能快速组装。设计思路上没有做复杂的异形结构，全部采用现有标准五金件组合，两个螺母的错位角度可以根据实际安装需求在0到90度之间自由调整，不需要额外开模定制零件，采购标准件就能快速组装完成，适配不同的安装边界。安装边界方面，单个六角螺母的对边尺寸符合国标GB/T6170的标准规格，内孔和圆杆采用间隙配合，整套组合的最大外轮廓尺寸由两个螺母的错位角度决定，当两个螺母呈90度错位时，横向最大占用宽度为单个螺母对边尺寸的1.8倍左右，安装时只需要预留对应大小的平面空间，圆杆两端可以根据需求加工安装螺纹或者光轴固定端，不管是固定在型材框架上还是设备基板上都能适配，不需要额外设计复杂的安装座。做三维建模时，这套结构的建模逻辑也很有参考性，先绘制标准六角螺母的实体，再绘制光滑圆杆，通过调整两个螺母的空间角度实现错位穿插效果，不需要做复杂的曲面建模，重点要注意螺母内孔和圆杆的配合间隙，避免建模时出现实体干涉，实际装配时也要注意两个螺母的错位角度不能超过圆杆的直径限制，否则会出现螺母无法穿入的问题。
