PVC管材拼装儿童娱乐弓结构设计

　　这款PVC管材拼装的儿童娱乐弓，主要面向低龄儿童的户外休闲娱乐场景，可作为亲子互动、户外拓展活动中的安全娱乐器材使用，整体结构完全采用常规PVC给排水管材拼接组装，无需复杂的金属切削加工，普通爱好者借助基础的管材切割、粘接工具即可完成实物制作，同时所有零部件均适配3D打印加工条件，可通过桌面级FDM3D打印机快速生产定制化的连接固定部件，降低自制门槛。

　　从功能特性来看，这款弓的设计全程围绕低龄使用的安全性展开，弓身主体采用外径20mm的标准PVC管材，管材本身具备适中的弹性与抗弯折性能，既能够提供足够的弹力发射软质箭矢，又不会因为刚度过高导致蓄力过程中出现管材崩裂、脱手伤人的风险。配套使用的箭矢可采用直径6mm的标准定位销杆制作，销杆端部可加装软质防护头，进一步降低使用过程中的安全隐患，完全适配儿童使用的力度与操作习惯，不会出现拉力过大导致儿童无法正常开弓的问题。

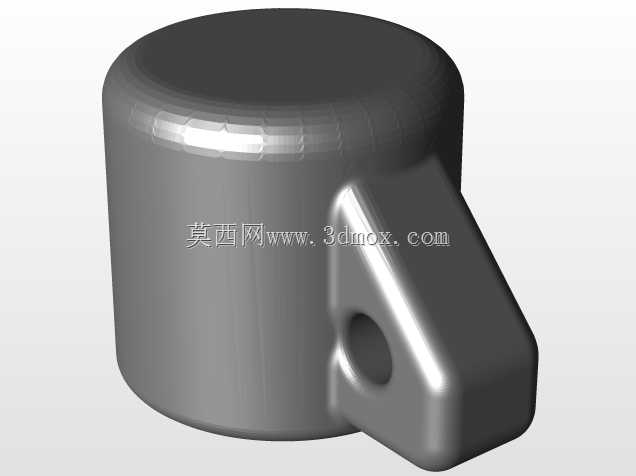

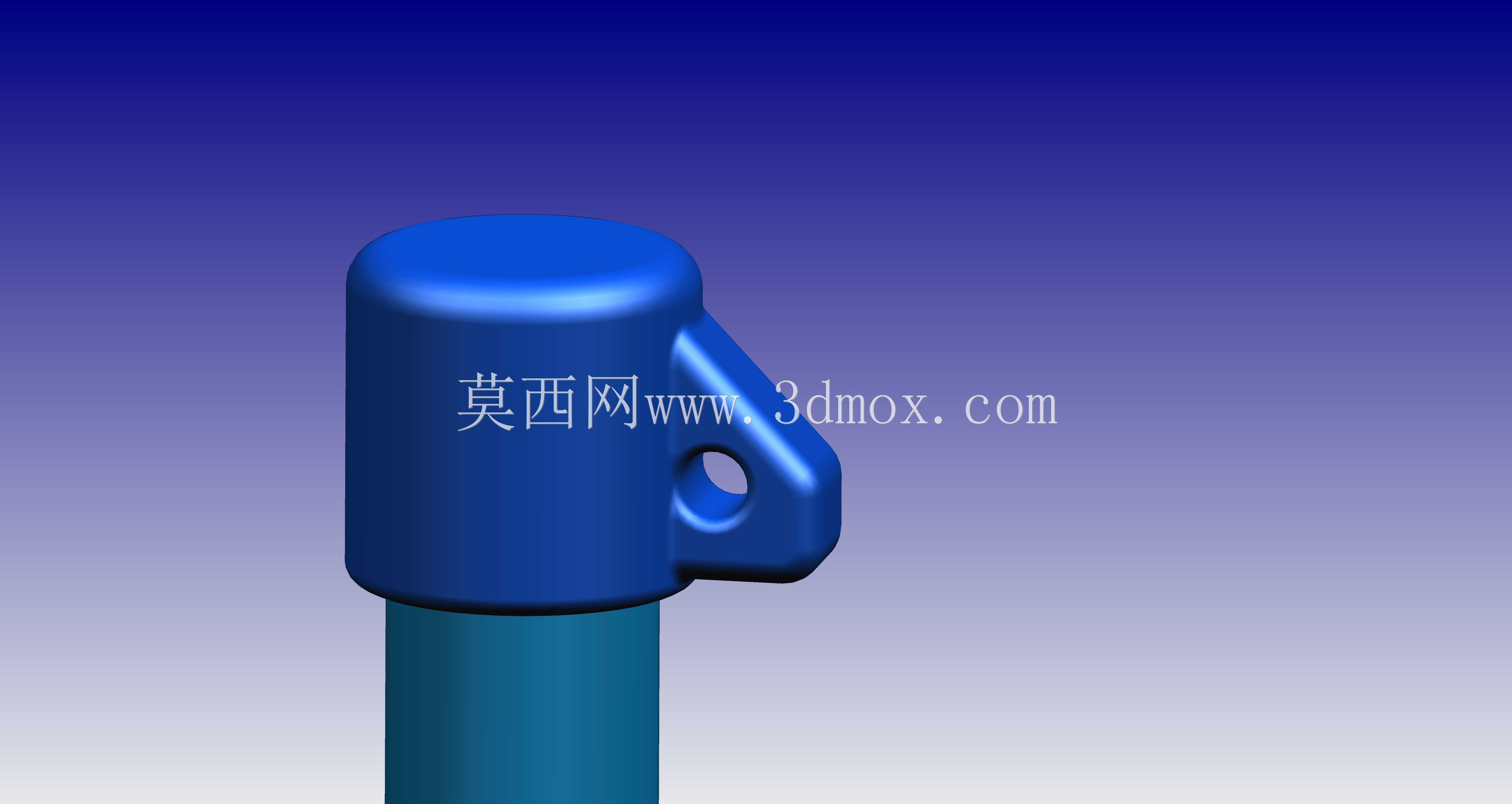

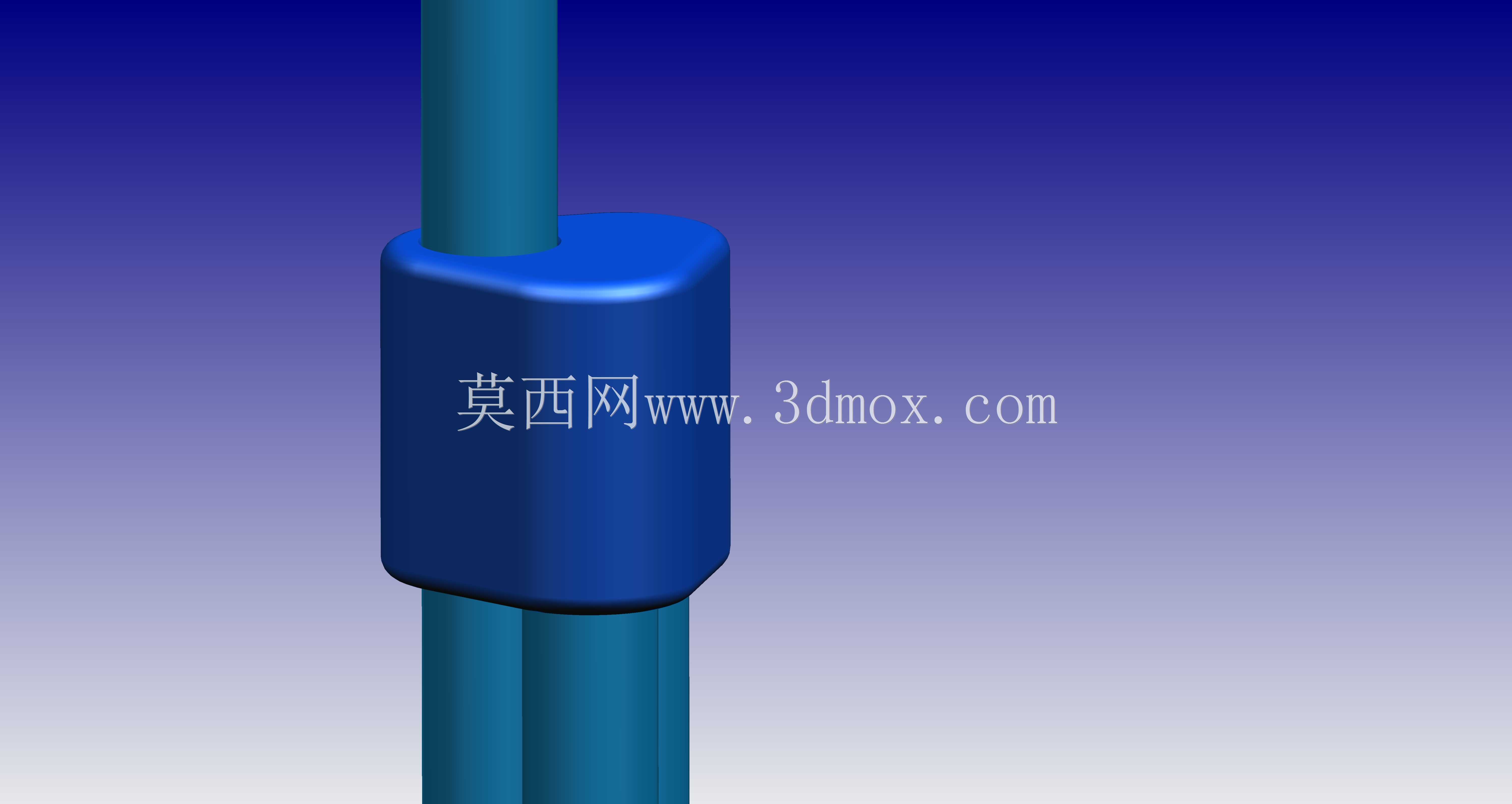

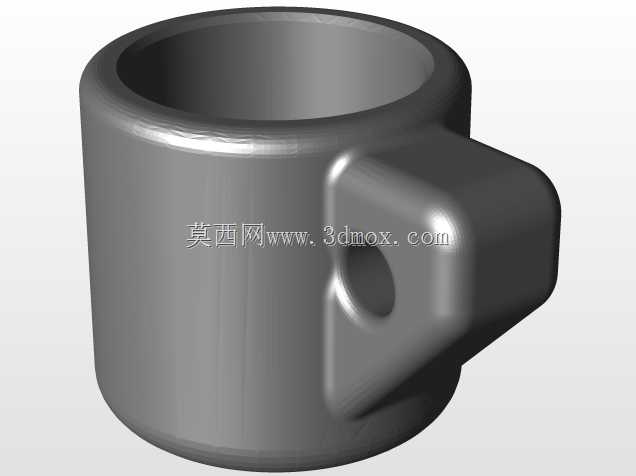

　　设计思路上，这款弓采用分段式模块化拼接结构，整弓分为两段800mm长度的主弓臂段，以及中间的握把连接段，各段之间通过定制的3D打印连接套实现同轴固定，连接套与管材之间采用过渡配合加PVC专用胶粘接的固定方式，既保证连接强度，又能让组装过程足够简单，无需专业的机械装配经验即可完成。弓片的固定点位经过反复调校，两个弓片固定套分别设置在距离握把中心合适的位置，保证开弓时两侧弓臂的形变均匀一致，发射时的受力对称，避免出现箭矢偏航的问题。弓弦采用高弹力尼龙编织线，两端通过管材端部的固定孔位绑扎固定，绑扎位置预留了足够的调节余量，可根据实际使用的管材弹性调整弓弦张紧度，适配不同的发射力度需求。

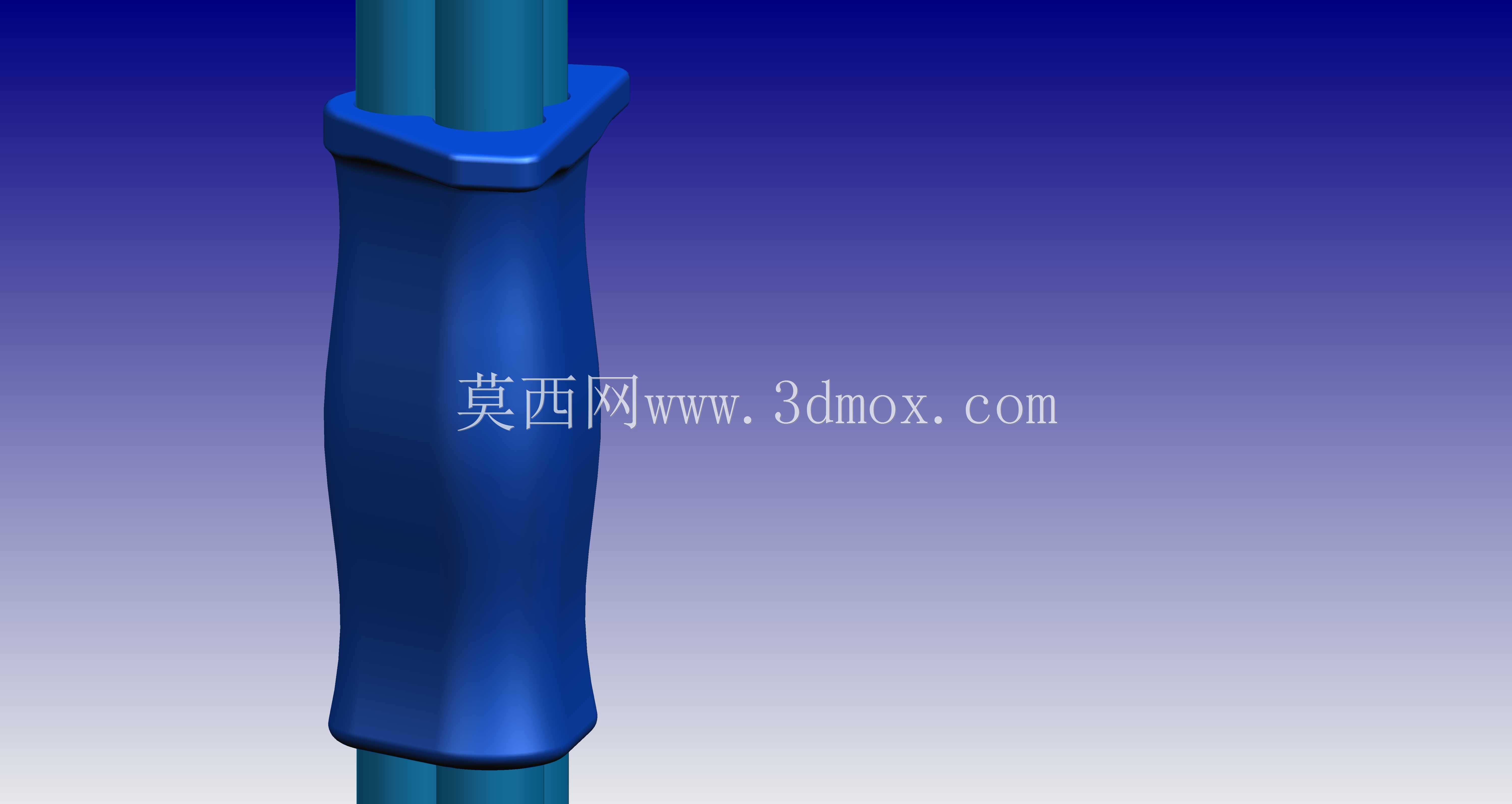

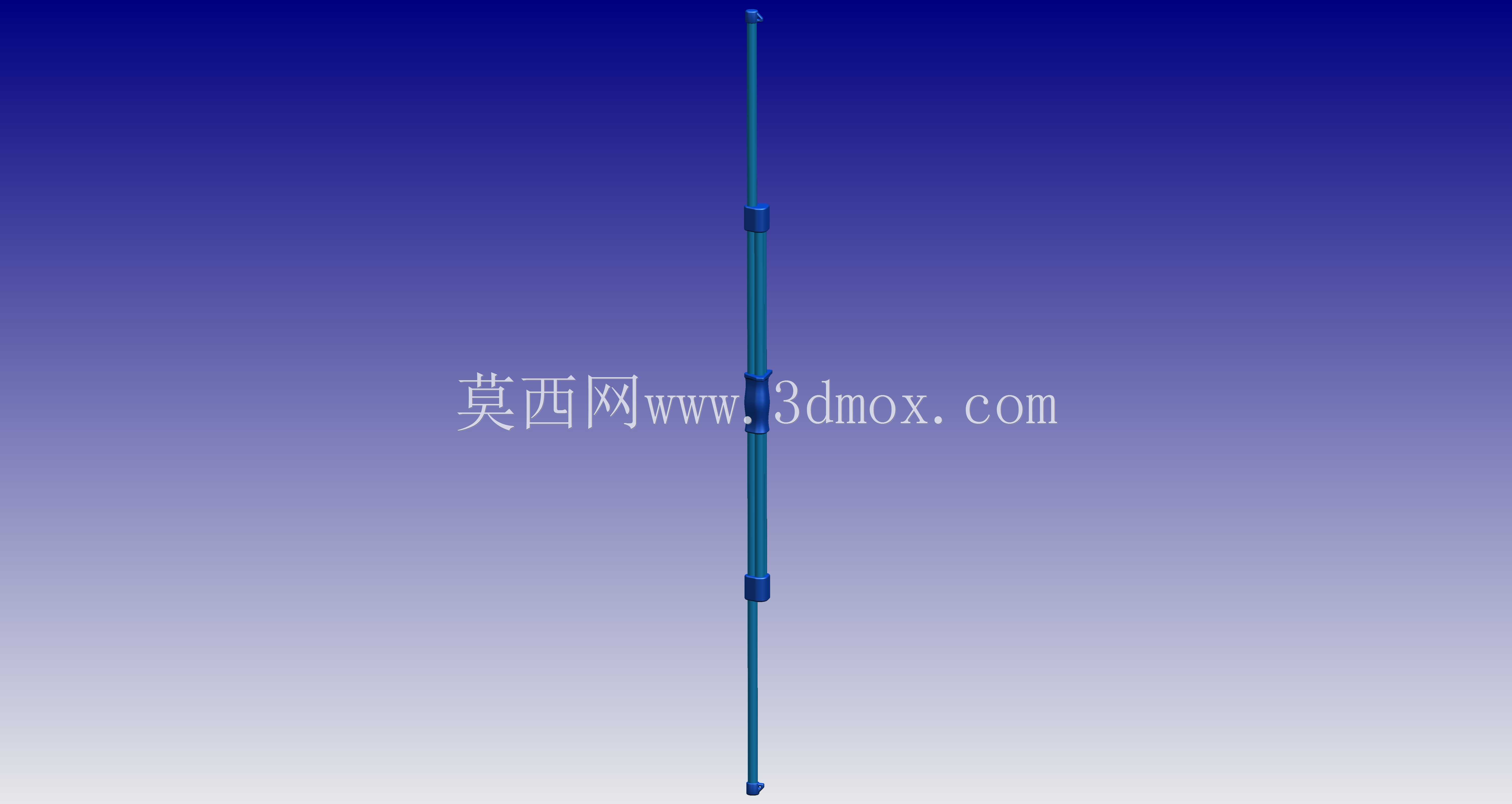

　　从安装边界与尺寸参数来看，整弓组装完成后的总长度为1600mm，握把段的直径与主弓臂管材一致，握持时的贴合度较好，适合儿童手掌尺寸抓握。所有连接部件的外径均不超过30mm，不会出现突出的棱角结构，所有边缘均做了R2以上的圆角处理，避免使用过程中划伤手部。弓身整体重量控制在300g以内，长时间持握也不会出现手臂酸胀的问题，适合儿童长时间户外玩耍使用。各拼接段的管材切割端面均要求做打磨倒角处理，去除切割产生的毛刺飞边，进一步提升使用安全性。

　　在实际应用场景中，这款弓除了作为儿童娱乐器材之外，也可作为中小学手工实践课程的教学案例，帮助学生理解基础的力学结构、管材拼接工艺以及3D打印零部件的装配逻辑，整个制作过程涵盖了尺寸测量、管材切割、粘接装配、调试校准多个环节，具备较强的实践教学价值。同时由于所有零部件均采用标准化的通用管材与易加工的3D打印件，后期维护更换成本极低，若出现弓臂管材弯折损坏的情况，只需切割对应长度的PVC管材替换即可，无需整体报废，具备较好的经济性与可维护性。
