面板安装型保险丝座三维结构设计

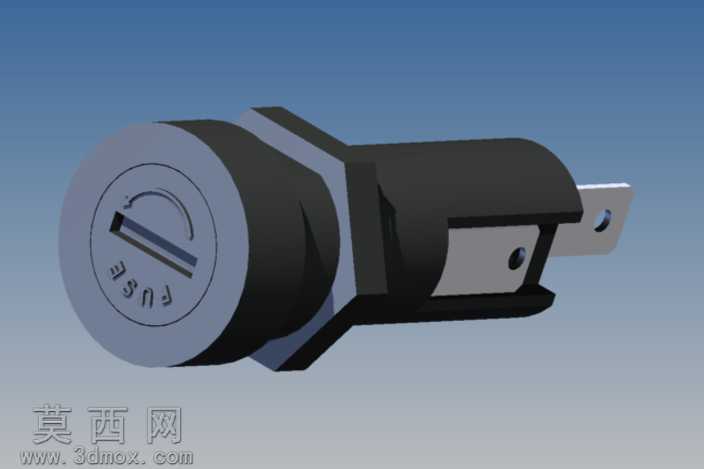

本作品为面板安装式保险丝座的三维参数化建模成果，建模过程依托Autodesk Inventor平台完成，整体建模逻辑遵循自上而下的装配设计思路，先完成整体安装尺寸、适配面板开孔规格、插片接线端间距等核心参数的定义，再拆分各个独立零件进行细节建模，最终完成整体装配与干涉检查，确保各部件配合公差符合电气配件的通用设计规范。模型外观渲染采用写实工业质感表现，主体绝缘基座部分使用哑光黑色工程塑料材质，还原酚醛树脂或阻燃尼龙材质的磨砂颗粒质感，表面做细微的粗糙度处理避免塑料反光失真；前端操作面的金属标识环采用镀镍金属材质，表面蚀刻的FUSE字样与一字型熔丝更换槽做凹陷细节处理，还原金属冲压蚀刻的真实触感；后端两个插片式接线端子采用亮面镀锌铜材质，端子上的固定开孔做倒角处理，还原五金冲压件的边缘工艺特征。结构设计上，该保险丝座采用卡扣式面板安装结构，中部的限位法兰与弹性卡扣配合，可快速卡入对应厚度的设备面板完成固定，无需额外螺丝锁紧，适配常规电控设备面板的快速装配需求；前端的旋钮式端盖与基座采用螺纹旋合结构，端盖表面的一字槽适配普通一字螺丝刀操作，方便用户在不拆卸整体座体的情况下快速更换内置熔丝；后端的两个平行插片接线端采用标准快接插片尺寸，可适配常规6.3mm规格的冷压接线端子，满足电气布线的快速接线需求。建模过程中对所有配合面做了公差预留，端盖与基座的螺纹配合间隙、卡扣与面板的夹紧余量、插片端子的插拔导向斜角都做了细节优化，避免实际生产中出现装配卡滞、接触不良的问题；渲染阶段采用三点布光方案，主光源从侧上方打亮主体轮廓，辅光源补全暗部细节，环境光添加微弱的工业环境反射，让整体模型的材质表现更贴近真实工业产品的视觉效果，可直接用于电控设备的装配演示、产品选型展示以及生产开模前的结构验证参考。
