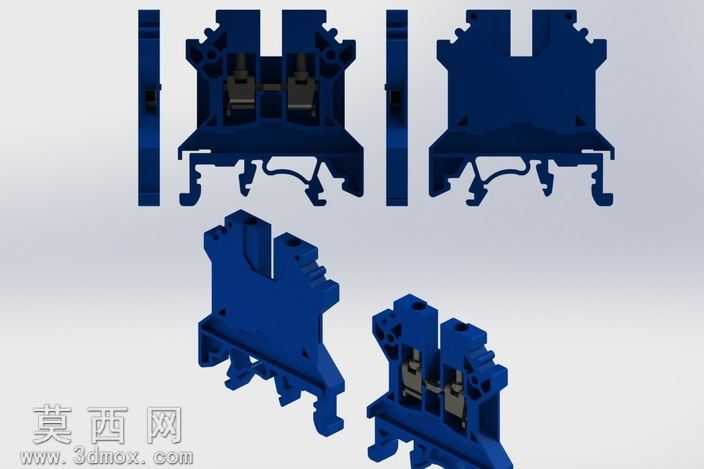

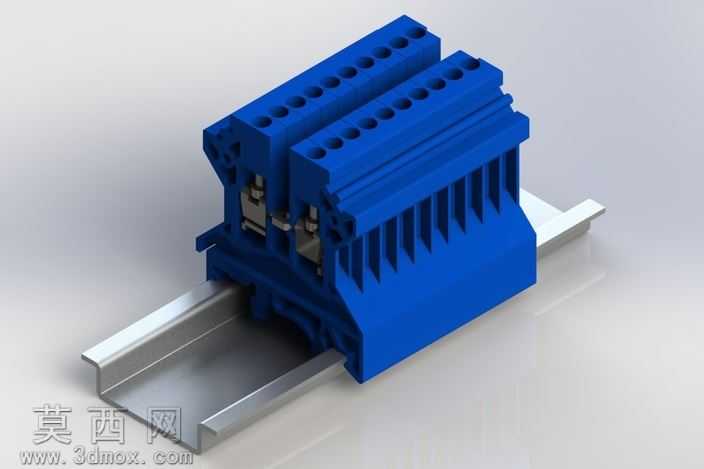

本作品为导轨安装式双层接线端子连接器的三维建模设计,建模过程依托三维参数化设计软件完成,整体采用1:1等比例还原实物尺寸,严格遵循工业接线端子的通用安装规范与尺寸公差要求。建模阶段首先完成导轨基座的结构绘制,采用标准DIN导轨适配结构,底部卡扣设计为弹性卡接结构,可实现快速卡装与拆卸,无需额外固定件即可稳固安装在标准电气安装导轨上。主体绝缘基座部分采用双层并排接线位布局,上下两层各设置10个独立接线孔位,单排孔位等距排布,孔位内部预留压线螺钉的安装空间,侧壁设计有均匀分布的散热格栅,既可以降低端子整体重量,也能在大电流通电场景下提升散热效率,避免局部积热影响绝缘性能。材质渲染阶段,主体绝缘外壳采用哑光蓝色工程塑料材质,还原PA66阻燃工程塑料的细腻磨砂质感,表面设置细微的颗粒纹理避免强光反射,金属导电部分采用镀镍铜材材质,呈现哑光银灰色金属质感,安装导轨采用镀锌钢板材质,还原冷轧镀锌板材的轻微金属反光与表面细微纹理,压线螺钉部分采用不锈钢材质,还原金属切削加工的表面质感。结构设计上,每层接线位独立设置压线夹结构,夹线部位设计有防滑齿纹,可提升导线压接后的拉扯力,避免导线松脱,相邻接线位之间设置绝缘隔断筋,防止不同回路之间出现爬电、短路问题,端子两侧设计有拼接定位结构,可实现多组端子的无缝并排拼接,适配不同回路数量的接线需求。整体建模过程对所有装配间隙进行了合理预留,卡扣的弹性变形量、接线孔的导线适配范围、螺钉的拧动行程都经过参数化校验,确保模型可直接用于生产开模参考,渲染阶段采用工作室柔光环境,多角度展示端子的安装形态、结构细节与材质特征,清晰呈现双层布局的空间利用率与导轨安装的便捷性。
