透明防护壳内置正交锥齿轮传动结构

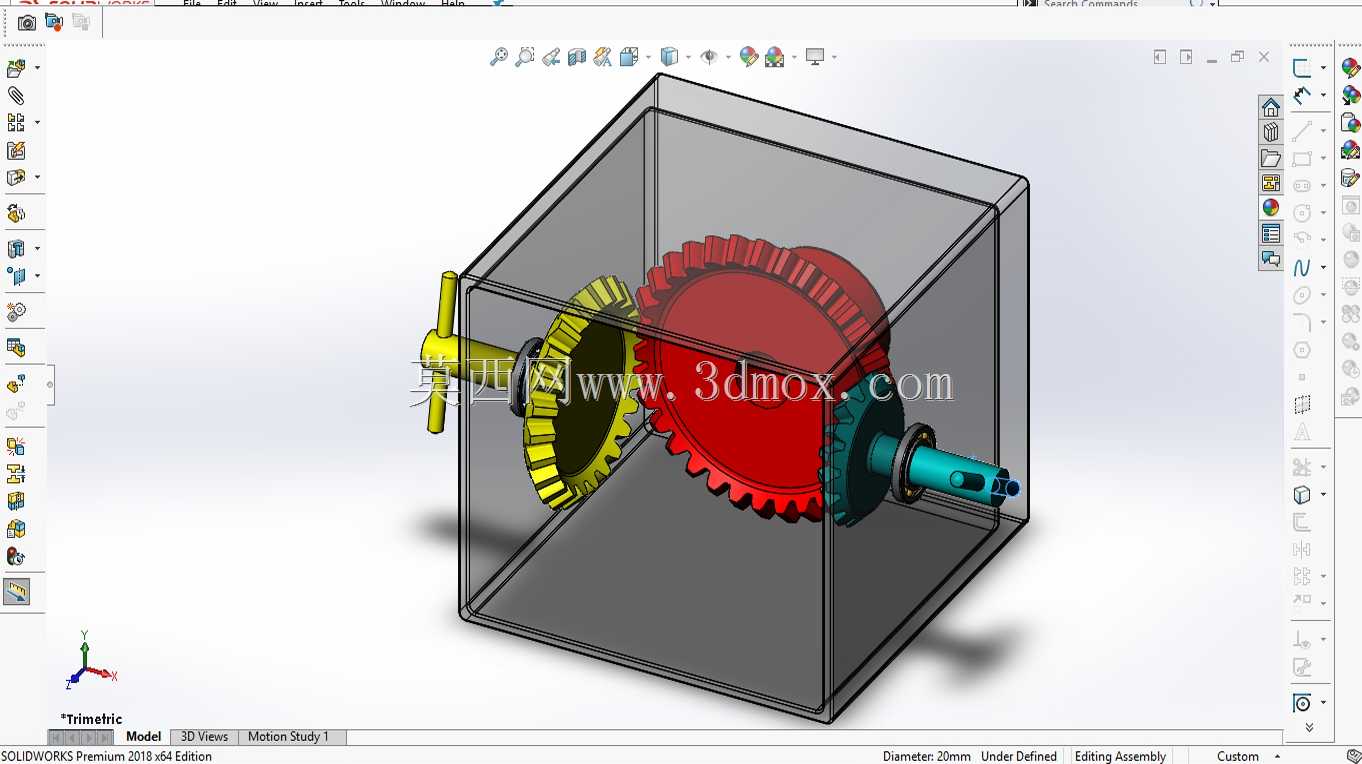

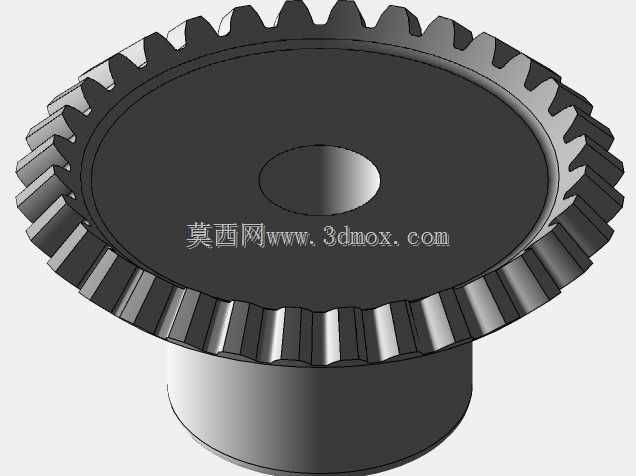

这套正交锥齿轮传动结构，常被集成在需要交错轴动力传递的小型设备内部，比如桌面级手动进给机构、小型物料分拨装置的转角动力输出端，也可作为教学演示用具直观展示锥齿轮啮合的运动逻辑。整套结构被封闭在透明方形壳体内，壳体既作为传动部件的安装基座，也能隔绝外部粉尘碎屑进入啮合区域，同时避免外露转动部件剐蹭操作人员，透明材质也方便日常巡检时直接观察齿轮啮合状态、润滑脂留存情况，不用频繁拆解外壳。设计时优先考虑了安装边界的规整性，方形外壳的六个面均为平面，可直接通过侧面的安装孔固定在设备机架的平面上，不需要额外设计适配的安装支座，输入轴从壳体左侧伸出，输出轴从壳体前侧伸出，两轴轴线呈90度正交，轴伸端均预留了标准轴径与键槽结构，可直接连接手轮、同步带轮或者联轴器，适配不同的动力输入与负载输出需求。齿轮参数匹配上，两个锥齿轮的节锥角互为余角，啮合时齿面接触区域沿齿长方向均匀分布，避免局部应力集中导致齿面过早磨损，大齿轮采用醒目的红色标识、小齿轮采用黄色标识，方便调试时快速分辨两个齿轮的转动方向与转速比，轴端配套的轴承与轴套直接嵌装在壳体的预制孔位内，装配时不需要额外调整轴承间隙，壳体的合模面设置在垂直于输出轴的中部分型位置，拆解时只需拆开分型面的紧固件，就能直接接触到内部齿轮副，方便更换磨损零件或者补充润滑脂。实际使用中，这套结构可传递恒定转速比的回转动力，输入轴转动时，小锥齿轮带动大锥齿轮完成90度方向的动力转向，传动过程中无滑动摩擦，传动效率稳定，适合低转速、中等扭矩的手动或者小功率电机驱动场景，壳体的壁厚经过核算，既能承受齿轮啮合时产生的径向支撑力，也不会因为壁厚过大增加不必要的整体重量，轴伸处预留了密封件安装槽，可根据使用场景加装密封圈，防止内部润滑脂泄漏或者外部水汽进入壳体内部。
