精密VC型直角传动齿轮箱结构设计

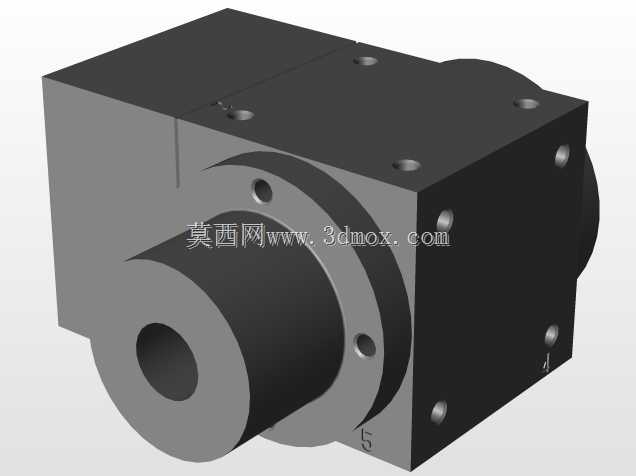

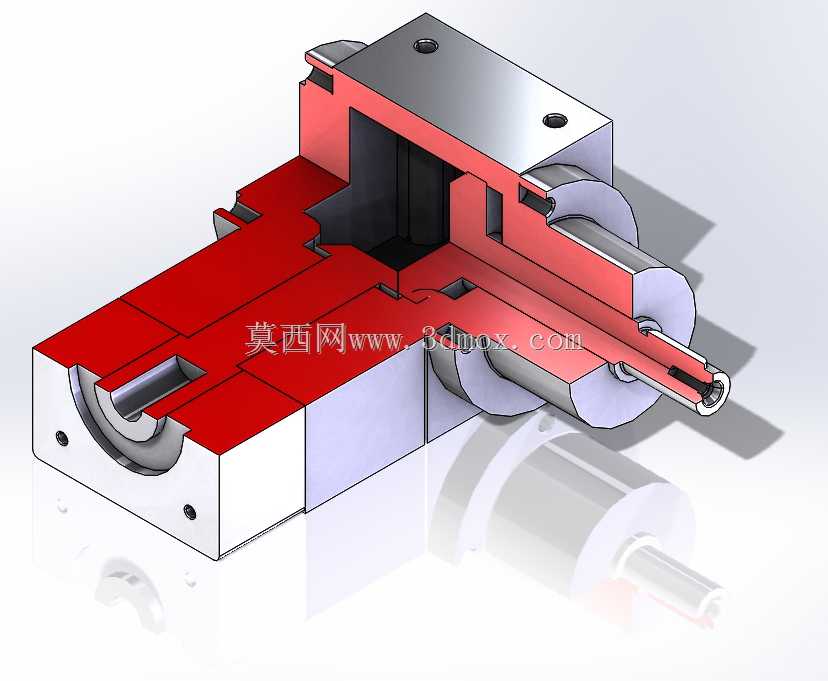

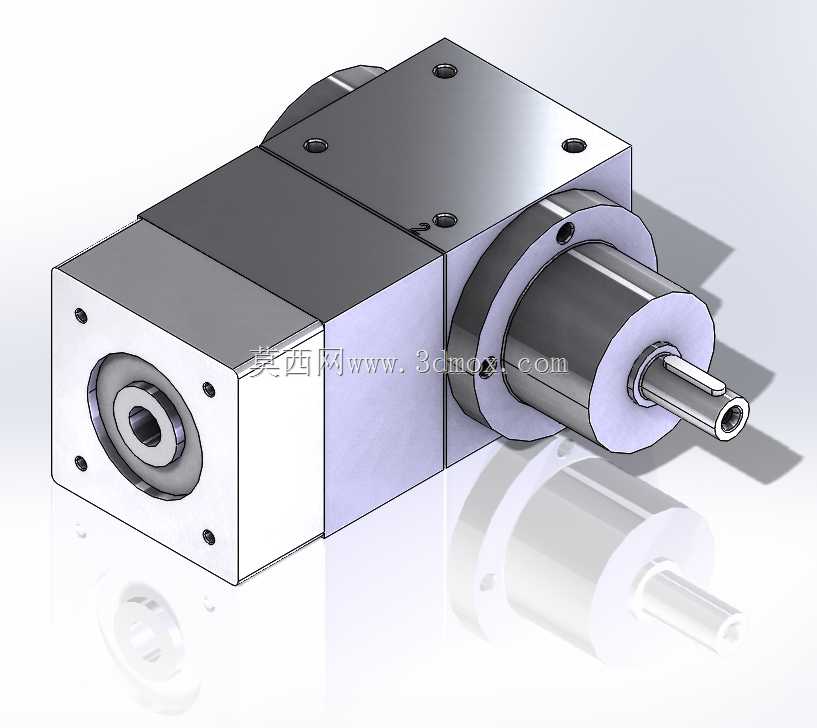

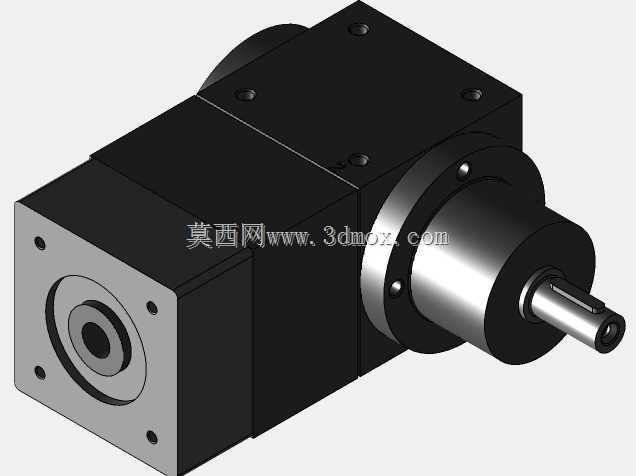

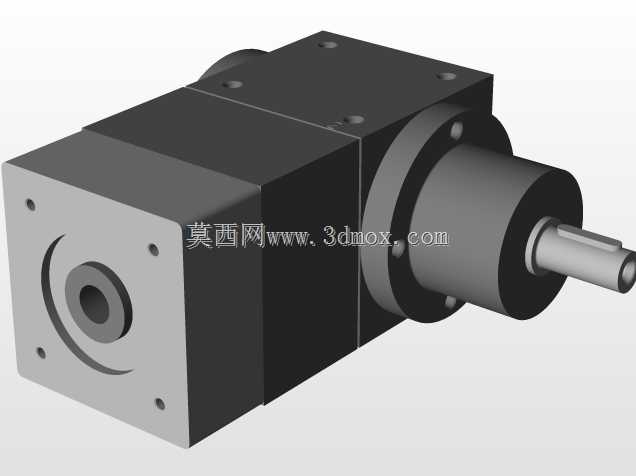

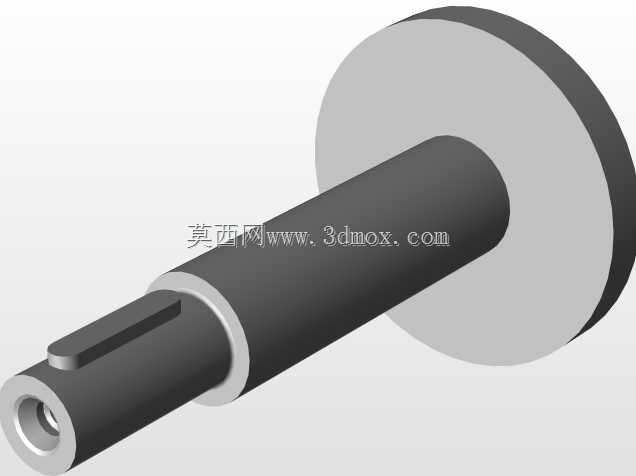

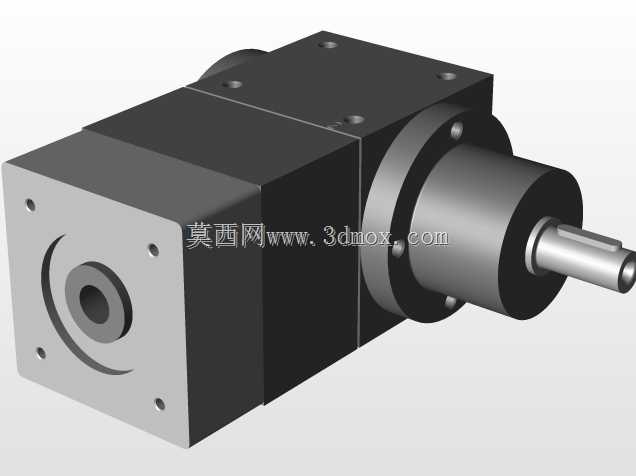

这款VC型齿轮箱采用直角轴传动布局，在自动化生产线、精密检测设备、包装机械、半导体输送工位等对安装空间有严格限制的场景中应用广泛，能够在不改变动力源安装方向的前提下完成90度转向的动力传递，适配伺服电机、步进电机等常见动力输出单元，解决狭小安装空间内的动力换向传输需求。从结构设计来看，箱体采用分体式拼接结构，输入端为方形法兰安装面，四个角点预留标准安装螺孔，可直接与市面主流规格的伺服电机安装法兰贴合对接，无需额外制作转接板，降低现场安装的适配成本；输出端采用带定位轴肩的圆柱输出轴，轴端预留键槽与中心螺纹孔，既可以通过键连接传递额定扭矩，也能通过中心螺纹孔锁紧外接负载连接件，避免高速运转时负载出现轴向窜动。设计阶段优先考虑了安装边界的适配性，箱体整体外形为方正的阶梯式结构，输入端方形截面的边长与输出端轴系的外圆直径形成合理的尺寸梯度，在保证内部齿轮啮合空间足够的前提下，尽可能压缩箱体的整体体积，相邻安装面的垂直度公差控制在0.02mm以内，确保动力传递过程中不会因为安装偏差产生额外的径向载荷，延长内部轴承与齿轮的使用寿命。内部传动采用斜齿啮合结构，相比直齿传动具备更高的重合度，运转过程中传动更平稳，噪音更低，能够适配中高速的动力传输场景，齿轮与轴的连接采用过盈配合加平键的双重固定方式，可承受频繁正反转带来的冲击载荷，不会出现齿轮与轴相对打滑的问题。箱体的拼接面采用精密磨削加工，装配时涂覆密封胶即可满足常规工业场景的防尘防漏油需求，无需额外加装密封垫片，减少装配工序的同时也避免了垫片长期使用老化渗漏的问题。输入端的轴承采用背对背安装方式，能够同时承受径向载荷与一定的轴向载荷，适配带轴向力的负载工况，输出端轴承采用加强型深沟球轴承搭配推力轴承的组合结构，可承受外接皮带轮、同步轮带来的径向拉力，以及直连负载产生的轴向推力。在实际设备选型过程中，这类直角齿轮箱常被用于多轴机械手的关节动力传输、输送线的转角动力换向、检测设备的精密分度工位驱动，相比同轴式减速结构，它能够将动力源的安装方向与输出轴方向垂直布置，大幅减少设备沿动力源轴向的安装长度，让整体设备结构更紧凑。设计过程中对箱体的安装孔位做了通用化处理，输入端法兰的安装孔距、止口尺寸都遵循通用伺服电机的安装标准，输出轴的轴径、键槽尺寸也匹配常规的传动连接件规格，用户在做设备改造或者新建设计时，无需重新设计连接结构，可直接完成装配对接。箱体外部的固定螺孔均设置在箱体的加强筋位置，避免螺孔加工穿透箱体导致漏油问题，同时加强筋的布置也提升了箱体的整体刚性，在满负载运转时箱体不会产生明显的形变，保证内部齿轮的啮合间隙始终处于合理范围，减少传动误差。
