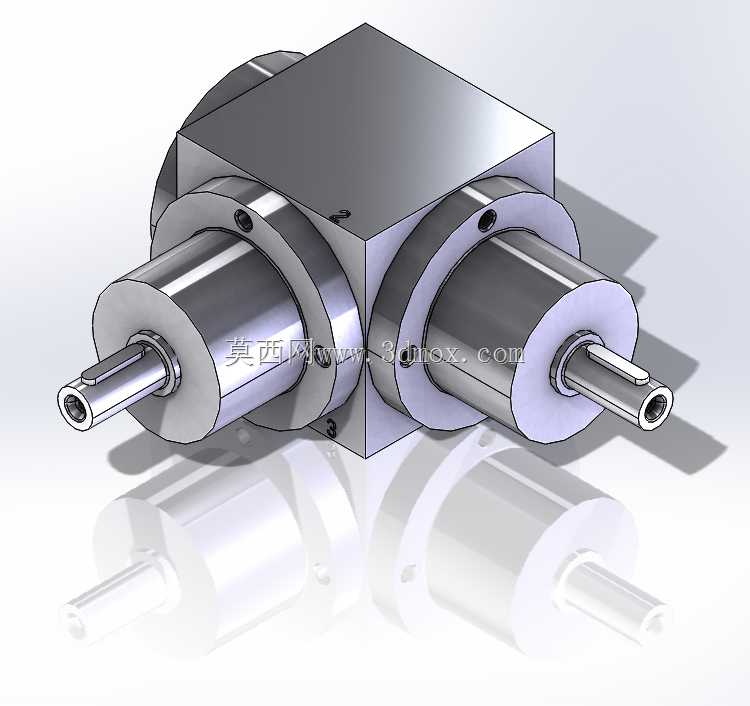

V型双输出轴齿轮传动箱体结构设计

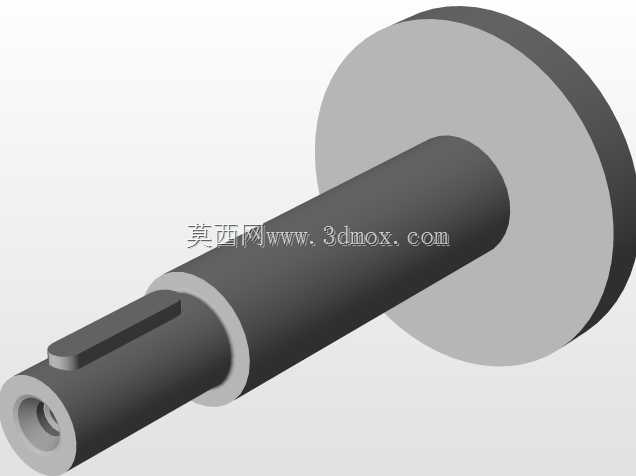

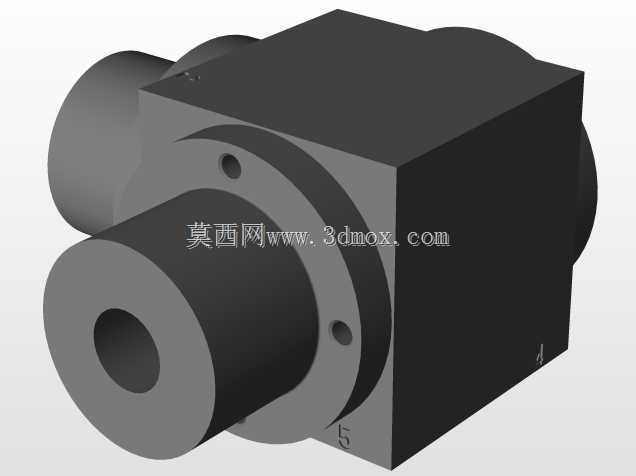

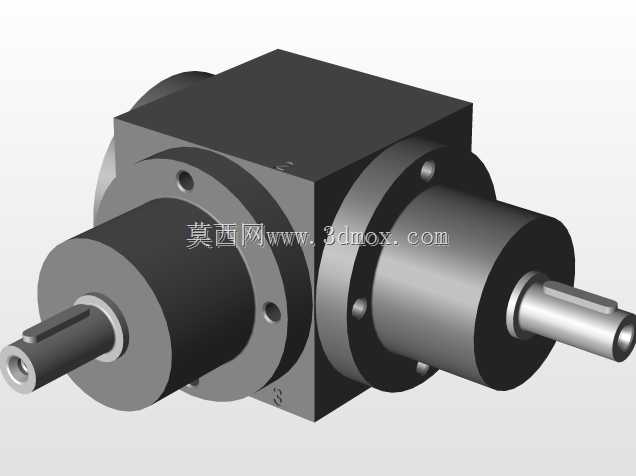

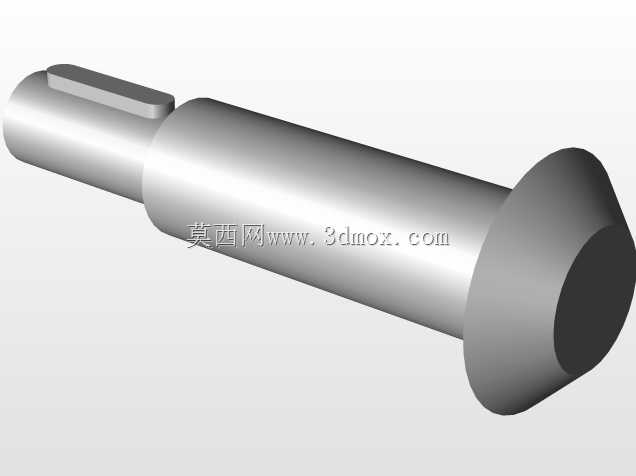

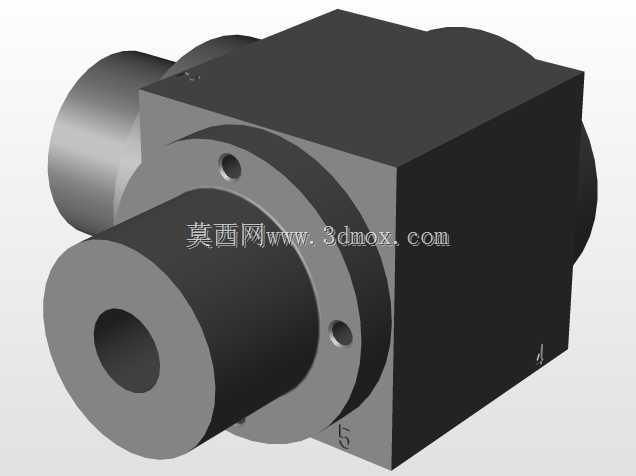

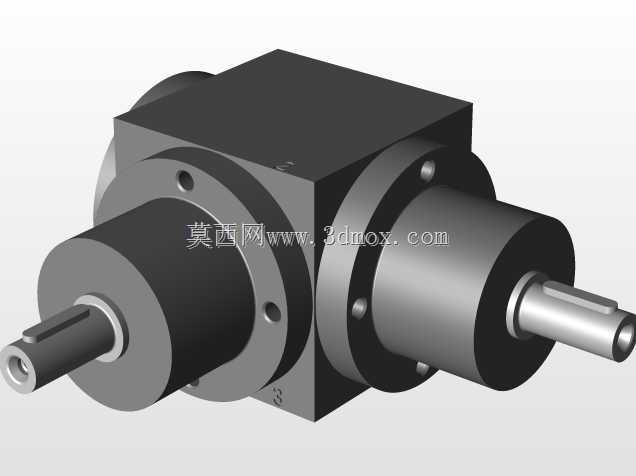

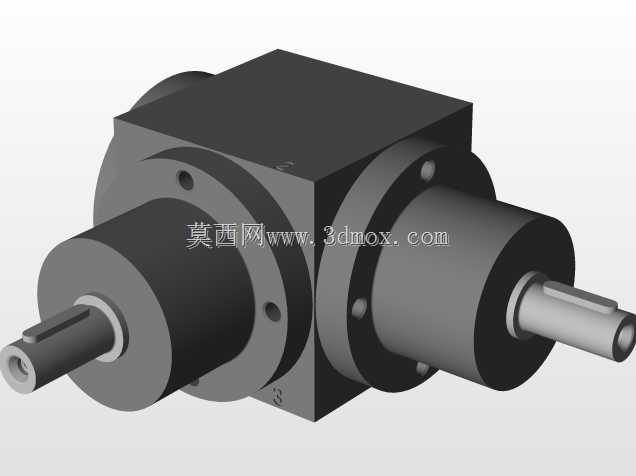

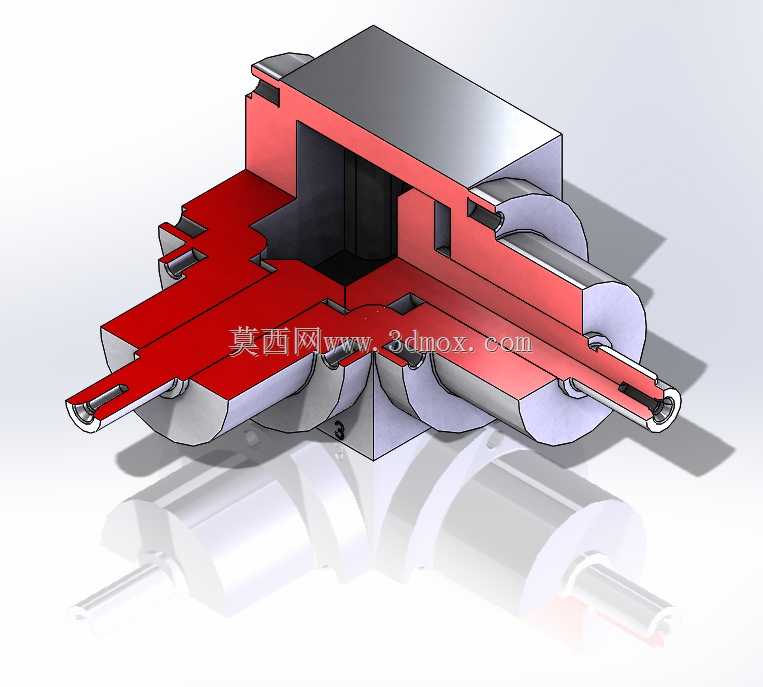

这款V型齿轮箱主要应用于需要将单路输入动力分流为两路呈V形夹角输出的传动场景，常见于小型农业机具、轻工输送设备、专用作业装置的动力传输环节，能够在紧凑的安装空间内完成动力转向与分路传递，替代传统多组链轮、皮带轮的复杂传动布局，减少传动环节的功率损耗与故障点。从结构设计来看，箱体采用剖分式结合面设计，既方便内部齿轮副、轴承组件的装配与后期维护，也能保证箱体结合面的密封性能，避免润滑油渗漏；内部齿轮副采用锥齿轮与圆柱齿轮组合的传动形式，输入轴与两路输出轴呈固定V形夹角布置，可根据实际传动比需求匹配不同齿数的齿轮组合，满足不同输出转速与扭矩的传递要求。箱体外部的安装法兰与轴伸端的密封结构经过适配设计，安装法兰上的定位止口与螺栓孔位置可直接对接配套设备的安装基面，无需额外制作转接板，轴伸端预留的密封槽可适配骨架油封或机械密封结构，适配不同转速、不同工况下的密封需求，防止外界粉尘、水汽进入箱体内部，同时避免箱体内润滑油外泄。在设计过程中，优先考虑了箱体的刚性与轻量化平衡，箱体壁厚根据内部受力分布做了差异化设计，轴承安装位的壁厚做了局部加强，避免传动过程中轴承座变形导致齿轮啮合偏差，非受力区域的壁厚做了适度减薄，在保证整体结构强度的前提下降低整体重量，减少设备安装后的负载。两路输出轴的轴伸尺寸、键槽规格按照通用传动接口标准设计，可直接对接联轴器、带轮、链轮等常规传动连接件，无需额外加工适配；箱体上预留的油位观察孔、注油孔与放油孔位置符合日常维护的操作习惯，注油孔位于箱体上部便于加注润滑油，放油孔位于箱体底部最低位置可彻底排空废油，油位观察孔设置在箱体侧面适中位置，可直观观察箱体内润滑油液位，避免缺油导致的齿轮、轴承异常磨损。实际选型应用时，需要注意输入轴的额定转速与扭矩上限不能超出齿轮箱的设计承载范围，安装时要保证输入轴与动力源输出轴的同轴度误差在允许范围内，两路输出轴连接负载时要尽量保证负载均匀分配，避免单侧负载过大导致齿轮偏载、轴承早期损坏；箱体安装基面的平面度需要满足安装要求，固定螺栓要按照对角顺序分次拧紧，避免箱体安装后产生变形影响内部传动件的啮合精度。
