Fatshark倾斜摄影云台凸轮传动系统

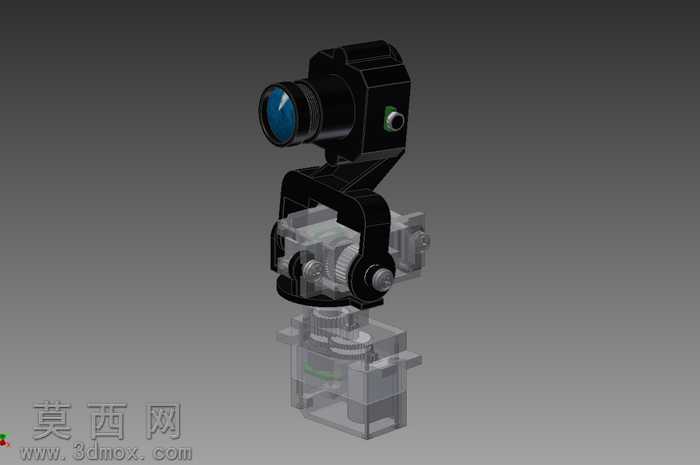

本作品为适配Fatshark设备的倾斜摄像云台系统三维建模成果，建模过程中优先采用自顶向下的装配设计思路，先完成整体运动链路的骨架搭建，再逐一拆分各功能零件的独立结构，确保各部件装配后无干涉、运动行程符合设计预期。模型完整还原了云台的多轴转动结构，上部为摄像设备安装位，预留了镜头安装的定位卡口与侧方调节旋钮的装配空间，中部铰接支架采用轻量化镂空设计，在保证结构强度的前提下降低整体自重，适配航拍场景的载荷需求。传动部分采用凸轮联动结构，建模时精准绘制了凸轮的轮廓曲线，确保云台俯仰、倾斜角度调节时的传动平顺性，齿轮啮合部位严格按照标准模数绘制齿形，还原真实传动的咬合间隙与运动逻辑，下部的基座部分设计了标准安装接口，可适配多类飞行载具的固定需求。材质渲染阶段，对镜头部件采用高透光玻璃材质搭配哑光黑金属镜身，还原光学镜头的质感；支架与传动结构件区分了工程塑料与金属材质的表现，塑料部件呈现细腻的磨砂哑光质感，金属齿轮、转轴部分添加轻微的金属反光与使用磨损细节，基座的透明结构件采用半透明亚克力材质，适当调整折射参数呈现内部结构的可视效果。整体建模过程中对所有活动部件添加了运动约束，可在三维软件中直接模拟云台的角度调节动作，验证凸轮传动的行程范围是否满足倾斜摄影的角度需求，各零件的壁厚、连接柱、卡扣细节均按照实际加工工艺设计，可直接用于后续的3D打印验证或开模生产参考，结构上充分考虑了航拍场景下的减震需求，在传动衔接处预留了减震件的安装空间，避免运行过程中画面出现抖动问题。
