旋转式线圈绕制加工设备结构设计

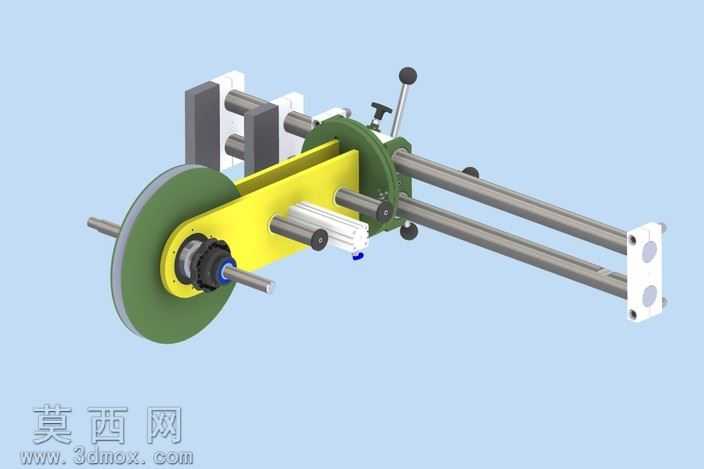

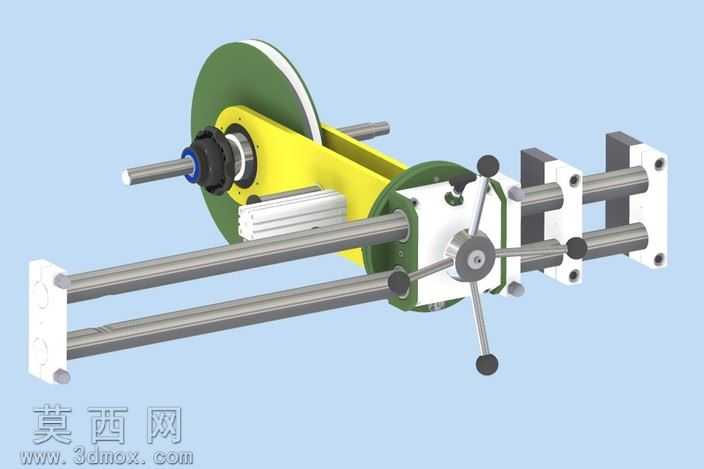

本模型为旋转式线圈绕制加工设备的三维结构设计，整体采用三维建模软件完成全参数化零件建模与整机装配，建模过程中严格遵循机械设计的公差配合规范，对每一个零件的尺寸、装配约束关系都进行了精准定义，确保整机结构无干涉、装配逻辑符合实际生产设备的组装流程。模型的渲染阶段采用了工业产品常用的材质表现方案，机身支撑结构件采用哑光金属材质模拟铸铁机架的厚重质感，导向光轴采用抛光镀铬金属材质还原直线导轨的光滑表面特性，旋转轮盘部分分别采用绿色工程塑料与白色硬质合金材质区分不同功能的轮组部件，操作手轮、锁紧旋钮等操作件采用黑色哑光橡塑材质模拟防滑握柄的真实触感，不同材质的粗糙度、反光度参数都经过反复调试，渲染效果能够清晰区分各个功能部件，直观展现设备的结构层次。从结构设计来看，该设备采用双平行光轴作为直线导向基准，为线圈绕制过程中的排线动作提供稳定的直线运动支撑，导向轴两端采用立式支撑座固定，保证轴系的平行度与结构刚性；设备中部的旋转主轴组件集成了带轮传动结构，可通过外接动力源驱动主轴带动线圈骨架旋转，完成线圈的绕制动作；主轴旁侧设置了多手柄操作手轮与锁紧旋钮结构，可手动调节排线机构的位置并实现位置锁定，适配不同宽度规格线圈的绕制需求；设备尾部设置的大直径从动轮可配合传动带实现转速调节，满足不同线径线圈绕制的转速要求。整体设计思路围绕线圈绕制工艺的核心需求展开，兼顾了手动调节的便捷性与机械结构的稳定性，所有运动部件都预留了合理的运动间隙，固定部件的连接结构都做了加强设计，既能够直观展现旋转线圈机的工作原理，也可作为同类绕线设备结构设计的参考方案，模型的装配层级清晰，零件命名规范，可直接用于结构演示、原理教学或后续的工程图转化工作。
