龙门式三轴数控加工机床结构设计

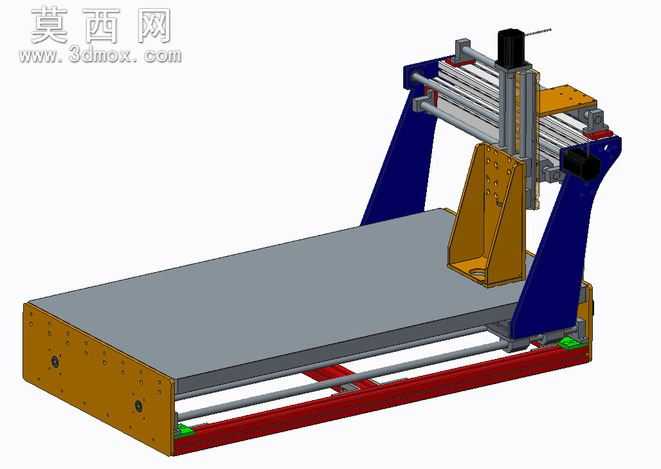

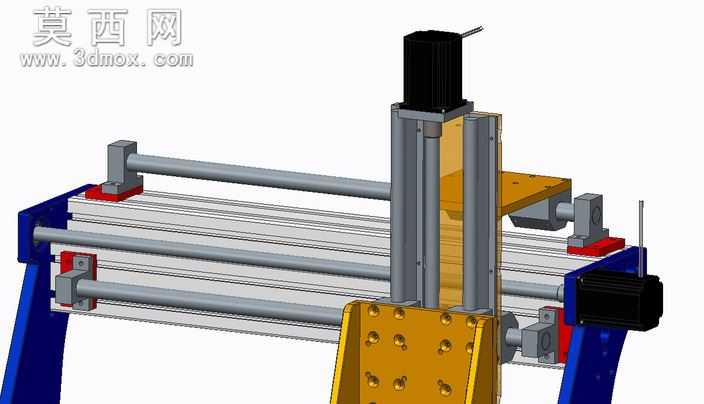

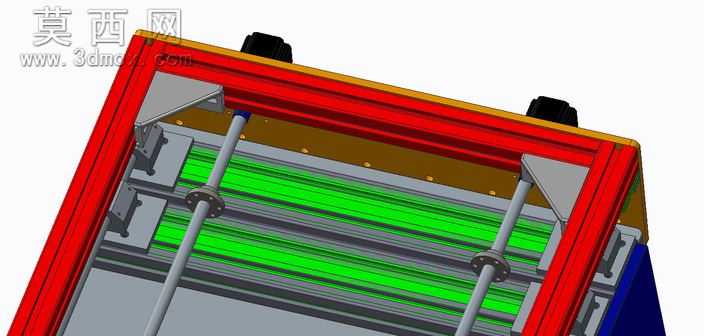

本模型为龙门式三轴数控加工机床的完整三维结构设计，整体采用经典定梁龙门式布局，建模过程严格遵循机械加工设备的设计规范，对各功能部件的装配关系、运动逻辑进行了完整还原。建模阶段首先完成整体承载框架的搭建：底部为一体化铸造结构的床身基座，采用灰铸铁材质设定，表面做时效处理对应的质感表现，基座内部设计有纵横交错的加强筋结构，在降低整体重量的同时保障大切削负载下的结构刚性，床身上方铺设两条平行的高精度直线导轨，作为X轴运动的承载导向结构，导轨副采用滚珠滑块配套设计，建模时还原了滑块的密封结构、安装定位孔位细节。床身两侧竖立对称的龙门立柱，同样采用铸铁材质设定，立柱与床身通过高强度螺栓组连接，建模时还原了连接面的定位销孔、螺栓沉孔的细节特征，立柱顶部连接固定横梁，构成稳定的龙门框架结构。横梁上铺设Y轴直线导轨与滚珠丝杠传动组件，丝杠采用预紧式双螺母结构，建模时还原了丝杠支撑座、联轴器、伺服电机安装位的细节，滑座通过导轨滑块与横梁连接，可沿Y轴实现平稳往复运动。滑座上搭载Z轴主轴安装滑枕，滑枕采用矩形导轨导向结构，配套Z轴滚珠丝杠与抱闸伺服电机，可实现主轴的上下进给运动，主轴单元采用高速电主轴结构，建模时还原了主轴的刀柄安装锥孔、冷却水路接口、打刀缸安装位的细节。工作台采用高强度铸铁材质，表面设计有标准T型槽用于工件装夹固定，工作台底部通过螺母座与X轴滚珠丝杠连接，可沿床身导轨实现X向进给运动。整机的传动系统均采用伺服电机搭配滚珠丝杠的高精度传动方案，各轴均设计有行程限位开关安装位、防护罩安装接口，拖链、线缆排布的预留空间也在建模中做了完整呈现。材质渲染阶段，对床身、立柱、滑枕等铸铁部件采用哑光深灰的铸铁质感表现，对导轨、丝杠等传动部件采用金属镀铬的亮面金属质感，对主轴电机、线缆等部件采用对应的工业配色区分，整体渲染效果贴近真实工业设备的视觉表现。该设计充分考虑了三轴加工的运动行程匹配、各轴运动的干涉规避、刚性保障等核心设计要点，完整还原了三轴数控加工机床的机械结构逻辑，可作为机床结构学习、非标设备改造、相关课程设计的参考模型使用。
