集成式多联气动控制阀组总成结构设计

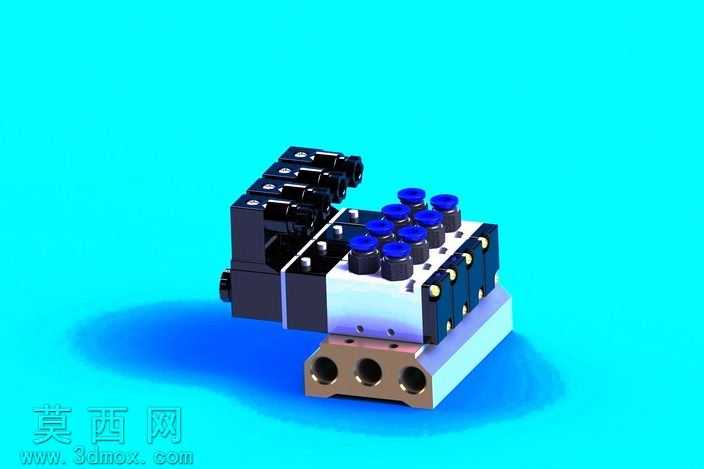

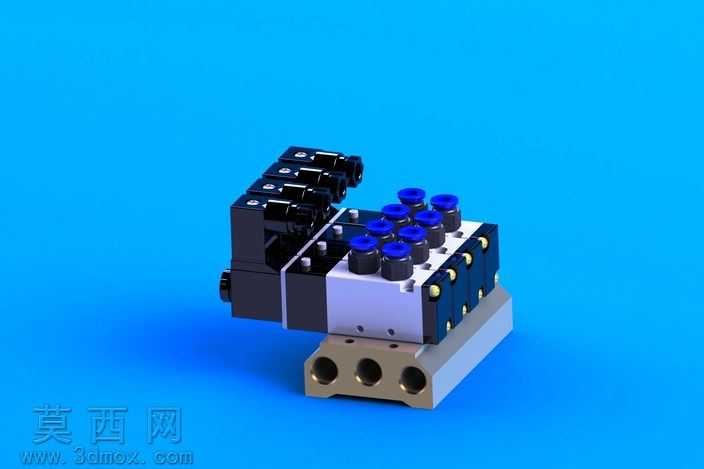

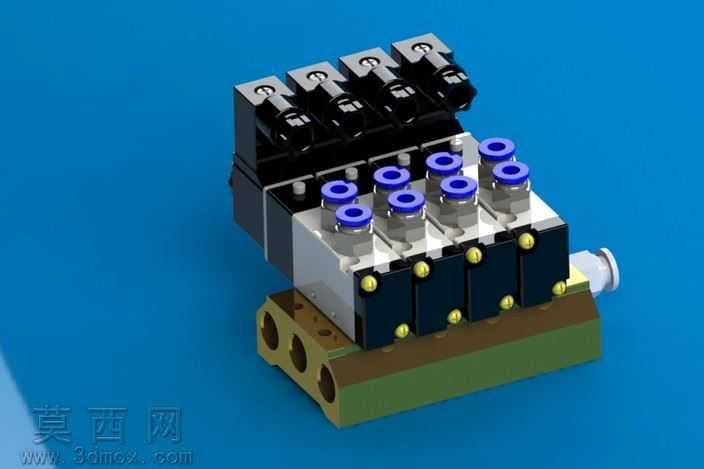

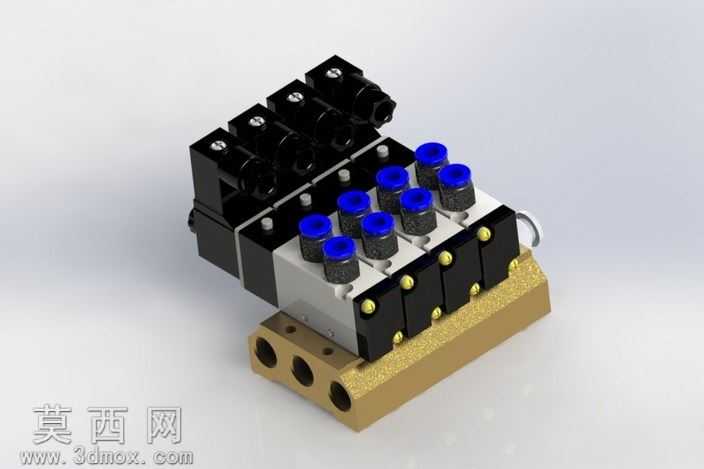

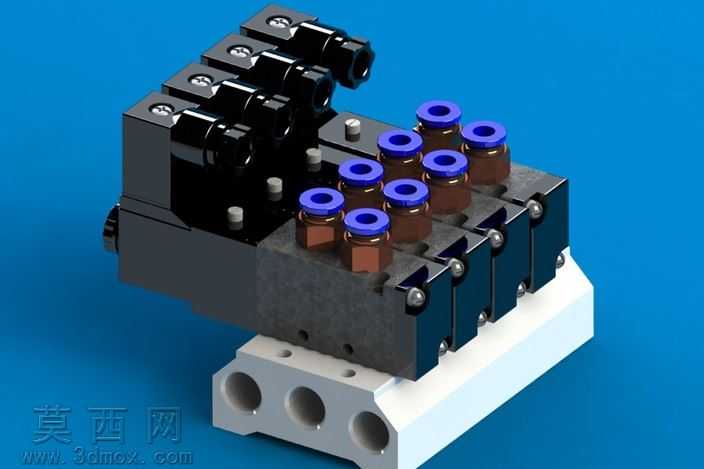

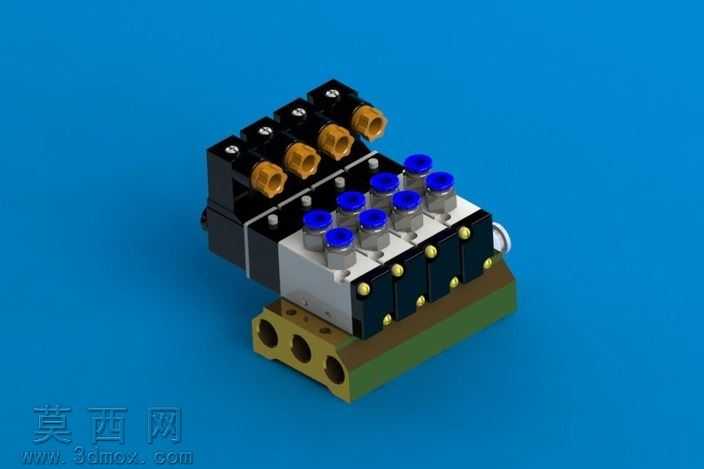

本作品为集成式多联气动控制阀组总成，建模过程严格遵循气动元件行业设计规范，先完成整体装配基准的底座建模，底座采用铝合金材质设定，建模时精准绘制三个等距排布的气源通口，对安装孔位的同轴度、端面平面度做参数化约束，保证后续阀片叠装的密封贴合度。阀组主体部分采用模块化叠装结构设计，每一片阀单元独立建模后通过装配约束完成拼接，阀片主体的金属基座部分赋予哑光银白金属材质，模拟硬质阳极氧化铝合金的表面质感，电磁控制端部分做黑色哑光工程塑料材质渲染，还原电磁阀线圈外壳的实际视觉效果。顶部的气路调节旋钮采用深蓝色工程塑料材质，对旋钮表面的防滑纹理做精细建模，还原实际零件的操作触感细节，阀组侧面的固定螺丝、密封堵头均做等比例还原，对金属紧固件做镀锌亮面金属材质处理，区分不同零件的材质差异。建模过程中对内部气路通道做了简化示意但保留外部接口的位置精度，整体装配完成后添加环境光源做产品级渲染，蓝色背景衬托下突出阀组的结构层次，各部件之间的装配缝隙做精细化处理，避免出现穿模、错位的问题。设计思路上采用集成阀岛式的布局，将多组气动控制阀整合在统一底座上，减少外接管路的排布复杂度，建模时预留了电磁控制端的接线空间与气路接口的操作空间，整体结构紧凑规整，符合气动系统集成化的设计趋势，每个阀单元的控制气口位置统一排布，方便后续外接气管的安装操作，底座的安装孔位按照通用气动阀组的安装标准设定，可直接适配常规的设备安装场景。
