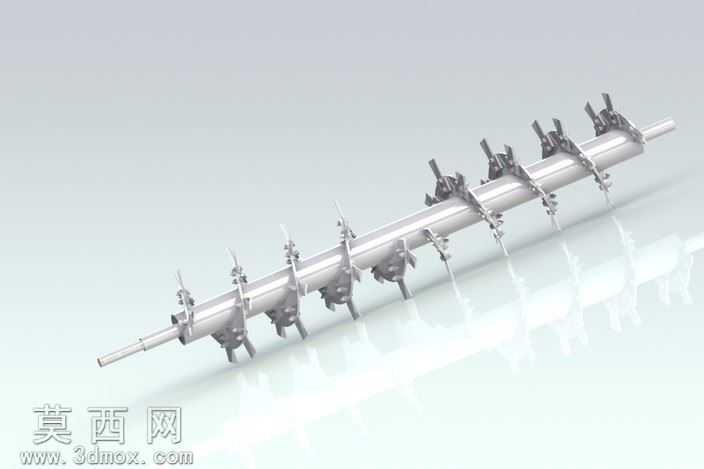

带搅拌桨叶的长轴螺旋输送设备结构

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以中心输送主轴为基准，通过基准轴、基准面的逐层定位，依次完成轴体、桨叶固定座、异形搅拌桨叶、端部连接轴段的特征绘制。建模阶段对每一组桨叶的安装角度、排布间距做了精准的参数约束，保证沿主轴轴向的桨叶呈等距螺旋式排布，既满足螺旋输送的轴向推料需求，又通过异形桨叶的结构设计实现输送过程中的物料打散、混合功能。模型渲染阶段采用金属哑光材质模拟设备主体的不锈钢加工质感，对轴体的圆柱面做了轻微反光处理还原金属机加工的表面效果，桨叶边缘做了细微倒角渲染，避免尖锐棱边的视觉失真，背景采用浅渐变灰白底色突出设备主体结构，同时添加了柔和的地面反射效果，提升整体渲染的真实感。结构设计上，中心主轴采用分段式轴径设计，两端预留传动连接轴头，可适配联轴器与驱动电机、端部轴承座完成装配；每片桨叶通过抱箍式固定座与主轴连接，既保证连接强度，也可根据实际输送物料的特性调整桨叶的安装角度与排布间距，适配不同粒度、不同湿度的散状物料输送与混合工况。设计思路围绕输送兼混合的复合功能展开，区别于传统连续螺旋叶片的输送机，本结构采用离散式带切削搅拌功能的桨叶替代连续螺旋面，在输送过程中可对结块物料进行破碎搅拌，避免物料在输送过程中出现结拱、堵料的问题，同时降低长轴连续螺旋的加工难度，桨叶出现磨损时可单独更换单片桨叶，降低设备后期维护成本。建模过程中对所有装配配合面做了公差预留的特征处理，保证各零部件可实现虚拟装配干涉检查，验证整体结构的装配合理性，所有特征均保留可编辑参数，可根据实际产能需求调整主轴长度、桨叶尺寸、排布密度等参数，快速衍生适配不同工况的同系列设备结构。
