大跨度体育场馆弧形钢桁架金属框架

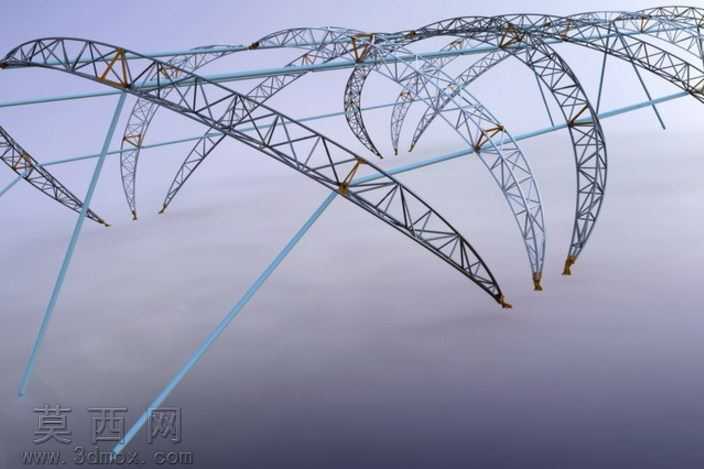

本作品为大跨度体育场馆屋面支撑体系的金属框架三维建模成果，整体采用空间弧形钢桁架结构形式，以多组平行排布的渐变曲率主拱桁架作为核心受力构件，主拱从支座位置向跨中平滑起拱，曲率随跨度变化自然过渡，契合体育大厦大空间无柱覆盖的功能需求。建模过程中严格遵循空间钢结构的受力逻辑搭建构件层级：每榀主桁架均采用三角形截面的格构式构造，上下弦杆为连续变径弧形杆件，腹杆按照受力最优角度交错布置，在桁架交汇的节点位置设置加劲肋与连接耳板，还原真实钢结构的节点传力构造；相邻主拱之间设置横向联系桁架与水平支撑，将独立的拱架连接为整体空间受力体系，同时在拱脚支座位置做了加粗加强处理，模拟实际工程中拱脚与下部基础的刚接构造。材质设置上区分了不同构件的材质属性：主承重弦杆采用低合金高强度结构钢材质，表面做哑光防锈漆处理，呈现深灰金属质感；腹杆与联系构件采用普通碳素结构钢材质，表面做银灰色镀锌处理，通过材质差异清晰区分结构的受力层级；拉索构件采用高强度钢绞线材质，表面做光滑镀锌处理，还原预应力拉索的视觉特征。渲染阶段采用柔和的漫射天光作为主光源，辅以弱补光消除构件死角的阴影，清晰展现桁架杆件的交错关系与空间走向，背景采用浅灰纯色避免干扰结构本身的展示，视角选取斜向俯视角度，可同时观察到框架的整体排布逻辑与单榀桁架的截面构造。设计思路围绕大跨度体育建筑的屋面覆盖需求展开，摒弃了传统梁柱结构的小跨度局限，采用拱架受力形式将屋面荷载转化为拱脚的水平与竖向反力，在实现超大无柱空间的同时最大化减轻结构自重，格构式桁架的构造在保证结构刚度的前提下减少了钢材用量，弧形的构件线条也契合体育建筑的动感视觉特质，整体模型完整还原了这类空间钢结构的构造细节与受力逻辑，可用于建筑结构方案展示、钢结构施工交底等场景。
