壁挂式自行车墙面收纳固定支架结构

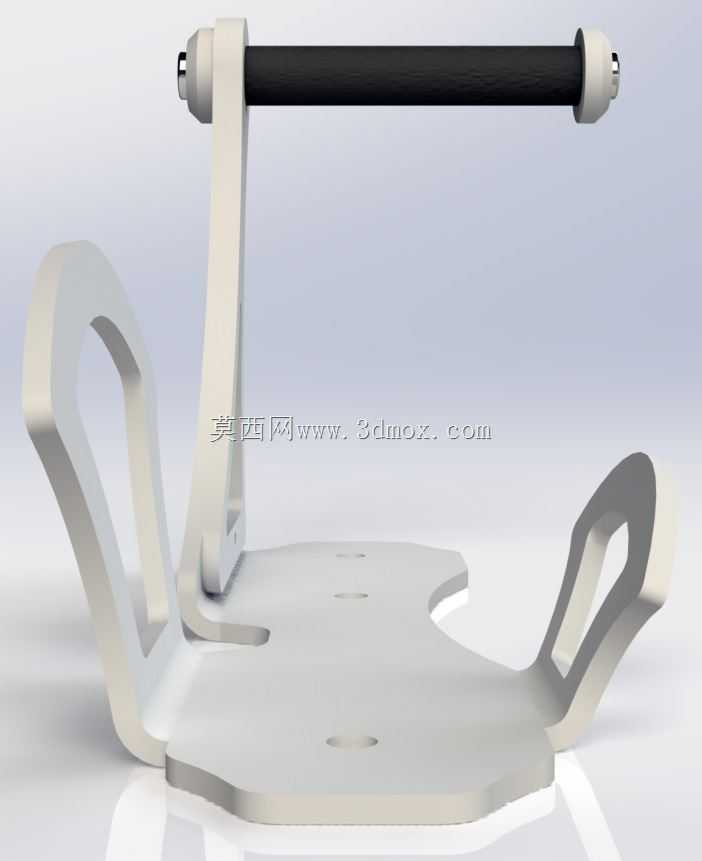

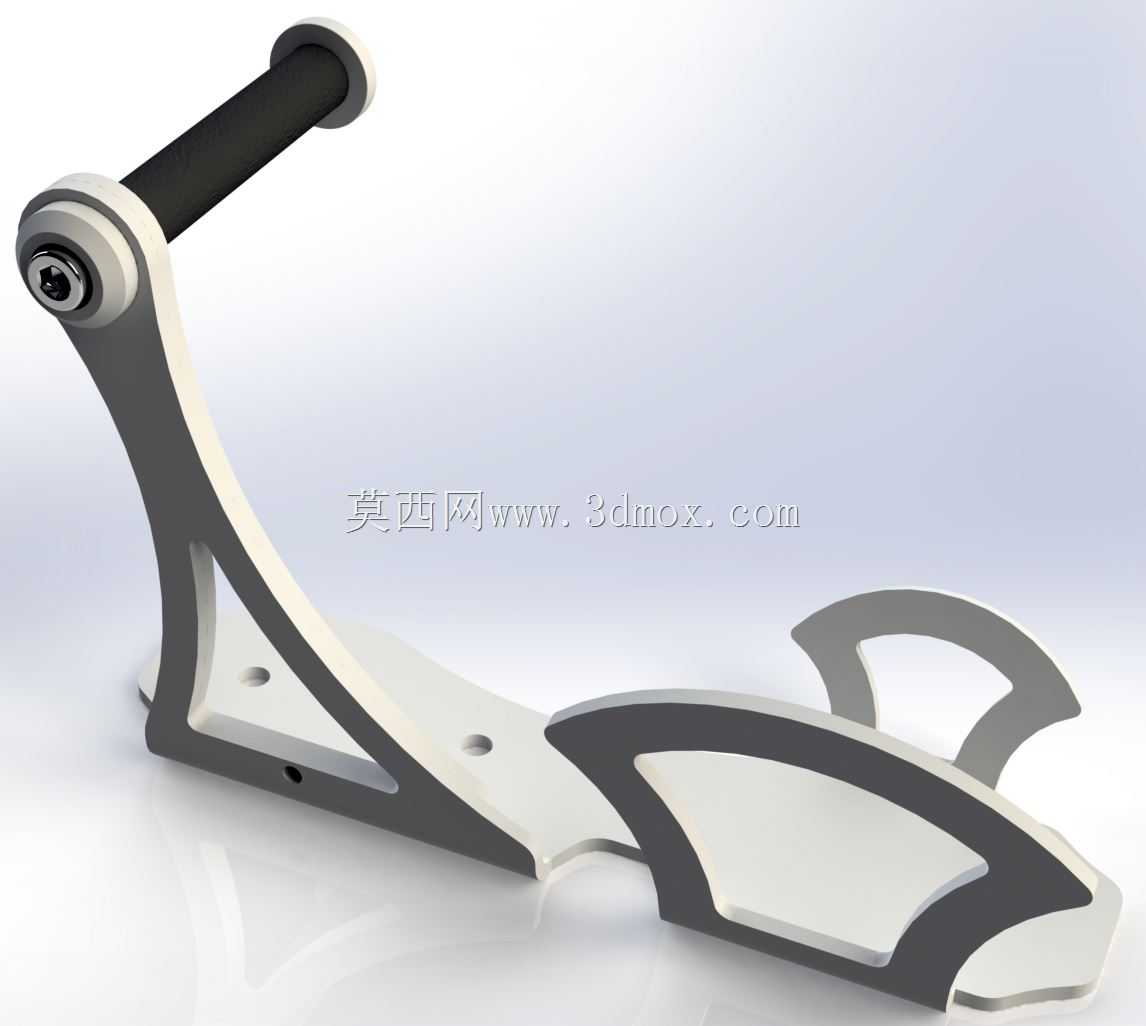

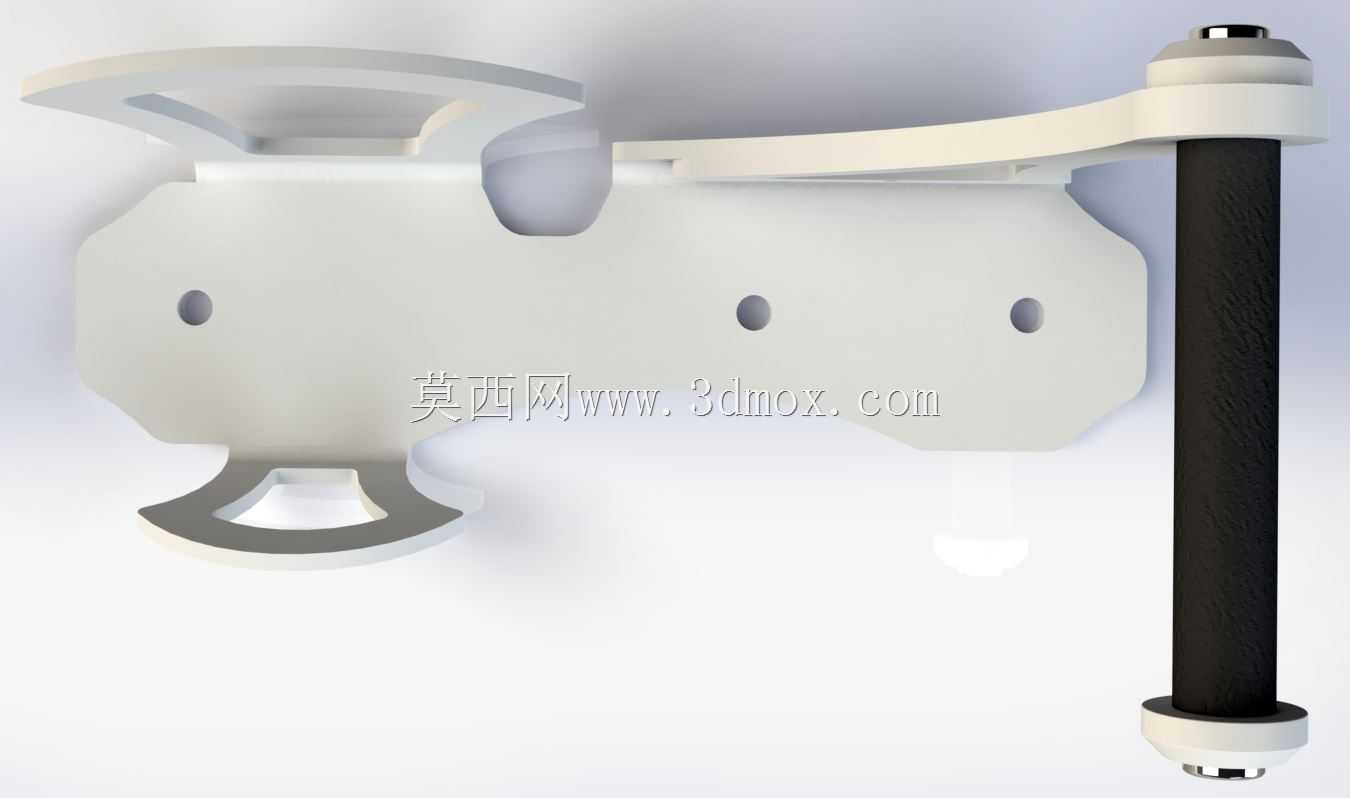

日常通勤、运动骑行场景下，家用、公寓、车行等空间的自行车停放一直是空间利用的核心痛点，传统落地式停车架需要占用地面通行空间，零散倚靠墙面的停放方式不仅容易刮蹭墙面漆面，还存在车辆倾倒磕碰、占用过道通行宽度的问题，壁挂式收纳支架正是针对这类垂直空间利用需求开发的五金承载构件。这款壁挂支架采用墙面贴装的承载形式，主体承力板为平板式贴墙结构，板件上预留三个等距排布的圆形安装孔，安装时可直接匹配墙面膨胀螺栓的固定点位，三个孔位呈横向直线排布，能将车辆挂载后的竖向载荷均匀分散到墙体固定点上，避免单点受力过大导致的固定松动、墙体开裂问题，安装时需保证承力板贴合墙面无翘曲，固定后螺栓头需沉入板件沉孔内，避免突出部分刮蹭自行车轮组或车架漆面。支架的承载挂钩采用上下双托臂结构，上托臂为带弧形让位的承托结构，可适配不同管径的自行车上管、下管轮廓，托臂边缘做了大圆角过渡处理，不会在承托时硌伤车架管材的漆面；下托臂为带限位卡槽的承托结构，挂载时可卡住车轮轮圈或车架下沿，避免车辆在支架上发生横向滑移，搭配侧边的竖向防滑握杆，握杆表面做了滚花纹理处理，用户在取放车辆时可握持借力，同时握杆两端设置了限位挡圈，防止握持时手滑脱出，也能对车轮侧面起到辅助限位作用，避免车辆挂载后出现侧向偏摆。从结构设计逻辑来看，这款支架的承力板采用一体化冲压成型工艺，板件边缘做了折弯收边处理，既提升了板件整体的抗弯折强度，又能消除锐边割手的安全隐患；托臂与承力板之间采用圆弧过渡连接，没有应力集中的直角拐角，在承受整车满载载荷时，应力可沿过渡圆弧均匀分散到整个承力板上，长期使用不会出现连接部位开裂、变形的问题。支架整体突出墙面的厚度经过优化，挂载自行车后车辆与墙面的间隙控制在合理范围，既不会让车把、脚踏贴靠墙面造成刮蹭，也不会过多占用过道空间，适配绝大多数常规尺寸的城市通勤车、山地车、公路车的挂载需求，单支架额定承载能力可满足常规家用自行车的重量要求，安装时需根据墙体材质选择匹配的膨胀固件，混凝土实心墙可直接使用常规膨胀螺栓，空心砖墙、石膏板墙体则需搭配专用的空心墙膨胀锚栓，保证固定强度满足承载要求。在实际使用场景中，这类壁挂支架除了家用空间的自行车收纳外，也可应用于自行车门店的样车展示、骑行俱乐部的车辆存放、地下车库的私人车位自行车挂载等场景，相比落地式停车架，垂直墙面的安装形式可节省超过70%的地面占用空间，同时让车辆停放更规整，避免杂乱停放带来的空间浪费。设计过程中针对不同车型的管型差异，托臂的弧形轮廓做了通用化适配，无需额外调节件即可兼容圆管、异型管等常见自行车车架管材，挂载操作无需额外工具，用户只需将车架对应位置搭在托臂上，确认下卡槽卡稳即可完成停放，取车时直接抬起车辆脱出卡槽即可，操作流程简单便捷。支架的所有外露边缘都做了钝化处理，没有尖锐的毛刺、飞边，日常取放车辆、清洁周边空间时不会造成划伤，竖向握杆的位置设置在支架侧方，不影响车辆的正常取放路径，同时可作为临时的挂点，挂载骑行头盔、锁具等小型骑行配件，拓展支架的使用功能。从安装边界来看，支架安装时需保证最低承托点位距离地面高度不低于车轮半径，避免挂载后车轮接触地面造成承力失效，同时两个相邻支架的安装间距需大于自行车车把宽度，避免多车挂载时出现车把互相干涉的问题；承力板的安装孔位间距适配常规家装膨胀螺栓的排布尺寸，安装时无需额外在板件上打孔，直接使用预留孔位即可完成固定，降低现场安装的加工难度。
