DIN1587标准M24规格盖形六角螺母

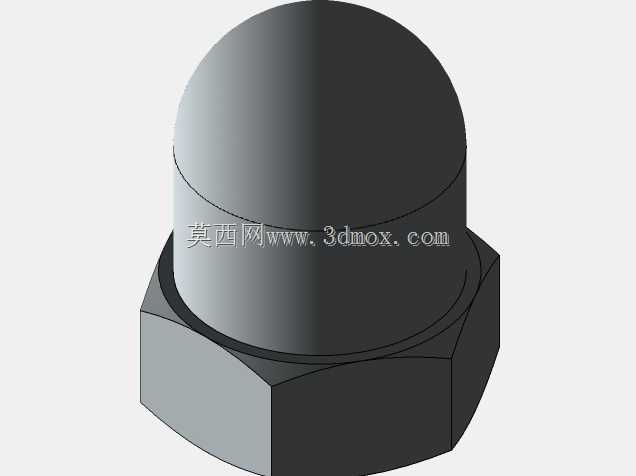

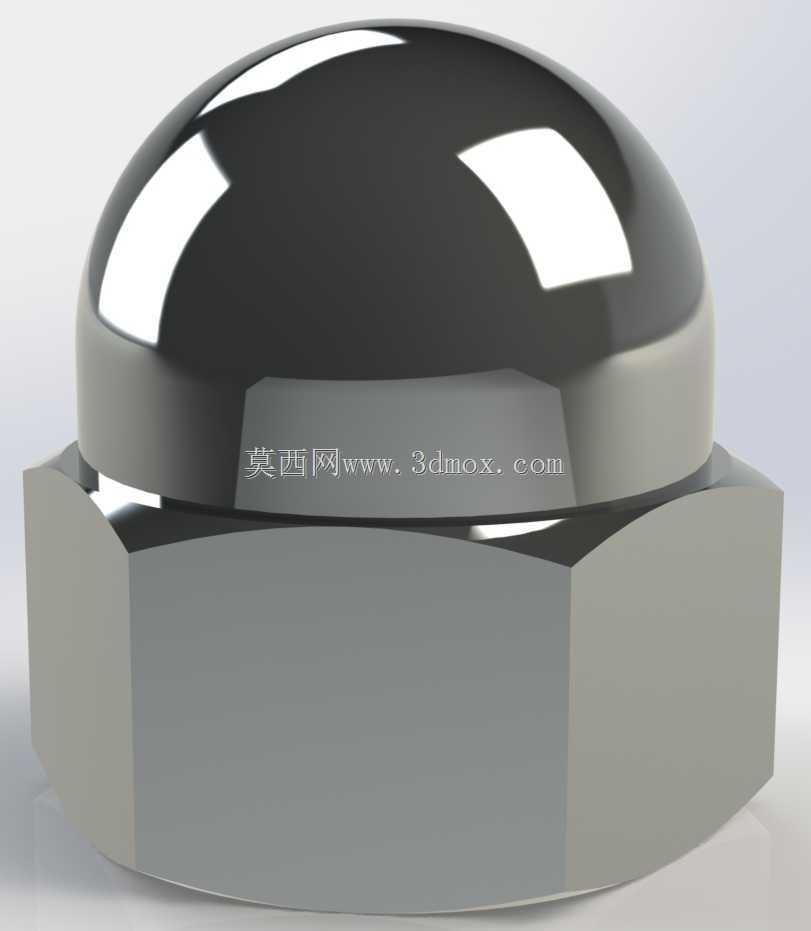

在户外露天架设的光伏支架连接节点、食品加工生产线的外露螺栓端头、船舶甲板的舾装件固定位置，经常能看到这类带圆弧形封顶的六角螺母的应用——它最核心的作用，是在完成螺纹锁紧的基础上，将外露的螺栓螺杆端头完全封闭在盖帽内部，既避免螺杆外露螺纹积灰、积水、沾染腐蚀性介质引发锈蚀，也能消除外露螺纹的尖锐边角剐蹭操作人员衣物、皮肤的安全隐患，在对外观平整度有要求的装饰性结构连接场景中，圆润的封顶也能比普通六角螺母呈现更整洁的视觉效果。这款螺母遵循DIN1587标准设计，六角对边尺寸匹配M24螺纹的标准紧固件配套公差，建模时严格对应标准规定的六角头厚度、盖帽圆弧曲率、整体高度参数，安装时可直接使用对应规格的普通六角套筒、开口扳手完成锁紧操作，不需要额外定制特殊安装工具，能适配常规的外六角紧固件安装作业流程。从结构设计逻辑来看，下部的六角段承担主要的拧紧受力与螺纹啮合载荷，内部螺纹段的有效啮合长度完全满足M24规格螺纹的连接强度要求，能保证在额定预紧力下不会出现螺纹滑牙、连接失效的问题；上部的圆弧盖帽与六角段采用平滑过渡的一体式结构，过渡位置做了微小的圆角处理，避免应力集中导致的受力断裂，盖帽内部预留的空腔深度足够覆盖全牙螺栓外露的端头部分，即使螺栓拧入后超出螺母端面一定长度，也能完全容纳在空腔内，不会出现盖帽顶到螺杆端头导致无法锁紧到位的问题。在实际设备选型应用中，这类螺母常被用在需要频繁做表面清洁的食品输送设备外侧，封闭的圆弧表面没有清洁死角，冲洗时不会在螺母表面积留残渣与清洗液；在户外通信塔、景观护栏的连接节点上，盖帽结构能阻挡雨水顺着螺纹缝隙渗入连接面，减少螺纹副的锈蚀概率，降低后期维护拆卸的难度；在儿童游乐设施、公共健身器材的连接位置，圆润的封顶没有尖锐棱角，能避免使用者磕碰受伤，同时也能防止无关人员随意拧动螺母后随意拆卸螺杆，提升公共设施的使用安全性。建模过程中，六角部分的相邻面夹角严格控制为120度，每个面的平面度公差满足紧固件的成型要求，圆弧盖帽的球面曲率与六角段的外接圆做相切约束，保证外形过渡顺滑，没有突兀的折角；内部螺纹的收尾位置做了退刀结构的模拟，还原实际冷镦加工时的工艺特征，盖帽内壁与螺杆端头预留的间隙符合标准规定的尺寸要求，既不会因为间隙过小导致安装干涉，也不会因为间隙过大造成整体结构尺寸冗余、浪费原材料。不同于普通的薄型盖形螺母，这款规格的螺母整体壁厚满足8.8级强度等级的受力要求，能应用在有一定振动载荷的设备连接位置，比如中小型工程机械的外侧覆盖件固定、振动输送机的侧护板连接，锁紧后配合弹垫使用可以达到可靠的防松效果，不会因为长期振动出现盖帽变形、螺母松脱的问题。在装配边界上，需要注意螺母安装后盖帽部分的外径比六角对边尺寸略大，排布相邻紧固件的时候需要预留出对应盖帽直径的安装空间，避免两个螺母的盖帽部分互相干涉，导致无法拧紧到位；同时盖帽顶端的圆弧最高点比六角端面高出一定距离，在有安装空间限制的封闭腔体内使用时，需要提前核算整体安装高度，预留足够的容纳空间，防止螺母顶端顶住腔体壁面影响装配。
