NSH-10Y3型液压齿轮泵结构

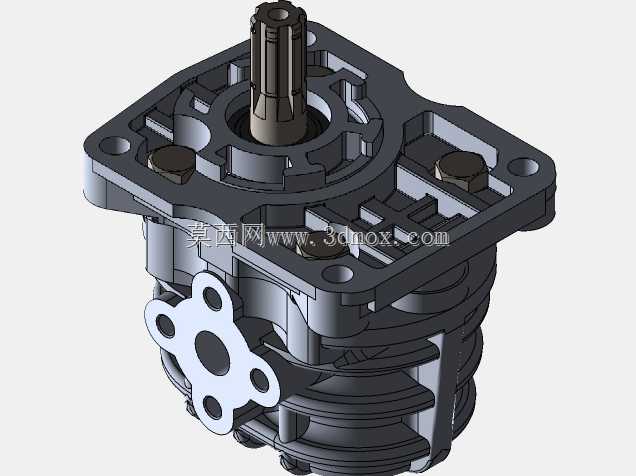

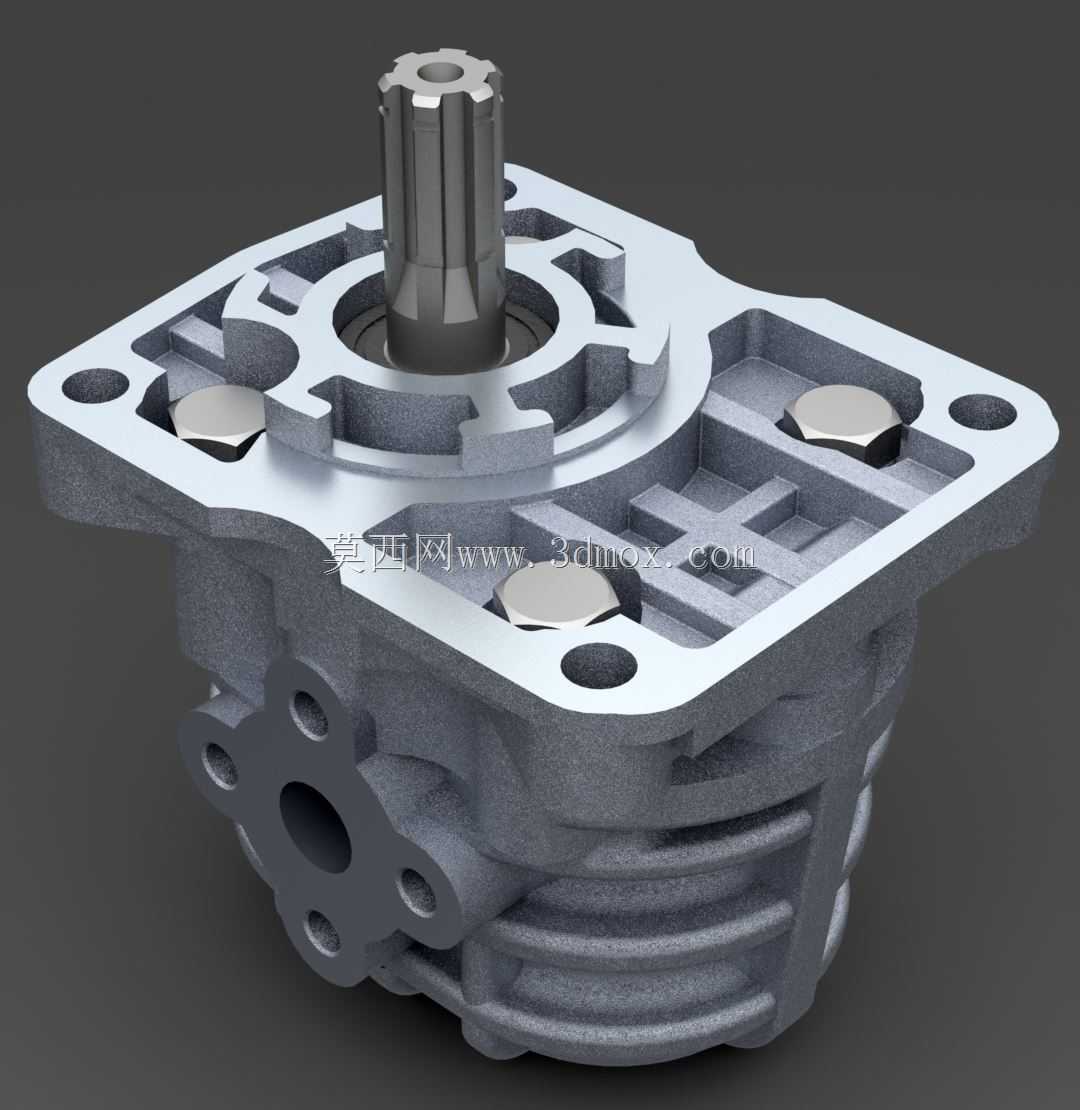

这款齿轮泵的三维结构完整还原了NSH-10Y3型液压动力元件的全部装配细节，在工程机械、农用机械、小型液压站的液压回路搭建中，这类齿轮泵是提供恒定压力油源的核心部件，常被用于装载机转向系统、农机具举升回路、小型机床的夹紧供油单元，依靠齿轮啮合的容积变化完成吸油与压油动作，相比叶片泵抗污染能力更强，相比柱塞泵结构更简单成本更低，适合中低压工况下的连续作业需求。从结构设计来看，整个泵体采用分体式压铸铝合金壳体，壳体外侧的散热筋结构并非随意布置，每一条筋的走向都顺着泵运行时的内部油液流道方向延伸，既可以增加壳体与空气的接触面积提升散热效率，也能在不增加壳体壁厚的前提下提升整体结构刚度，避免高压油作用下壳体出现形变导致内泄增大。输入端采用矩形花键轴结构，花键的齿形公差、配合长度都经过匹配设计，能够直接和发动机飞轮端的动力输出套对接，传递扭矩的过程中载荷分布更均匀，相比平键连接能承受更大的冲击载荷，适配农机、工程机械作业时频繁变载的工况。泵体上的安装法兰采用方形带安装孔的结构，四个安装孔的位置度公差严格控制，安装时可以直接通过螺栓固定在发动机或变速箱的对接法兰面上，法兰面的密封槽结构预留了O型圈的安装位置，装配后可以保证结合面无渗漏，不需要额外打密封胶，方便现场拆装维护。进出油口设置在泵体侧下方，采用法兰式连接接口，油口的通径尺寸匹配10排量泵的额定流量需求，避免通径过小导致油液流速过高产生沿程压力损失，油口周边的加强筋结构可以抵消管路连接时的侧向力，避免长期震动导致油口根部出现裂纹。泵盖与泵体的连接采用内六角圆柱头螺栓，螺栓的布置位置围绕齿轮腔周边均匀分布，拧紧时可以保证泵盖与泵体结合面的压力均匀，避免局部压力不足导致高压油泄漏，泵盖上的定位销孔结构可以保证装配时齿轮副的轴向间隙控制在合理范围，间隙过小会导致齿轮转动卡滞磨损加剧，间隙过大会导致内泄增大容积效率下降。内部齿轮副采用高精度磨齿加工，齿向修形设计可以抵消齿轮受载后的形变，减少啮合过程中的困油现象，降低泵运行时的噪音与振动，齿轮两端的侧板采用耐磨铜合金材质，带有压力补偿结构，泵运行时压力油会将侧板压向齿轮端面，自动补偿端面磨损产生的间隙，长期使用也能保持较高的容积效率。从安装边界来看，整个泵的轴向尺寸、径向尺寸都经过紧凑化设计，花键轴的伸出长度、安装法兰的止口尺寸、油口的中心高度都符合通用液压泵的安装互换标准，设备选型替换时不需要重新改动安装支架与管路接口，直接对接即可完成装配。建模过程中所有配合面的公差带、倒角、退刀槽等工艺细节都完整还原，没有做简化处理，结构设计人员可以直接参考该模型完成液压站的管路布局、安装支架的结构设计，也可以作为齿轮泵课程设计、结构改进的参考原型，拆解后可以直观看到齿轮泵内部的动力传递路径、油液流动路径、密封结构的布置逻辑，帮助从业者理解这类容积式泵的工作原理与设计要点，避免在选型、装配过程中出现安装干涉、密封失效、参数匹配错误等常见问题。
