液压集成油路安装连接板结构设计

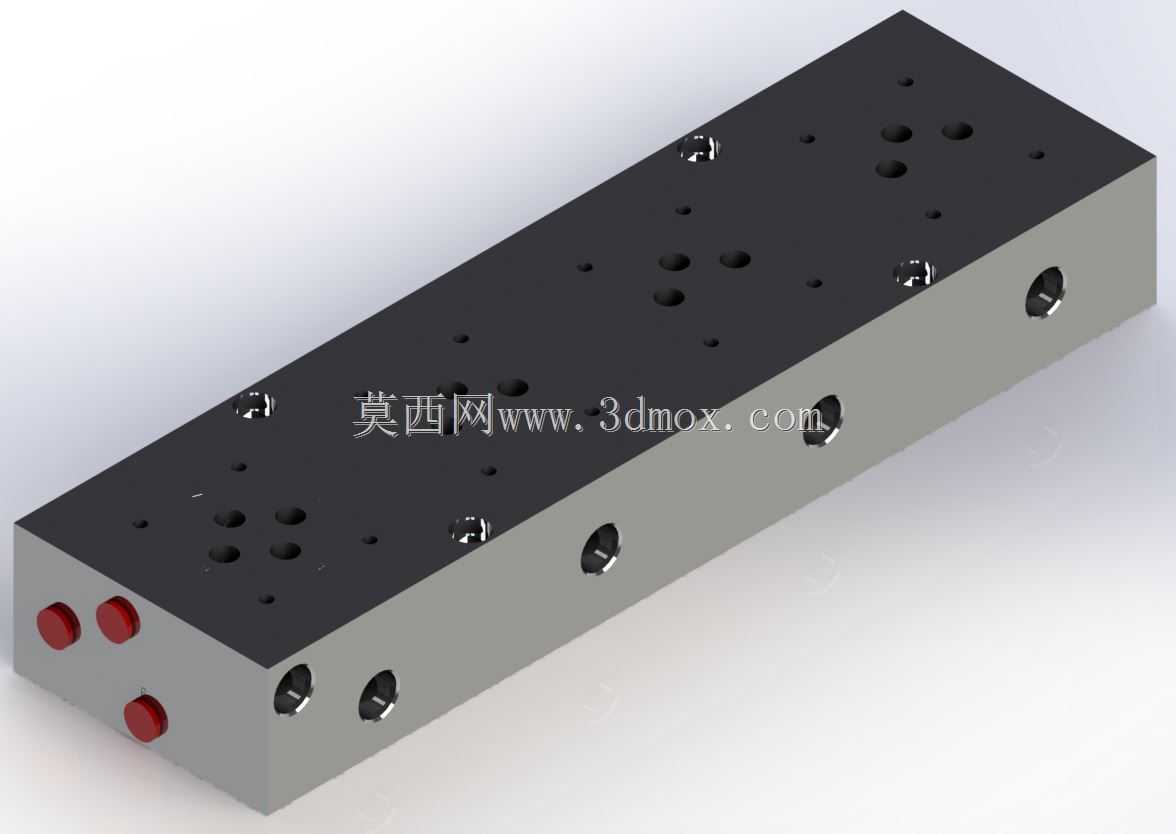

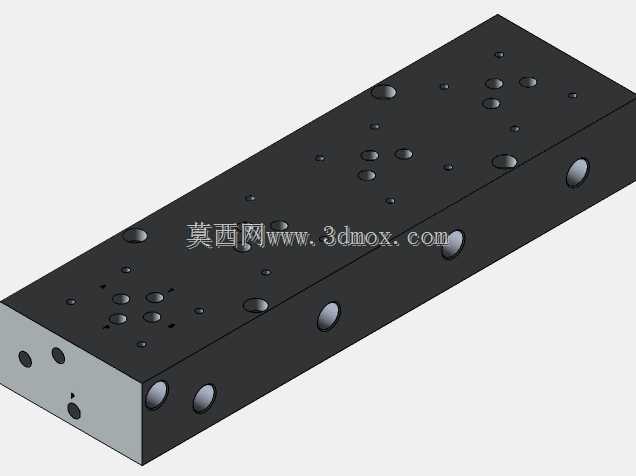

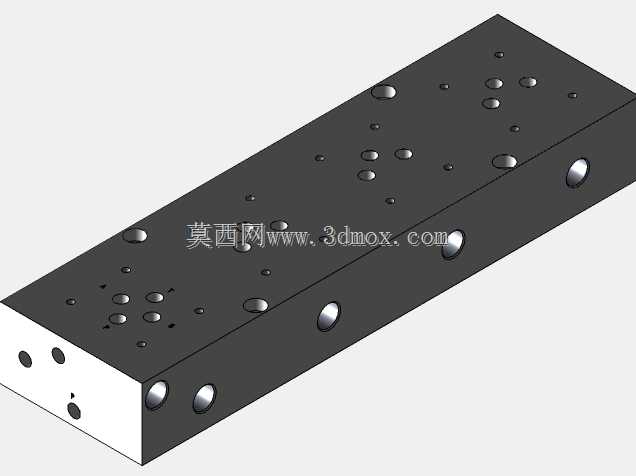

在液压系统的集成化布局场景中，这类阀块承担着替代分散管路、整合液压阀组安装位的核心作用，常见于中小型液压站、机床液压夹具回路、自动化设备的液压动力单元中，能大幅减少管路接头数量，降低系统泄漏风险，同时压缩液压系统的整体占用空间。从结构设计逻辑来看，块体采用长方体钢制基体加工而成，顶面的多组阵列安装孔用于固定方向阀、压力阀、流量阀等标准液压元件，孔位的位置度公差严格匹配对应阀的油口通径与安装尺寸，确保阀件安装后油口完全对位，不会出现通油截面错位导致的压力损失。侧面分布的多组螺纹孔分为两类，一类是工艺孔封堵位，用于加工内部交叉油道后封堵工艺通道，另一类是外接油口，用于连接执行元件、动力源的外部管路，端面的红色堵头对应压力油口、回油口的预留封堵位，在未接管时可防止杂物进入内部流道。内部油道的设计采用正交钻孔的方式，在满足通流能力的前提下尽可能缩短油道长度，减少不必要的弯折，同时控制油道内的流速在合理区间，避免流速过高产生的温升与噪声，不同压力等级的油道之间保留足够的壁厚，防止高压油击穿基体造成窜油。安装边界方面，块体的底面为安装基准面，平面度要求控制在0.02mm以内，可直接固定在液压站的安装面板或者阀组支架上，安装孔位避开内部油道位置，防止钻孔时打穿油道造成泄漏。在实际选型应用时，需要先核对该阀块的通流能力是否匹配系统流量，各油口的通径是否对应外接管路规格，顶面的阀安装孔位布局是否适配所选的液压阀组合，避免出现阀件安装干涉的问题。设计过程中需要提前规划内部油道的走向，避免出现加工时刀具无法到达的深孔，同时要考虑工艺孔的封堵位置，尽量将封堵位设置在便于后期维护的侧面，减少在安装面、阀件贴合面设置封堵头，防止密封失效后出现难以排查的泄漏点。块体的边角做了小倒角处理，既可以去除加工毛刺，也能避免安装时划伤操作人员或者密封件，所有与阀件贴合的表面都经过磨削加工，表面粗糙度达到Ra0.8以下，确保安装密封件后不会出现渗漏。这类集成阀块相比传统的管式连接布局，能将液压系统的管路连接点减少70%以上，不仅降低了装配工作量，也减少了后期运维时接头泄漏的故障点，在紧凑型液压系统设计中是非常常用的核心基础部件，设计时除了满足功能需求，还需要考虑油道的压力损失、块体的强度余量，确保在系统额定压力下长期工作不会出现变形、渗漏等问题。
