嵌入式面板安装红色信号指示灯结构

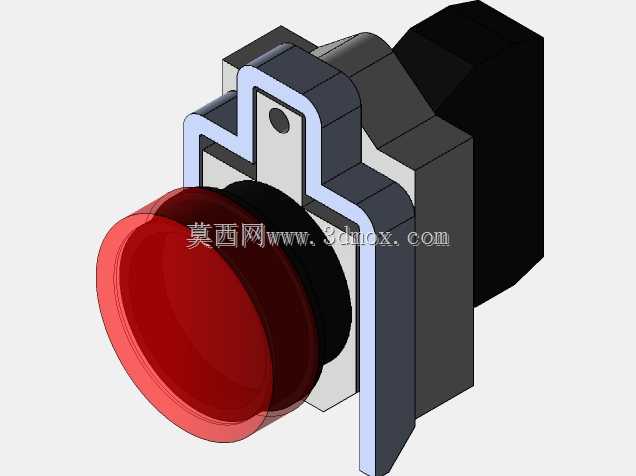

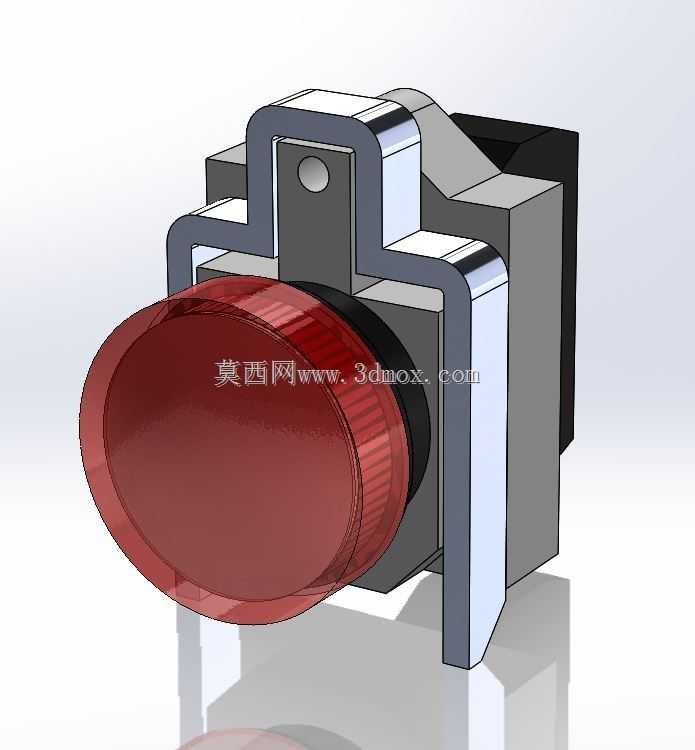

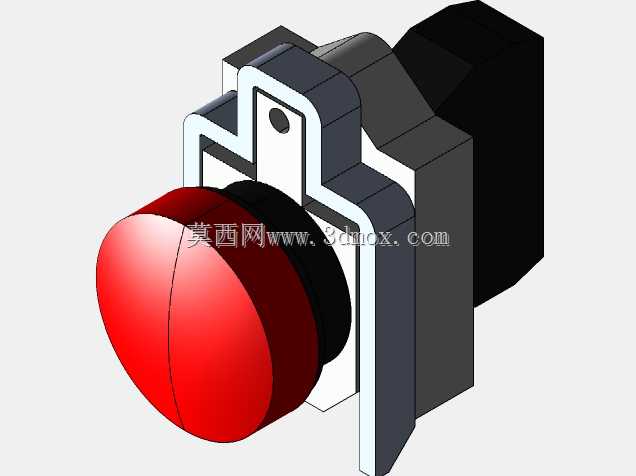

做设备电控面板布局的时候，这类嵌入式安装的红色指示灯是绕不开的基础元件，不管是小型台式试验设备、生产线旁的操作柜，还是大型机组的本地控制箱，只要需要给操作人员传递设备运行、故障、电源通断这类明确的视觉信号，都会用到这类安装形式的指示灯。很多刚入行的结构工程师做面板开孔的时候，容易只盯着灯头的外露直径算尺寸，忽略背后安装卡扣的让位空间，最后装的时候才发现卡扣顶到了面板内侧的走线槽或者其他元件，返工调整面板布局的情况不在少数。这个模型把安装结构的细节做的很到位，两侧的弹性卡扣是整个安装结构的核心，不需要额外的固定螺母，只要在面板上开出对应尺寸的方孔，把灯体从面板正面推到位，两侧的卡扣就会自动弹开卡在面板背面，安装效率比传统螺纹拧螺母的形式高很多，适合批量组装的生产线使用。从实际使用的角度看，红色灯罩做了外凸的圆弧造型，一方面是扩大了光线的散射角度，操作人员站在面板侧方30到45度的位置也能清晰看到灯的亮灭状态，不会因为视角偏斜漏看信号；另一方面圆弧面不容易积灰，车间环境里哪怕有浮尘落在灯头上，日常擦拭的时候也比平面灯罩更容易清理，不会因为积灰遮挡光线影响信号识别。灯体后部的接线端做了方块式的限位结构，刚好卡在安装卡扣的内侧，装灯的时候不用特意对准方向，推到位之后接线端的朝向自然和面板保持水平，不会出现接线端子歪扭导致走线不顺的问题。做面板布局设计的时候，要注意这类卡扣式安装的指示灯，面板厚度的适配范围是有明确边界的，太薄的面板卡扣卡不紧，设备运行产生振动的时候容易松脱，太厚的面板卡扣没法完全弹开，会出现卡滞装不到位的情况，建模的时候把卡扣的弹性行程做了还原，能直接用来核对不同厚度面板的安装适配性。很多人做电控箱三维布局的时候，习惯只放指示灯的简化外形，不把卡扣的结构做出来，等到实际装配的时候才发现，两个相邻指示灯的卡扣在面板背面互相干涉，不得不临时加大元件之间的安装间距，打乱了整个面板的布局排布。这个模型把背面的卡扣、接线端的突出长度都做了1:1的还原，在做整体装配校验的时候，可以直接用来检查安装间隙，核对和旁边按钮、转换开关、走线槽的位置关系，避免出现装配干涉的问题。从功能设计的逻辑上看，这类红色指示灯一般用在故障报警、电源断开、设备急停这类需要重点提示的信号回路，灯罩的红色是行业内通用的警示色，不需要额外标注文字，操作人员一眼就能识别对应的信号含义。灯头的外露高度做了严格的控制，不会突出面板太多，避免操作人员过往的时候误碰刮到，也不会因为突出太少被面板上的其他遮挡物挡住视线。安装卡扣的边缘做了圆角过渡，推入面板开孔的时候不会刮花面板表面的喷涂层，也不会割伤安装人员的手，这些细节在实际装配的时候对安装效率的影响很大，要是卡扣边缘是锋利的直角，推装的时候很容易卡在开孔的毛刺上，还可能划伤面板涂层影响外观。做三维建模的时候，这个模型的结构拆分也很清晰，灯罩、灯座、卡扣、后部接线座的配合关系都做了明确的区分，要是需要做同系列不同颜色指示灯的衍生设计，只要替换灯罩的颜色参数，调整对应灯珠的位置，就能快速生成其他颜色的型号模型，不用从头开始搭建结构。在设备维护的场景下，这种卡扣式的指示灯拆卸也很方便，只要从面板背面捏住两侧的卡扣，就能把灯体从正面推出来，不用拆整个面板的固定螺丝，更换故障灯的时候能节省不少停机时间，比传统螺纹固定的形式维护效率高很多。建模的时候特意还原了卡扣的弹性形变空间，在做运动仿真的时候，可以模拟安装推入的全过程，检查卡扣的形变量是否在材料的弹性极限范围内，避免出现卡扣断裂或者卡滞的问题。很多新手工程师选型的时候，只看灯头的外观尺寸，忽略后部接线端的长度，最后接线的时候发现线鼻子顶到了箱体内的其他元件，不得不额外加接线端子延长线，既增加了成本也留下了接线松动的隐患，这个模型把后部的所有突出结构都做了完整还原，布局的时候就能提前算好接线的操作空间，预留足够的走线位置。
