BBS RS-740款17英寸汽车轮辋简化结构

这款轮辋结构针对有限元仿真场景做了针对性简化，剔除了生产工艺层面的细微倒角、表面纹理以及非承载的装饰性细节，保留了核心受力结构的几何特征，能够在保证仿真计算精度的前提下，大幅缩减网格划分的工作量与求解计算时长，非常适合用于轮辋结构刚度、强度校核以及径向冲击、弯曲疲劳等工况的前期方案验证工作。

从实际装车适配场景来看，该轮辋匹配5x120的孔距规格，对应常见的欧系中大型轿车安装参数，中心孔位、螺栓孔的位置度严格按照实车装配边界设定，轮辐的分布角度、轮辋的J值偏移量都参考了同规格量产改装轮辋的实际参数，在做整车装配干涉检查时，可以直接调用该模型匹配转向节、制动卡钳、翼子板等周边部件，不需要额外调整安装坐标，能够快速验证轮辋与制动系统、悬架系统的间隙是否满足设计要求，避免实车装配时出现卡滞、摩擦等问题。

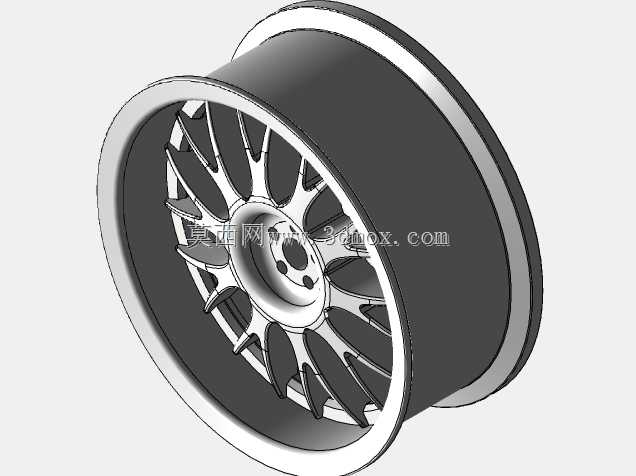

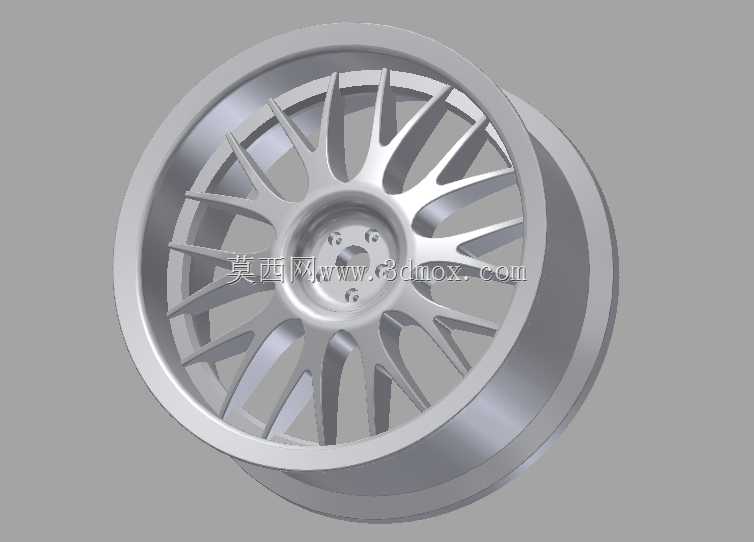

设计思路上，这款多辐条轮辋采用了不等宽辐条的布局，每根辐条从中心安装盘位置向外延伸至轮辋胎圈座位置，辐条截面做了渐变处理，靠近中心盘的位置厚度更大，用来传递螺栓锁紧力与路面冲击载荷，靠近轮辋外缘的位置逐渐收窄，在保证整体结构强度的同时控制轮辋自身重量，实现轻量化设计目标。轮辋的胎圈座位置保留了标准的凸缘结构，能够匹配常规的17英寸民用轿车轮胎，保证轮胎安装后的密封性与定位精度，轮辋的中心安装面做了平整处理，能够与轮毂轴承的安装法兰面完全贴合，保证装配后的同轴度，减少高速行驶时的跳动量。

在工程应用层面，这类简化轮辋模型除了用于有限元分析之外，也可以用于整车总布置阶段的装配校验、改装方案的可视化演示，以及生产工艺前期的毛坯成型方案模拟。不同于包含所有工艺细节的量产模型，简化后的结构去除了对力学性能影响极小的细节特征，在做拓扑优化、轻量化改进时，可以更高效地迭代不同辐条厚度、辐条造型的方案，快速筛选出满足强度要求且重量更优的结构形式。需要注意的是，该模型属于仿真验证用简化结构，不能直接用于开模生产，实际量产时还需要补充气门嘴安装孔、轮辋表面的涂层厚度、螺栓孔的倒角以及动平衡所需的配重块安装位等细节，同时还要根据实际选用的铸造或者锻造工艺，补充拔模斜度、加工余量等工艺特征。

从安装边界来看，该轮辋的轴向安装尺寸参考了同规格量产产品的ET值设定，轮辐背面的凹陷空间足够容纳大尺寸的多活塞制动卡钳，在匹配大直径刹车盘时也不会出现干涉，适合作为性能改装车型的轮辋方案验证模型。轮辋的轮缘位置做了加厚处理，能够承受轮胎充气后的张力以及过坑洼路面时的侧向冲击，避免轮缘变形导致轮胎漏气。辐条之间的镂空区域尺寸经过优化，能够为制动系统提供足够的散热风道，车辆行驶时气流可以通过镂空区域直接带走制动卡钳与刹车盘产生的热量，降低制动系统的热衰减概率，提升连续制动时的稳定性。
