高精度斜齿圆柱齿轮传动件结构设计

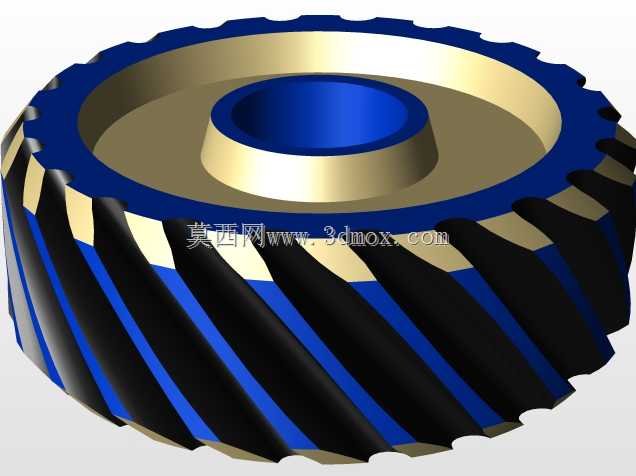

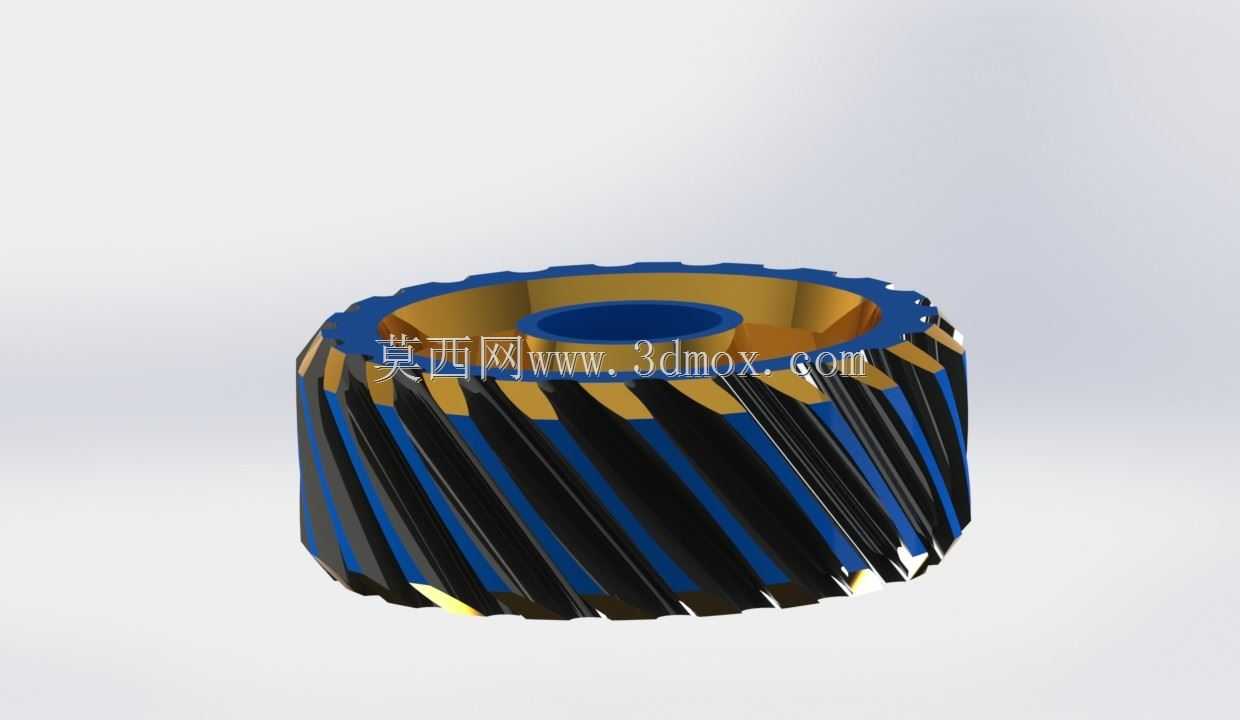

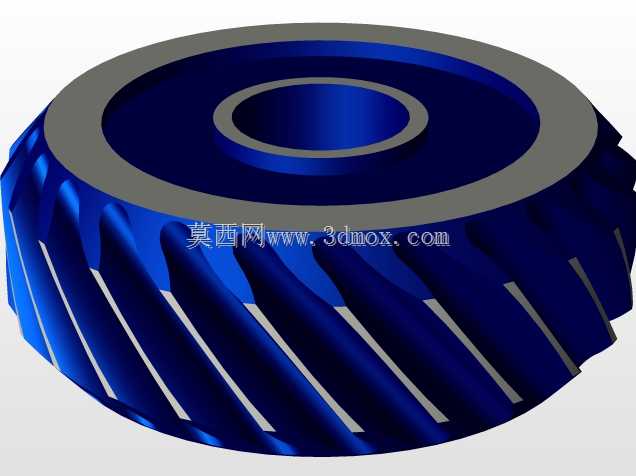

在各类需要平稳动力传输的机械传动场景中，斜齿轮的应用覆盖了从常规输送设备到精密传动主轴箱的诸多工况，和直齿轮相比，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，不会出现直齿轮传动时整齿突然啮入啮出带来的冲击、振动与噪音问题，尤其适合中高速、重载的传动链路使用。这款斜齿轮的设计围绕平行轴间的动力传递需求展开，齿向采用螺旋角排布，啮合重合度相较同参数直齿轮提升40%以上，能有效降低单齿承受的载荷峰值，延长轮齿的疲劳寿命，在连续运转的工况下，齿面接触应力分布更均匀，不容易出现局部点蚀、崩齿的失效问题。从结构设计逻辑来看，这款齿轮采用整体式中空轮毂结构，中心通孔为安装基准面，加工时需要保证内孔与齿顶圆、齿根圆的同轴度公差控制在IT7级以内，端面与内孔轴线的垂直度公差不低于0.02mm，避免安装后出现齿面偏载、运转窜动的问题。轮毂部分的壁厚经过载荷校核，在传递额定扭矩时不会出现应力集中导致的轮毂开裂，齿圈与轮毂的过渡位置采用圆角过渡，消除加工应力集中点，适配渗碳淬火、高频表面淬火等常见的齿轮热处理工艺，热处理后齿面硬度可以达到HRC58-62，芯部保持足够的韧性，兼顾齿面耐磨性能与整体抗冲击能力。在实际设备适配场景中，这类斜齿轮常被用于机床主轴箱的进给传动链路、自动化输送线的减速单元、纺织机械的罗拉传动机构、中小型减速机的高速级传动副，安装时需要保证配对齿轮的轴线平行度误差在允许范围内，齿侧间隙根据传动精度要求调整在0.1-0.3mm区间，既要避免间隙过大导致的正反转回程误差，也要防止间隙过小出现运转卡滞、齿面异常磨损的问题。齿宽的设计结合额定传递扭矩做了匹配，在保证足够啮合接触面积的同时，避免齿宽过大导致的轴向力叠加问题——斜齿轮传动时会产生沿轴线方向的分力，设计时已经在轮毂端面预留了推力轴承的安装定位面，可以通过配对角接触轴承或者推力球轴承抵消轴向载荷，保证传动系统的轴向定位稳定。轮齿的齿形采用渐开线齿廓，齿顶高系数、顶隙系数都符合通用机械传动的标准规范，具备良好的互换性，只要模数、压力角、螺旋角、齿数参数匹配，就可以和同规格的标准斜齿轮配对使用，不需要单独定制配对件，降低设备维护的配件替换成本。建模过程中对齿根过渡曲线做了优化，采用圆角过渡代替尖锐的齿根折角，减少齿根位置的应力集中系数，在承受冲击载荷时，齿根弯曲疲劳强度提升15%左右，适配有正反转频繁切换、瞬时过载的传动工况。齿轮的外圆端面做了倒角处理，既可以去除加工毛刺，也能在安装啮合时起到导向作用，避免装配过程中磕碰齿端导致的齿面损伤。从安装边界尺寸来看，中心通孔的直径适配常规的阶梯传动轴，配合键槽实现周向固定，键槽的位置与尺寸符合平键连接的标准规范，传递扭矩时通过平键分担周向载荷，避免齿轮与轴之间出现相对转动。齿顶圆的尺寸经过精确计算，保证啮合时的顶隙符合标准要求，储存润滑油脂的同时，避免运转过程中齿顶与配对齿轮的齿根出现剐蹭。在润滑适配方面，这款斜齿轮既可以适配油浴润滑的闭式齿轮箱场景，也可以适配定期加注润滑脂的开式传动场景，齿面的粗糙度经过设计控制，闭式传动时齿面粗糙度Ra值不高于1.6μm，能有效降低润滑油膜的破损概率，减少齿面磨损速度。在实际选型使用时，需要根据传动链路的额定转速、传递扭矩、传动比要求匹配对应的齿数与模数参数，同时核算轴向力的大小，选配对应承载能力的轴向定位轴承，避免长期运转过程中出现轴承过早失效、齿轮轴向窜动的问题。对于有降噪要求的传动场景，这类斜齿轮的运转噪音比同参数直齿轮低10-15分贝，适合安装在对作业环境噪音有要求的车间设备、民用机械传动单元中，不需要额外加装隔音罩就能满足噪音管控要求。建模时对轮齿的螺旋线精度做了严格控制，螺旋线总偏差控制在精度等级要求的范围内，保证全齿宽接触印痕不低于齿宽的70%、齿高的50%，避免局部接触导致的齿面异常磨损。
