锥直组合齿轮传动啮合结构设计

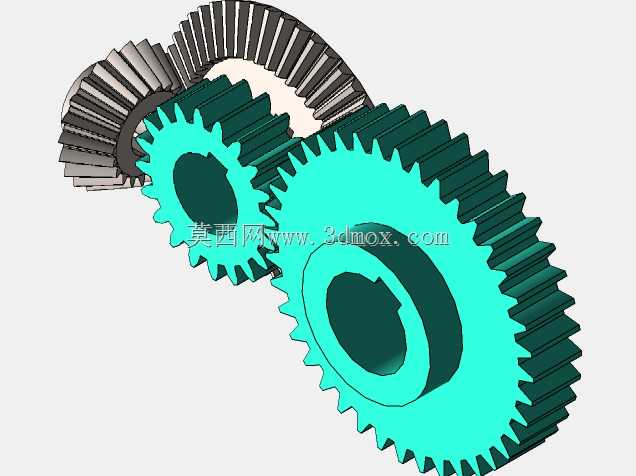

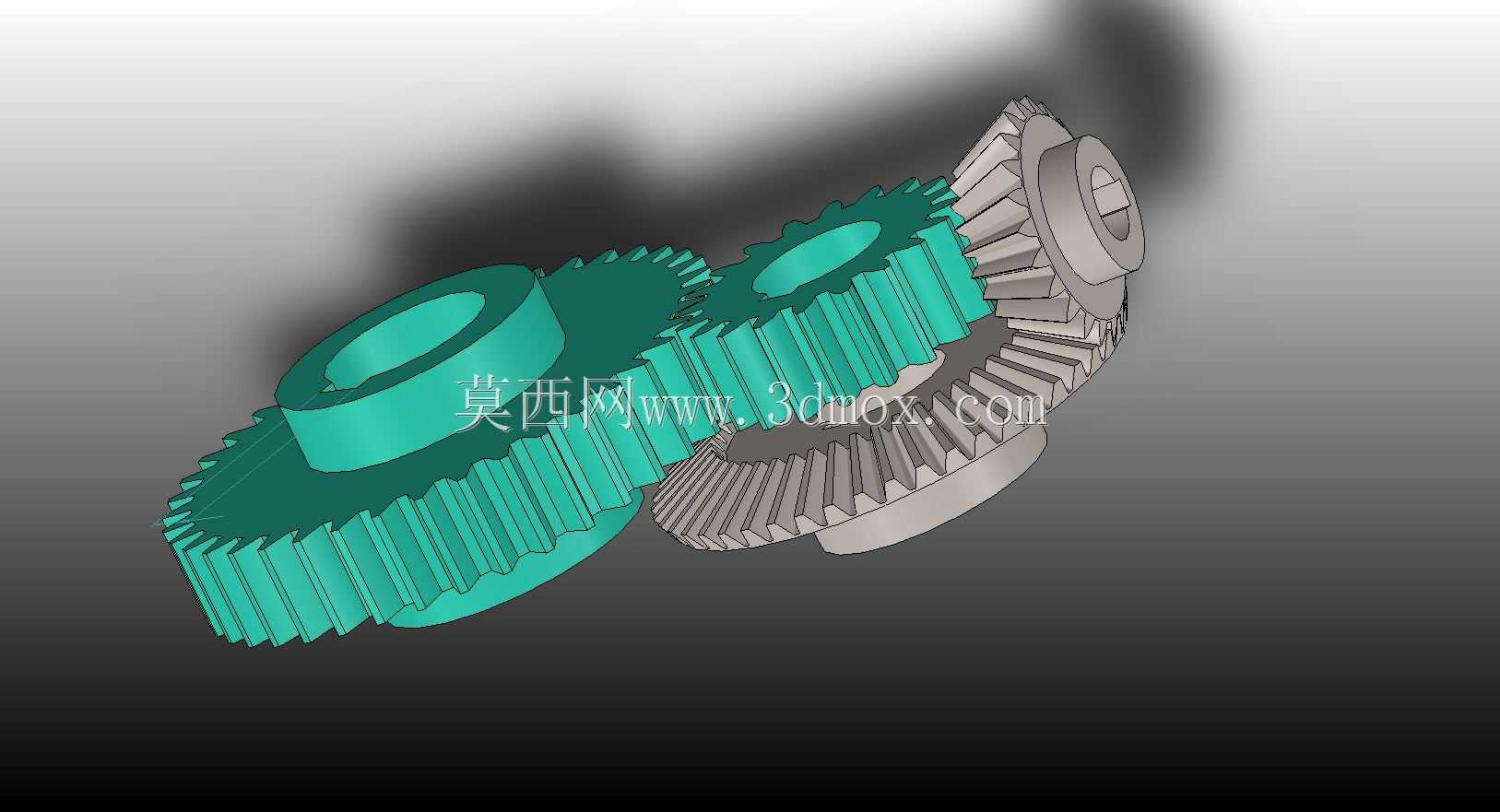

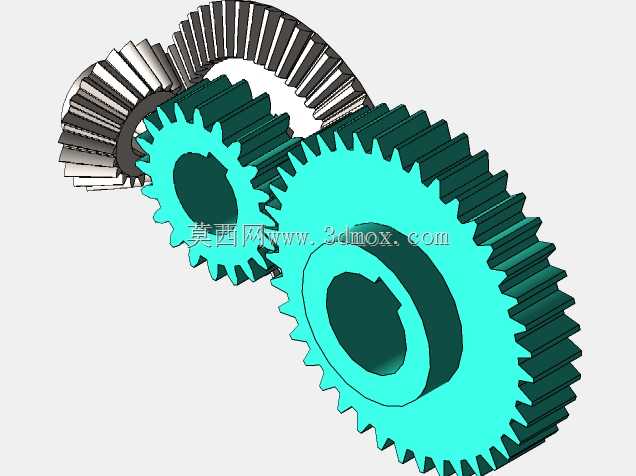

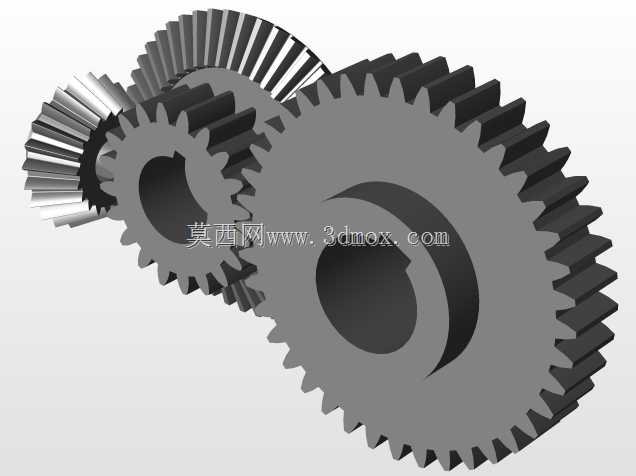

这套锥齿轮与直齿轮组合的传动结构，在中小功率的动力传递场景中适配性极强，常见于轻工输送设备、小型农机变速单元、台式加工设备的主轴进给模块这类需要同时完成空间转向与平行轴动力传输的工位。实际生产中，很多设备的动力输出轴与执行端轴系既存在空间交错的布局需求，又有平行轴间的减速增扭要求，单一种类的齿轮往往无法同时满足两个方向的传动需求，这种组合式齿轮啮合结构就刚好填补了这类布局的空白。从结构功能来看，前端的锥齿轮副负责完成相交轴之间的动力换向，可将输入轴的回转运动以90度夹角传递到中间轴，中间轴上同轴安装的小直径直齿轮再与大直径直齿轮啮合，完成平行轴间的减速传动，两级传动配合既实现了动力传输方向的调整，又能通过直齿轮副的齿数比匹配获得合适的输出转速与扭矩，避免单级锥齿轮传动比过大带来的加工难度提升、啮合噪音增大的问题。设计过程中首先要敲定的是轴系的空间位置边界，锥齿轮的安装距是整个结构的核心尺寸基准，必须保证两个锥齿轮的节锥顶点完全重合，否则会出现轮齿偏载、啮合间隙不均的问题，严重时甚至会出现打齿故障。直齿轮副的中心距需要和锥齿轮副的安装距做尺寸链校核，中间轴的两个支撑轴承位要避开齿轮的啮合区域，同时预留出润滑脂的留存空间，避免运转过程中润滑介质快速流失。轮齿的参数选择上，锥齿轮采用等顶隙收缩齿设计，相比正常收缩齿，等顶隙结构的齿根圆角更大，轮齿弯曲强度更高，同时啮合过程中顶隙保持恒定，能存储更多润滑介质，降低高速运转下的齿面磨损。直齿轮部分采用标准渐开线齿形，压力角选20度通用值，齿宽系数控制在合理区间，既保证足够的啮合接触面积，又避免齿宽过大带来的载荷沿齿向分布不均的问题。安装边界方面，整个传动组的轴向尺寸需要匹配设备腔体的内部空间，锥齿轮的输入端轴伸长度要适配动力源的安装法兰，输出端直齿轮的轴孔键槽尺寸要和执行端的轴径做公差配合，一般选过渡配合保证扭矩传递的可靠性，同时轴端要预留锁紧螺母的安装位置，防止齿轮运转过程中发生轴向窜动。实际装配时，需要先调整锥齿轮副的啮合印痕，通过增减轴承端盖处的调整垫片厚度，让啮合印痕位于齿面中部偏向齿小端的位置，保证受载后印痕能向齿大端扩展，获得最优的啮合接触状态。直齿轮副的侧隙要控制在标准规定的范围内，侧隙过小会导致运转卡滞、齿面发热胶合，侧隙过大则会带来反向传动空程，影响传动精度。这套组合结构在运转过程中，锥齿轮负责换向的部分因为存在轴向分力，所以中间轴的轴承要选择能承受双向轴向载荷的角接触球轴承或者圆锥滚子轴承，直齿轮啮合主要产生径向力，对应的输出轴轴承可选择深沟球轴承搭配推力轴承的组合，平衡径向与轴向的受力。日常运维中，这类齿轮组多采用脂润滑方式，定期补充润滑脂即可，不需要复杂的油路循环系统，非常适合中小型设备的低成本传动需求，在一些对传动精度要求不是极高的通用设备上，这种结构的加工装配难度低，配件通用性强，后期维护更换成本也远低于复杂的行星传动或者蜗轮蜗杆传动结构。设计建模时要注意轮齿的啮合干涉检查，尤其是锥齿轮和直齿轮衔接的中间轴位置，要保证齿轮的轮毂部分不会和相邻的轴承、腔体壁发生运动干涉，齿轮的退刀槽尺寸要匹配加工刀具的参数，避免出现加工时无法清根、零件无法装配的问题。
