带冷却通风结构的钣金电源箱体

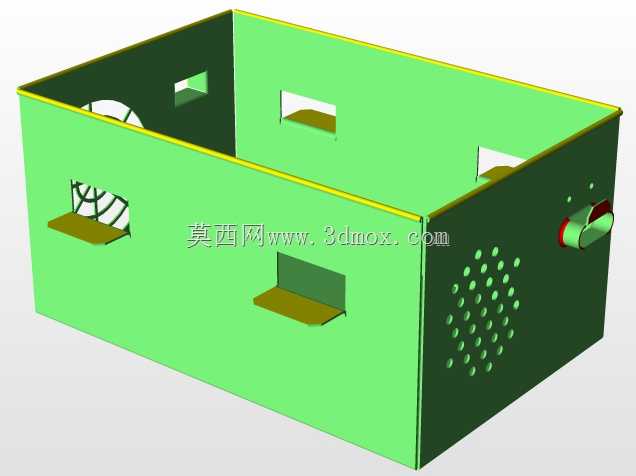

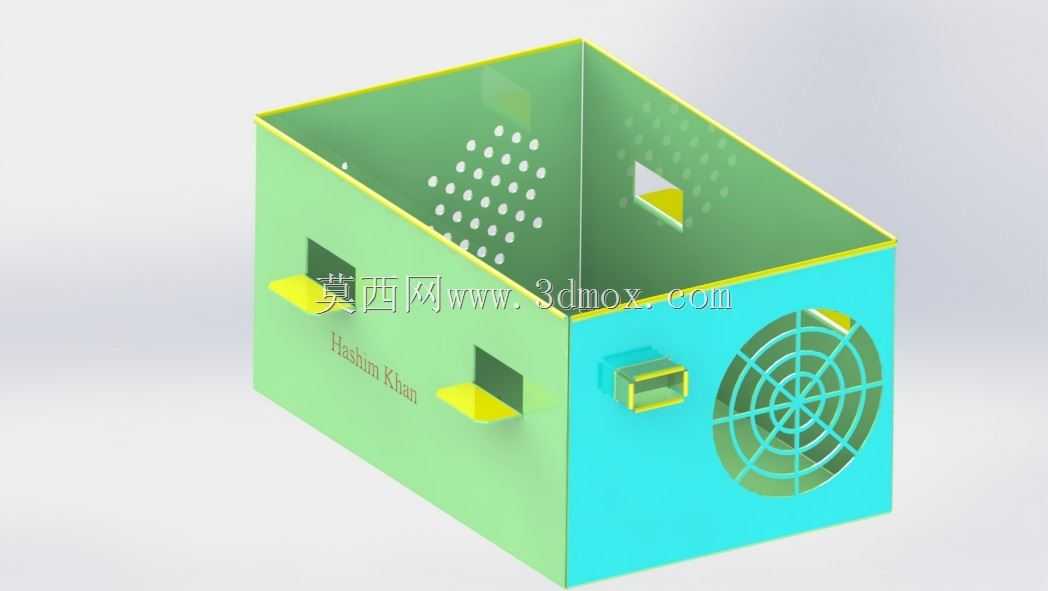

这款钣金电源箱体主要面向工业电控系统、小型工控设备内置供电单元的安装防护场景，日常在车间控制柜、台式工控设备、小型自动化单机的供电模块区域都能见到这类结构的实际应用，核心作用是为内置的电源转换模块、滤波元件、接线端子提供物理防护，同时兼顾内部发热元件的散热需求，避免电源模块长期高温运行出现性能衰减、寿命缩短的问题。从结构设计逻辑来看，整体采用弯折拼合的钣金成型思路，箱体主体为无顶敞口结构，侧壁通过钣金折弯工艺形成规整的直角拼接边，边缘预留的折边既可以提升整体壳体的结构刚性，避免薄钣金受力出现形变，也能为后续上盖安装提供贴合的安装基准面，减少装配时的对位调整工作量。箱体侧壁的功能开孔完全围绕实际使用需求排布：其中一侧面设置大尺寸格栅式通风口，对应内部电源模块的发热核心区域，通风口采用放射状格栅加环形加强筋的结构，在保证通风通流面积足够的前提下，通过格栅的交错结构阻挡大尺寸异物进入箱体内部，同时格栅自身的凸起结构也能提升该区域的钣金强度，避免通风区域受外力出现凹陷变形。与通风口相邻的侧壁设置多组不同规格的接口开孔，每个开孔外侧都预留了凸起的安装定位边，方便后续安装电源输入插座、输出接线端子、开关控件等元件，定位边的高度刚好匹配常规接插件的安装法兰厚度，装配时不需要额外增加垫片就能实现接插件与箱体表面的贴合固定，减少装配工序的零散配件用量。箱体其余侧壁设置阵列式小圆孔通风结构，和大尺寸格栅通风口形成对流风道，当内部电源模块运行发热时，空气可以从阵列小孔进入箱体内部，带走元件表面的热量后从大格栅通风口排出，形成顺畅的自然对流散热路径，不需要额外加装辅助风扇就能满足中小功率电源模块的散热需求，降低整体设备的运行噪音与配件成本。从安装边界来看，箱体的所有向外凸起结构都做了收边处理，接口定位边、通风格栅的凸起高度都控制在5毫米以内，不会在箱体外侧形成突兀的突出结构，方便将整个电源箱嵌入安装到设备的预留仓体内，嵌入安装时只需要贴合箱体外侧的平面即可，不需要为凸起结构额外预留避让空间。箱体内部的转角位置都做了小圆弧过渡处理，避免钣金弯折形成的锐边划伤装配人员的手部，也防止安装内部元件时刮破导线的绝缘层造成短路隐患。敞口结构的上边缘预留了均匀分布的安装孔位，可以根据使用需求搭配金属盖板或者防尘网罩，当应用在多粉尘的车间场景时，可以加装防尘网罩阻挡粉尘进入箱体内部，当应用在洁净环境的设备中时，可以直接安装金属盖板实现全封闭防护，适配不同场景的防护等级需求。箱体侧壁的开孔位置都经过受力校核，大尺寸通风口的边缘通过连续的环形格栅形成加强结构，不会因为开孔面积过大造成侧壁结构强度下降，即使受到轻微的外力碰撞，也不会出现开孔区域变形挤压内部元件的问题。在实际装配流程中，这类钣金箱体可以先完成所有侧壁元件的预装，再将电源模块从敞口侧放入箱体内部，通过箱体底部预留的固定孔位完成模块的锁紧固定，最后盖上上盖即可完成整个电源单元的装配，整个装配流程不需要复杂的工装辅助，适合批量生产时的流水线装配作业，能有效提升单台产品的装配效率。
