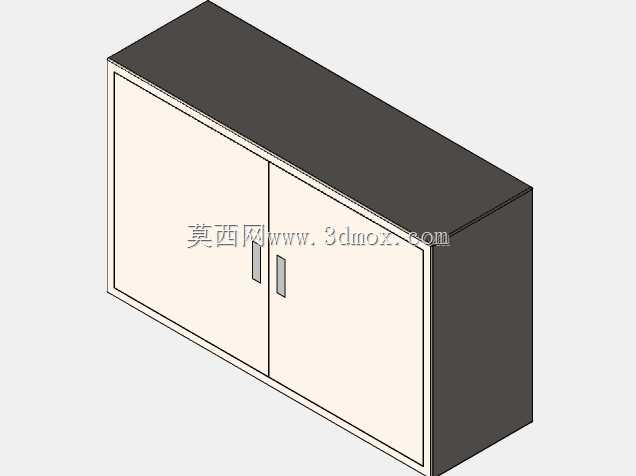

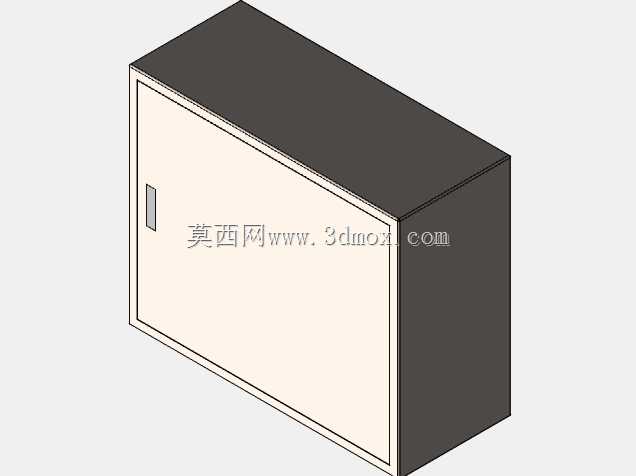

壁挂式双开门简易控制箱体结构设计

这款壁挂式双开门控制箱体，主要面向小型单机设备、工位旁就近电控布置、小型生产线末端控制节点这类场景设计，区别于落地式大型电控柜，它不需要预留地面安装空间，可直接固定在墙面、设备侧立面或者型材支架上，能大幅节省车间内的宝贵安装空间，尤其适合空间紧凑的自动化工位、小型加工设备配套电控集成使用。从实际用途来看，它可以容纳小型PLC模块、接线端子排、小型断路器、继电器组这类低压电控元件，作为设备就近操作的控制载体，也可作为小型分布式IO站的防护外壳，避免车间内的粉尘、切削液飞溅触碰内部带电元件，同时双开门的设计在检修时可以完全敞开正面操作空间，不需要像单开门结构那样预留单侧开门的回转空间，在狭窄安装位的适配性更好。设计思路上整体采用1.6mm厚度的SPCC冷轧钢板作为主体材质，这个厚度兼顾了箱体的结构刚性与钣金加工的折弯工艺性，不会因为板材过薄导致焊接、折弯后出现变形翘曲，也不会因为板材过厚增加不必要的材料成本与整体重量。外形尺寸上宽度为800mm，高度为500mm，深度为250mm，这个尺寸边界是经过实际元件排布验证的：内部深度250mm可以容纳常规厚度的导轨安装元件，预留出接线与走线的空间，不会出现元件装完后门板无法闭合的问题；800mm的宽度可以并排安装两列导轨元件，中间预留走线槽的位置；500mm的高度适配常规成年人站立操作的视线高度，壁挂安装后操作元件不需要过度抬手或者弯腰。安装边界方面，箱体背部预留壁挂固定的安装孔位，固定孔位的间距做了标准化设计，适配常规墙面膨胀螺栓安装以及型材支架的T型螺栓固定，箱体边缘做了折弯翻边处理，既提升了箱体整体的抗扭刚性，也能避免安装检修时锋利的板材边缘划伤操作人员。门板采用对开结构，中间加装锁具实现闭合锁紧，门板和箱体框架的接触位置预留密封胶条的安装槽，可根据使用场景加装密封胶条提升防护等级，满足不同车间环境的防护需求。整体结构没有多余的复杂造型，所有折弯、焊接位置都遵循常规钣金加工的工艺要求，不需要特殊的加工设备即可完成生产，制造成本可控，同时结构强度满足常规工业场景的使用要求，在元件排布上内部预留了导轨安装位与接地螺柱，符合低压电控箱体的常规布线与安全规范。
