方形200安培户用工业电表外观结构

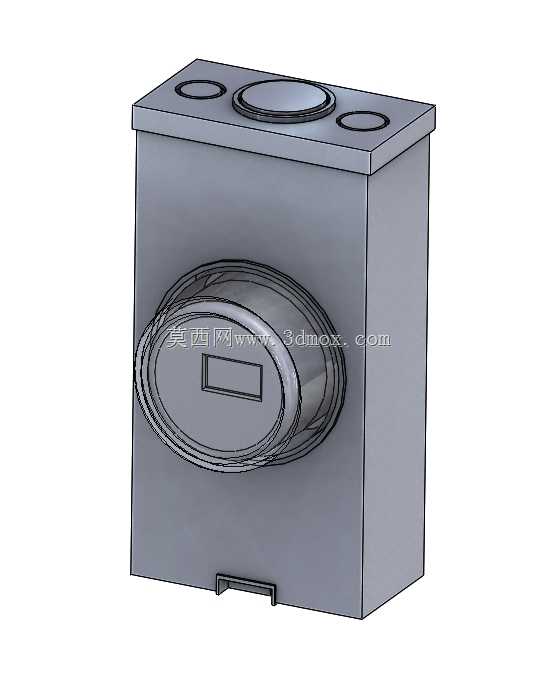

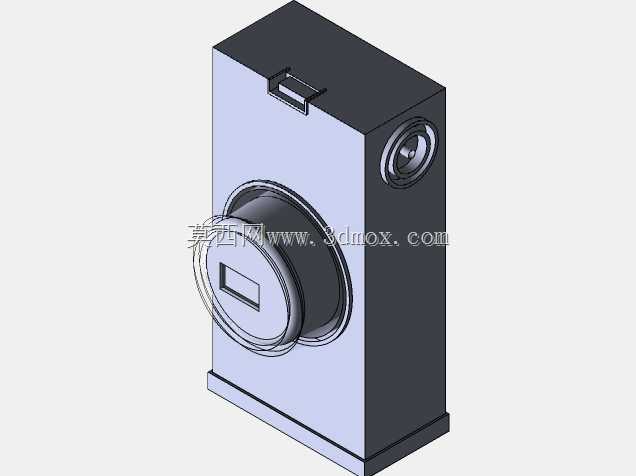

这款200安培规格的方形电表，主要面向低压配电场景的电能计量需求，常见于小型工商业配电回路、大容量居民入户进线、车间分路配电等场景，作为回路电能消耗的计量终端使用，适配200A额定电流的交流供电回路，满足大负载进线的计量精度与安装强度要求。从结构设计来看，整体采用方正立式壳体布局，主体为封闭金属冲压壳体，正面突出设置圆形读数观察窗，窗体做多层阶梯式翻边结构，既可以强化窗体与壳体的连接强度，也能为透明防护面板预留安装槽位，避免面板受外力磕碰直接碎裂，同时翻边结构可引导表面凝露水流向壳体外侧，防止水汽渗入壳体内部影响计量元件运行。壳体顶部设置三个圆形接口位，居中的大口径接口为主进线穿线位，两侧对称布置的小口径接口为出线或二次信号线穿线位，所有接口均做卷边处理，避免穿线时割伤线缆绝缘层，接口位置居中排布可平衡接线后的线缆受力，减少长期使用中线缆拉扯对端子排的应力影响。壳体底部设置外翻式卡扣结构，用于和配套安装底座快速扣合锁定，安装时可先将底座固定在墙面或安装梁上，再将表体对准卡扣下压即可完成固定，无需在表体侧面额外打孔固定，能有效保证壳体的密封完整性，降低粉尘、潮气从安装孔渗入的概率。设计过程中优先考虑了现场安装的操作便利性，整体外形的长宽高比例适配常规嵌入式或壁挂式安装位的预留尺寸，壳体侧面为平整直面，多表并排安装时可紧密贴合排布，节省配电盘内的安装空间，壳体边角做小半径圆角处理，既避免锐边划伤安装人员，也不会过多占用相邻设备的安装间隙。正面观察窗的突出高度经过反复校核，既保证内部字轮或数显模块有足够的安装空间，也不会因突出过多导致在狭窄配电空间内被磕碰损坏，观察窗的可视角度覆盖正面120度范围，运维人员站在电表正前方或侧方一定角度都可清晰读取计量数值，无需刻意俯身或侧头调整视角。壳体的板材厚度选用兼顾结构强度与材料成本，壳体表面做平整喷涂处理，无多余凸起结构，日常运维擦拭清灰时不会有积灰死角，顶部接口的位置排布对应内部端子排的接线顺序，接线时线缆从顶部垂直进入后可直接压接在对应端子上，无需在壳体内部做多余弯折，减少接线工作量的同时也避免线缆弯折过度导致的线芯损伤。从安装边界来看，表体安装后正面与柜门或配电盘面板的预留间隙控制在合理范围，不会因柜门关闭挤压到正面观察窗，顶部接线完成后线缆的弯曲半径满足低压配电施工规范要求，不会出现线缆死折影响载流量的情况，底部卡扣的锁定强度可承受表体自身重量以及接线后的线缆拉扯力，即使在有轻微振动的车间配电场景下也不会出现松脱移位的情况。内部腔体的预留空间可同时容纳计量模块、接线端子、必要的电流采样元件，腔体内部的安装柱位置与常规计量元件的安装孔位匹配，结构设计时预留了足够的电气安全间隙，确保带电部件之间、带电部件与壳体之间的爬电距离符合低压电气设备的安全要求，避免长期运行中出现击穿、拉弧等安全隐患。
