适配步进电机的M5带套筒螺纹连接轴

在小型自动化执行机构的传动链路搭建中，这类带套筒结构的螺纹轴属于非常典型的动力输出转接零件，日常做小型滑台、点胶头微调机构、小型物料推送装置的结构设计时，经常会遇到步进电机输出轴和执行端螺纹传动件不匹配的问题，这个零件就是针对这类场景做的转接设计。从实际使用场景来看，它主要适配28BYJ-48-5V这类常见的微型步进电机，这类电机本身输出轴是5mm直径的光轴，自带的输出扭矩不大，多用于轻载的精密位移场合，很多时候执行端需要用到M5规格的外螺纹来连接螺母座、带动滑块做直线运动，直接在电机轴上加工螺纹不仅会破坏电机轴的原有强度，批量改装的成本也很高，这种预制好的转接轴就可以直接套在电机输出轴上完成动力转接。

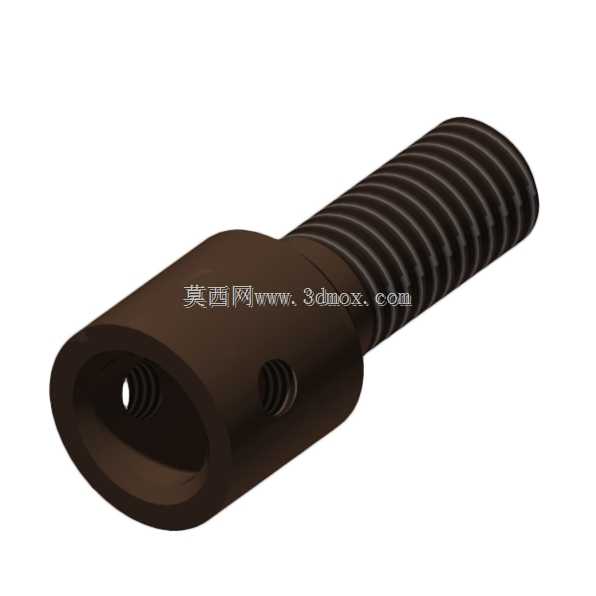

从功能特性上看，这个零件一端是深度5mm的内孔套筒，和电机输出轴做间隙配合，装配时不需要额外做轴端的复杂加工，套筒侧壁预留了两个M2规格的紧定螺钉安装位，也就是日常说的蜗杆钉锁紧位，装配时将套筒完全套入电机输出轴到限位位置，拧紧两个径向分布的紧定螺钉，就可以靠螺钉的顶紧力实现轴和套筒的无相对滑动传动，相比顶丝单点锁紧的结构，两个对称分布的锁紧点可以让轴的受力更均匀，避免长期正反转切换时出现松动跑位的问题，也不会因为单点顶紧造成电机轴局部压痕过深，后期拆卸维护更方便。零件的另一端是标准M5外螺纹段，螺纹长度10mm，这个长度刚好适配市面上绝大多数小型直线滑台的M5铜螺母、塑料螺母座，不需要额外截断螺纹，装配时可以直接和螺母配合，将电机的旋转运动转化为直线运动，螺纹的精度满足轻载传动的需求，不会出现卡滞、传动间隙过大的问题。

从设计思路上看，整个零件采用一体化结构，套筒段和螺纹段没有拼接焊缝，整体是棒料一次加工成型，避免了拼接结构带来的同轴度误差，要知道微型步进电机的输出轴本身直径小，转速虽然不高但如果转接件同轴度差，转动时会产生明显的径向跳动，不仅会带来运行噪音，还会额外增加电机的负载，严重时甚至会导致电机丢步，一体化加工的结构可以很好地控制套筒内孔和外螺纹的同轴度，保证转动时的动平衡。套筒的内孔深度刚好覆盖电机输出轴的标准插入长度，不会因为套筒过短导致配合面不足、锁紧后轴晃动，也不会因为套筒过长和电机端盖产生干涉，安装时可以直接推到底，不需要反复调整插入深度。零件的外形没有多余的凸起结构，最大外径控制在合理范围，安装后不会和周边的电机安装支架、光电限位开关产生空间干涉，适合在紧凑的小型设备内部安装。

从安装边界来看，装配时只需要保证电机输出轴表面没有油污、毛刺，将套筒推入到轴的根部，两个紧定螺钉分别对准电机轴上预先磨出的平面（如果没有磨平面也可以直接顶在光轴表面，只是定期检查锁紧状态即可），拧紧力矩控制在M2螺钉的合理范围内，不要过大力矩导致螺纹滑牙，螺纹端连接负载时，要保证负载的运动方向和螺纹轴的轴线重合，避免承受过大的径向力，毕竟这个零件是针对轻载场景设计的，过大的径向载荷会导致轴弯曲变形，影响传动精度。在实际选型时，如果是用于垂直方向的轻载提升、或者需要频繁正反转的场合，还可以在螺纹端增加防松螺母，避免负载反向带动轴转动出现位置偏移。这类零件虽然结构简单，但在小型自动化设备的快速搭建、非标小设备的改装中实用性很强，省去了自行加工转接轴的测绘、打样周期，结构经过实际验证，锁紧可靠，同轴度有保障，能够满足大部分微型步进电机的螺纹传动转接需求。
