可3D打印无呼吸机配套压力检测装置

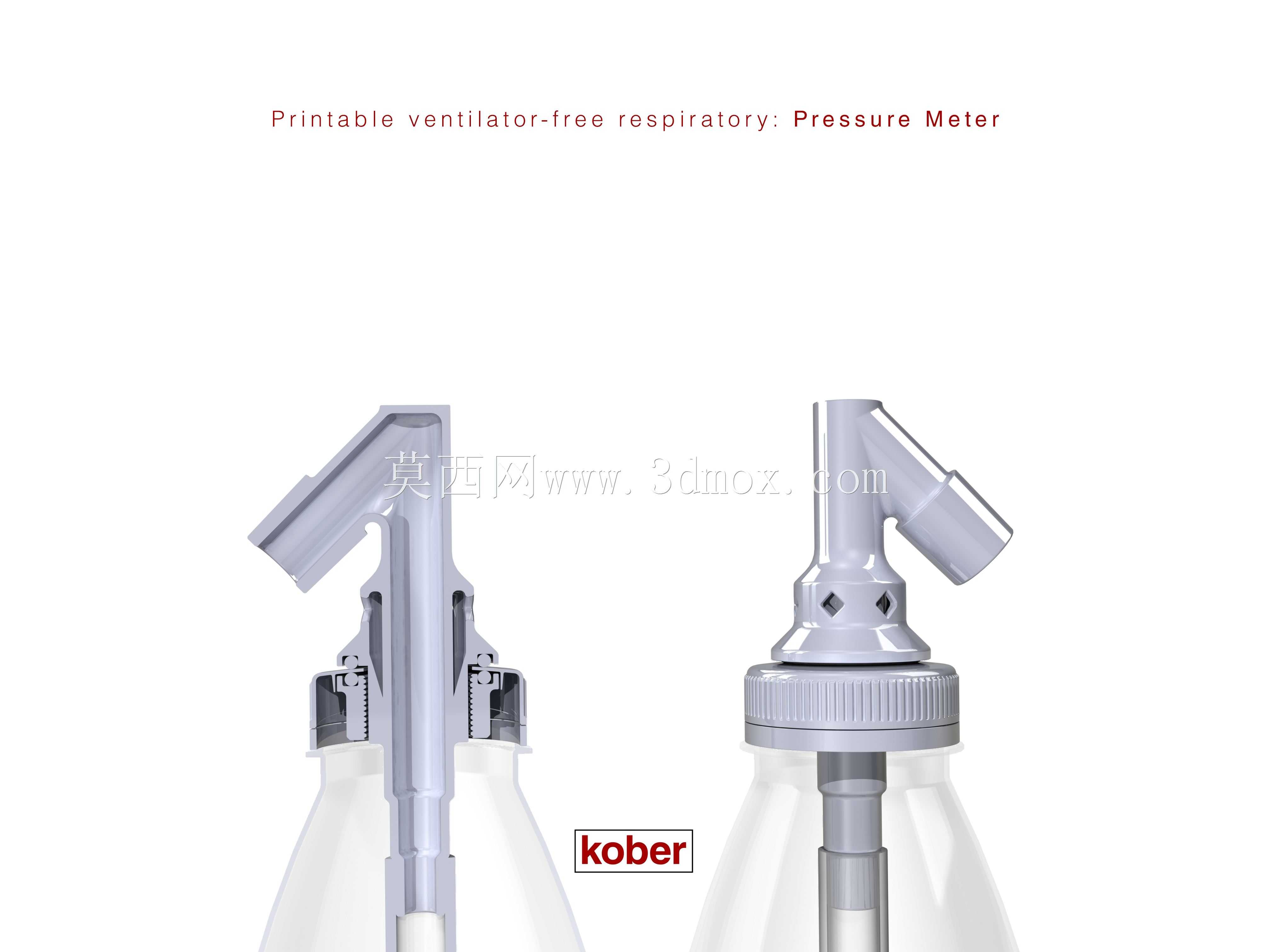

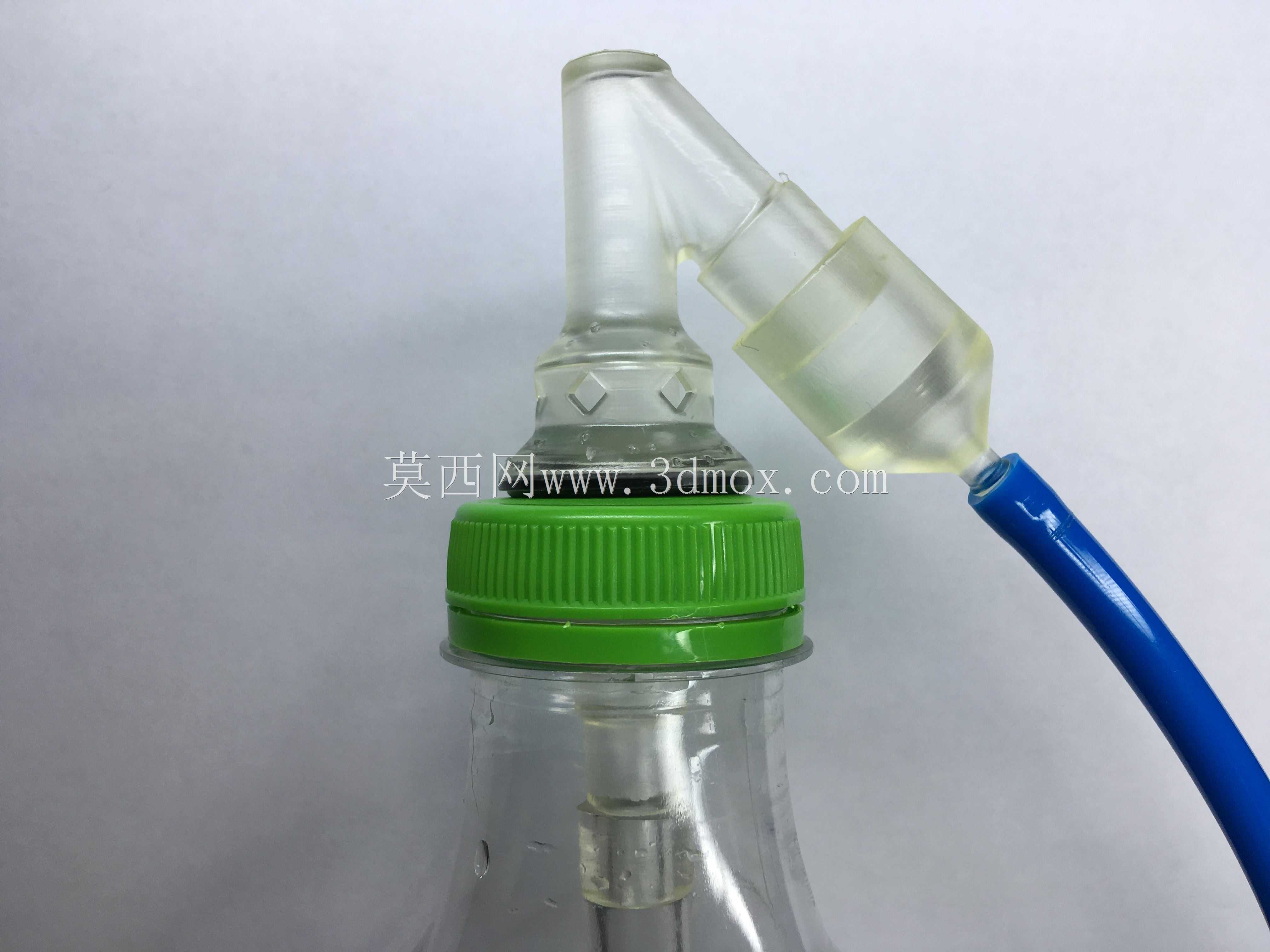

在应急呼吸辅助场景中，当常规呼吸机资源紧张时，这类无需配套呼吸机的压力检测装置可快速通过3D打印完成制作，适配简易呼吸支持回路的压力监测需求，主要用于实时读取呼吸回路内的压力数值，避免压力过高造成气道损伤，或是压力不足无法实现有效通气。从结构设计来看，该装置采用水力测压的基本原理，依托p=ρgh的液柱压力公式实现压力测量，测量单位采用厘米水柱，完全贴合呼吸支持场景下的压力量程需求，无需额外的电子传感元件，仅依靠液柱高度差即可完成压力读数，在缺乏电子元器件的应急场景下具备极强的适配性。装置的上部为气路连接结构，采用标准的锥度接口设计，可直接适配常规呼吸回路的管路口径，无需额外转接头即可完成安装，接口处做了加厚处理，避免反复插拔造成结构开裂，同时侧面预留的旁通接口可兼顾呼气端的气路导通，不会阻碍呼吸回路的正常气流通行。中部的调压密封结构采用旋钮式设计，表面做了滚花纹理处理，徒手即可完成拧紧操作，无需借助额外工具，密封面采用锥面配合结构，可保证液柱腔与气路腔之间的密封性能，避免漏气造成压力读数偏差。下部为储液腔结构，采用透明瓶体适配设计，可直接搭配常规的透明塑料瓶作为储液容器，进一步降低制作门槛，打印时仅需完成上部的功能结构部分即可，无需打印整个储液腔体，大幅减少打印材料消耗与打印时长。设计过程中充分考虑了3D打印的工艺特性，所有结构均采用无支撑打印的朝向设计，避免支撑拆除后造成的表面粗糙影响密封性能，所有流道内壁均做了0.2mm的圆角过渡，减少打印过程中的层纹凸起造成的气阻或液阻。安装边界方面，装置整体的最大外径不超过50mm，总高度控制在120mm以内，可直接安装在呼吸回路的近端位置，不会占用过多的安装空间，也不会对回路的管路走向造成额外干涉。实际使用时，仅需在储液腔内注入指定液位的清水，将装置接入呼吸回路，即可通过液柱的上升高度直接读取当前回路内的压力值，根据作用力与反作用力的平衡原理，液面上方的气路压力与液柱底部的压力完全相等，因此液柱的高度数值即可直接对应厘米水柱单位的压力值，读数直观无需额外换算，非专业人员经过简单说明即可完成操作与读数。结构上还做了防溢出设计，液柱腔的顶部预留了缓冲空腔，即使压力短暂超过常规量程，液体也不会直接喷出进入气路，提升使用过程中的安全性。针对不同的使用场景，该装置的接口尺寸可根据实际使用的管路口径做快速调整，建模时所有配合尺寸均做了参数化设置，仅需修改对应参数即可生成适配不同管路的版本，无需重新进行整体结构设计。在基层医疗应急场景、户外急救场景、或是临时隔离点的呼吸支持配置中，这类可快速打印制作的压力检测装置，可有效填补专业设备不足的缺口，为简易呼吸支持设备提供可靠的压力监测手段，避免因压力参数不可控造成的二次伤害。整个结构没有复杂的运动部件，不存在易损结构，打印完成后仅需简单去除支撑、清理流道即可投入使用，后期维护也仅需更换储液瓶内的液体即可，无需复杂的消毒或校准流程，适配应急场景下的快速部署需求。
