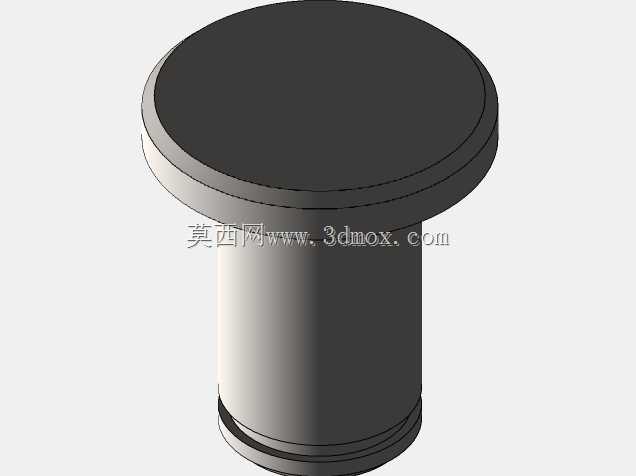

大众T2车型扎维亚斯达楚金属安装支架

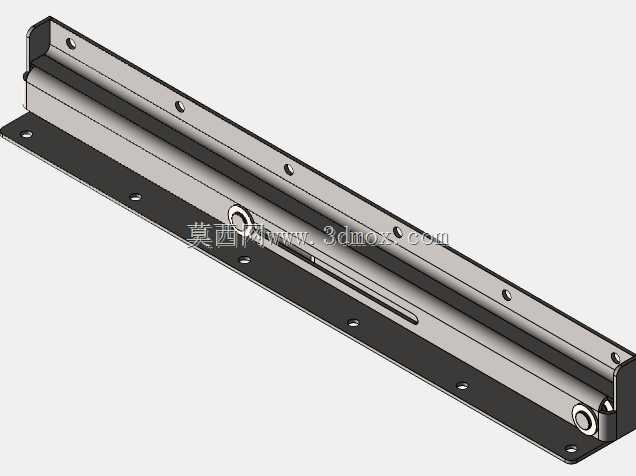

做商用车车身结构设计快十二年，经手的轻型客车钣金支架类零件没有一百也有八十，看到这个长条形钣金支架的第一眼，就能对应上大众经典T2车型侧围区域的安装固定构件，这类零件看着结构简单，实则是车身附件安装的核心承载基础，容不得半点尺寸偏差。先从实际装车场景说，这类支架一般布置在车身侧围内板与外板之间的空腔位置，主要承担侧围饰板、扶手、线束固定卡扣甚至部分小型内饰附件的承载功能，T2作为经典的轻型客货车，后期使用场景覆盖客运用途、货运改装甚至旅居车改造，这个位置的支架既要满足原厂状态下内饰件的安装精度，也要预留足够的冗余强度应对后期改装带来的额外载荷，不能出现车辆行驶几万公里就支架变形、饰板异响的问题。再说到设计思路，这类长条形钣金支架没有采用复杂的冲压成型结构，整体用等厚度的冷轧钢板一次折弯成型，截面采用带翻边的槽型结构，不是单纯的平板结构——平板件长度超过300mm之后自身刚性会大幅下降，车辆行驶过程中的振动很容易引发共振，带两侧小翻边的槽型截面在不增加板材厚度的前提下，能把零件的截面惯性矩提升三倍以上，有效抑制长尺寸零件的振动变形。零件上的安装孔位排布是经过载荷校核的，沿长度方向均匀分布的通孔是用于和车身侧围内板的焊接螺母座匹配安装，孔位的间距严格遵循车身安装点的布置规范，两端的折弯带孔结构是用于端部的辅助固定，避免长支架在两端出现悬臂式的自由端，防止车辆颠簸时端部出现翘曲变形。零件中间位置的长条形开槽不是减重设计那么简单，一方面是为了避让侧围内板上凸起的冲压筋，避免安装时出现干涉，另一方面这个开槽也能作为线束的穿越通道，让侧围区域的线束可以从支架内侧规整排布，不用额外增加线束固定卡扣，减少装配工序的零件数量。说到安装边界，这个支架的安装平面度要求控制在0.3mm以内，和车身内板贴合的面不能有明显的冲压回弹，不然打紧安装螺栓之后会产生额外的装配内应力，长期受路面振动载荷影响容易出现应力集中开裂的问题；零件的折弯圆角严格匹配板材厚度的1.5倍要求，既不会因为圆角太小导致折弯处出现裂纹，也不会因为圆角太大导致安装面贴合不严。从功能特性上看，这个支架的表面采用电泳防锈处理，因为安装在车身空腔内部，日常使用中容易积聚冷凝水，普通的喷漆处理很容易在三到五年就出现锈蚀，电泳层能覆盖到板材的所有折弯缝隙位置，防锈能力能满足整车全生命周期的使用要求。很多刚入行的结构工程师做这类长钣金支架的时候，容易犯的错误就是只关注安装孔位的对错，忽略零件自身的刚性设计，要么把板材选太厚增加整车自重，要么截面设计不合理导致零件共振，实际上这类支架的设计核心是在最小的材料消耗下，满足安装点的刚度要求和位置精度，每一个翻边的高度、每一个孔位的边距、每一个开槽的位置，都要结合实际装车的受力情况、装配工艺、避让需求反复调整，比如这个支架端部的小折弯翻边，角度不是严格的90度，而是带88度的微小预变形，就是为了抵消冲压成型后的回弹量，保证装车之后端部能完全贴紧车身安装面，不会出现缝隙。另外在装配流程里，这个支架属于车身焊装阶段就要上线安装的零件，不是总装阶段的内饰件，所以零件上的所有安装孔位都要和焊装夹具的定位销匹配，孔位的位置度公差要控制在±0.2mm以内，不然焊装的时候没法顺利装夹，会直接影响生产线的节拍。很多人觉得这类小钣金件没有技术含量，实际上在量产车型上，哪怕是一个最简单的长支架，从最初的断面设计、CAE刚度校核、冲压工艺性验证，到装车后的路试验证、异响测试，要经过至少五轮的设计迭代，才能最终定型，毕竟商用车的使用工况比乘用车复杂得多，经常要走非铺装路面，车身的扭转振动幅度更大，这类基础安装零件如果可靠性不足，后续售后会出现大量的饰板松动、异响甚至零件断裂的问题，反而会增加更多的售后成本。
