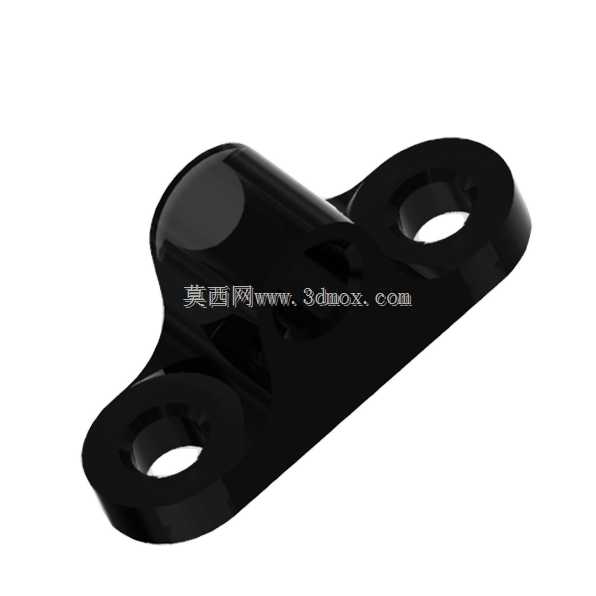

5毫米轴双安装孔固定支撑座结构

日常做小型传动机构、桌面级实验装置或者轻型自动化模组的时候，经常会遇到小直径光轴的固定支撑需求，这类5毫米直径的轴是小型传动结构里非常常用的规格，对应的支撑座如果选型或者设计不合理，很容易出现轴跳动、安装对位偏差、长期使用后松动移位的问题，直接影响整套机构的运行精度。这款支撑座的结构设计完全围绕小直径轴的稳定支撑需求展开，主体采用一体化的成型结构，轴套部分和安装底板没有拼接缝隙，避免了装配式结构常见的装配公差累积问题，轴孔的同轴度可以得到很好的保证，轴穿入后不会出现偏斜卡滞的情况。

从安装边界来看，底板采用了对称双孔的布局，两个安装孔的中心距经过适配常规轻型安装场景的设计，适配M4规格的螺钉进行固定，安装时不需要额外加工复杂的定位槽，只需要在安装基面打好对应位置的螺纹孔或者过孔，就可以完成固定，安装孔周边做了局部的加厚处理，螺钉锁紧的时候不会因为局部壁厚不足导致底板变形，也能提升长期使用下的连接可靠性，避免设备运行过程中的振动导致螺钉松脱。轴套部分的高度经过合理设计，既保证了和5毫米轴的配合长度足够，提供稳定的径向支撑，避免轴在支撑位置出现过大的挠度，又不会因为轴套过高增加不必要的结构重量和安装空间占用，适配4.3x9x0.8规格的垫圈使用，可以在轴的轴向定位时调整间隙，补偿加工和装配带来的尺寸误差，保证轴转动时的轴向窜动量控制在合理范围内，不会出现轴向窜动过大导致传动脱节或者摩擦异响的问题。

这类支撑件的应用场景非常广泛，在小型传送带模组的从动辊支撑、3D打印机的光轴导向辅助支撑、小型实验设备的传动轴定位、桌面级机械手的连杆转轴支撑、智能家居的小型传动机构里都能用到，相比一体式的长轴承座，这种轻量化的双孔安装支架占用空间更小，安装灵活性更高，不需要在基面上加工大尺寸的安装槽，在空间受限的小型设备里优势非常明显。设计的时候特意把轴套和安装底板的过渡位置做了圆弧过渡处理，没有尖锐的应力集中角，在承受轴传递的径向载荷的时候，应力可以均匀分散到整个底板上，不会在过渡位置出现应力断裂的问题，即使是用在有小幅振动的传动场景里，结构强度也完全可以满足使用需求。

实际选型使用的时候，需要注意安装基面的平面度，如果基面存在明显的凹凸偏差，锁紧螺钉的时候会导致支架变形，进而影响轴孔的同轴度，导致轴转动阻力变大甚至卡滞，所以安装前需要确认安装位置的平面度符合要求，配合对应规格的垫圈使用时，要注意垫圈的安装方向，保证轴向定位的同时不会给轴施加过大的轴向预紧力，避免轴转动时出现额外的摩擦阻力。轴孔的内径和5毫米轴采用间隙配合的公差设计，既可以保证轴能够顺利穿入，又不会因为配合间隙过大导致轴的径向跳动超差，对于转速不高的轻型传动场景，这种配合精度完全可以满足使用要求，如果是更高转速的使用场景，可以在轴孔内加装对应规格的滑动轴套或者微型轴承，这款支架的轴套壁厚也预留了足够的二次加工余量，方便使用者根据实际需求进行改造。

从结构布局来看，双安装孔的对称设计让支架在承受不同方向的径向载荷时，受力更加均匀，不管轴的受力方向是垂直向下还是偏向侧面，两个安装螺钉都能均匀分担载荷，不会出现单侧受力过大导致支架倾斜的问题，相比单孔安装的支撑结构，这种双孔布局的抗倾覆能力要强很多，在有侧向载荷的使用场景里优势非常明显。整个零件的外形没有多余的冗余结构，所有的结构设计都服务于支撑和安装的核心功能，没有为了外观增加不必要的曲面或者凸起，既方便加工制造，也能在安装的时候避免和周边的其他零部件产生干涉，在紧凑的设备内部安装时，不需要预留过多的避让空间，提升了整套设备的空间利用率。
