减速机箱体铸造壳体结构三维设计

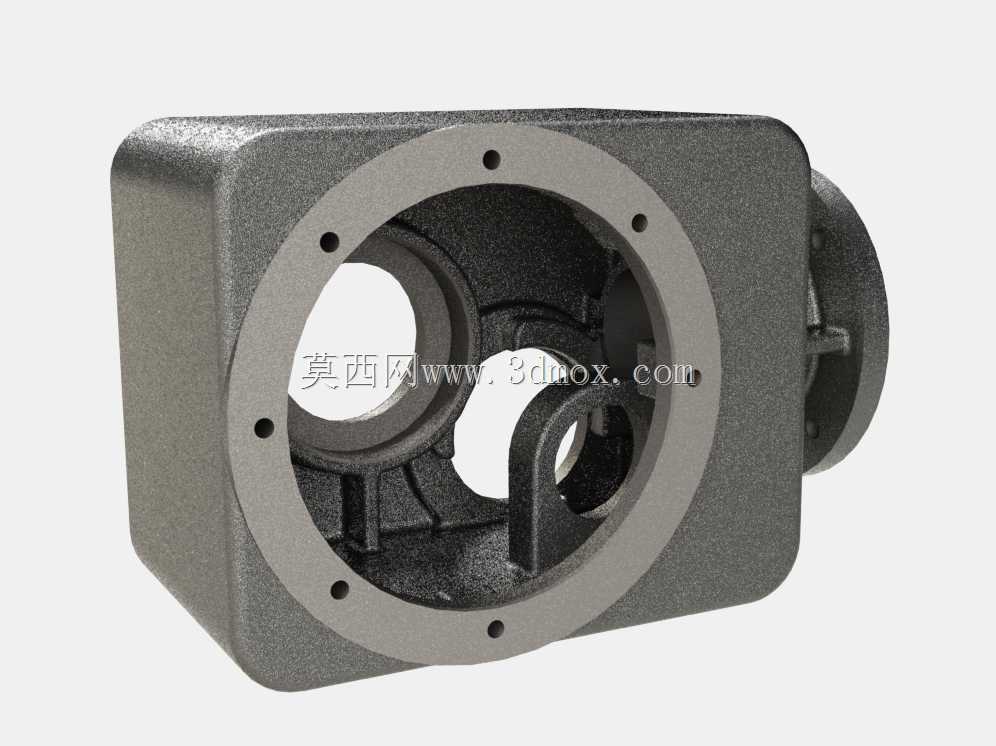

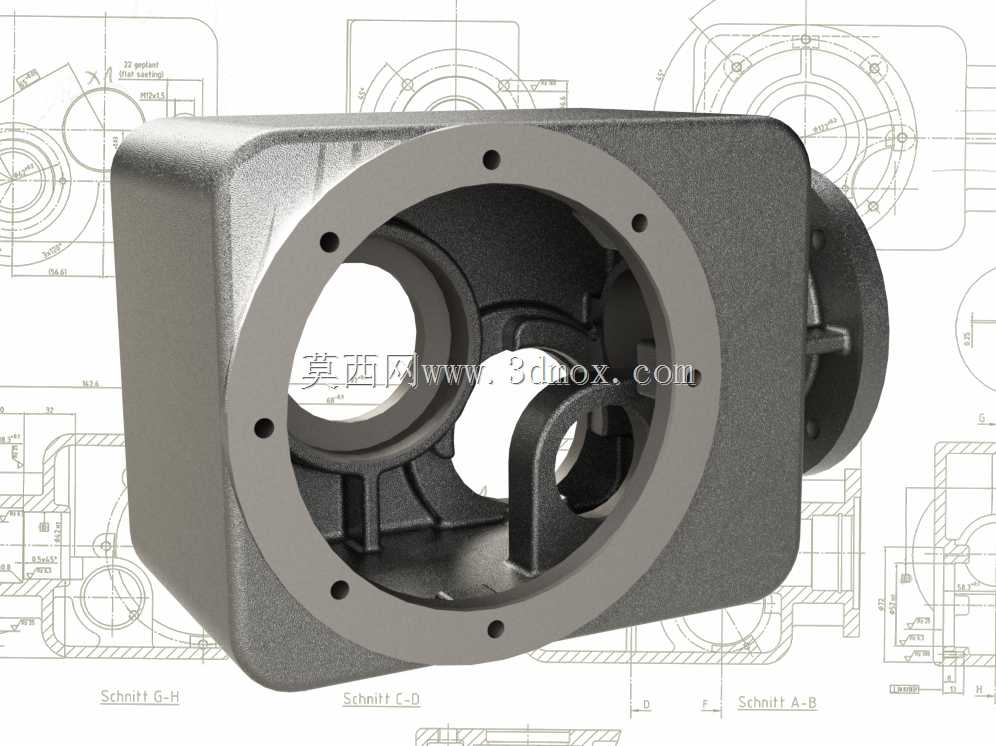

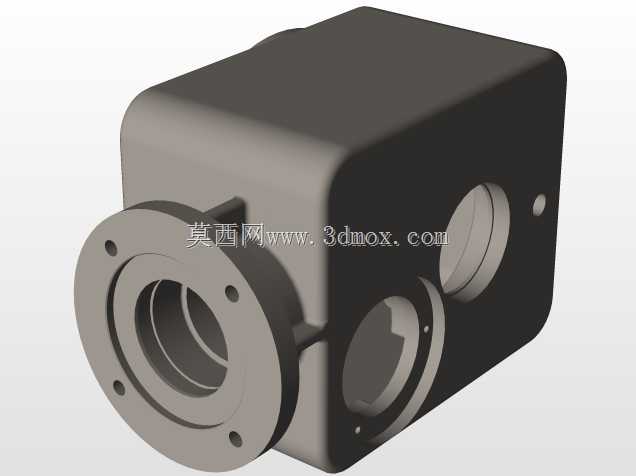

作为传动系统核心承载部件的箱体类零件，其结构合理性直接决定整套传动装置的运行精度与服役寿命，这款壳体结构针对齿轮传动单元的承载需求设计，可适配中等功率段的减速传动场景，常见于输送设备、轻工生产线、小型工程机械的动力传递环节，承担容纳齿轮、轴系、轴承部件，同时密封润滑介质、隔绝外部粉尘杂质、传递并分散传动过程载荷的核心作用。从结构设计逻辑来看，该壳体采用一体化铸造成型的主体结构，方形的外部轮廓在批量生产时便于模具拔模，同时在设备整体装配时可直接贴合安装基准面，减少额外的定位工装需求；前端大尺寸法兰端面均匀分布8个安装螺孔，用于对接端盖或动力输入侧的连接部件，法兰端面加工有精准的定位止口，可保证装配后输入轴与箱体内部轴承孔的同轴度，避免轴系运转时出现偏载磨损。壳体侧面伸出的凸台结构为输出轴的轴承安装位，凸台厚度经过载荷校核，可承受输出端额定扭矩下的径向力，避免轴承孔长期受力出现形变。内部型腔的设计充分考虑了齿轮啮合的空间需求，预留了足够的润滑介质存储空间，内部设置的加强筋结构沿着载荷传递路径分布，在不额外增加壳体整体壁厚的前提下，大幅提升了型腔的结构刚性，可抵消齿轮啮合时产生的交变冲击力，避免箱体出现共振噪音。安装边界方面，壳体底部预留的安装平面可适配通用的传动单元安装机架，各轴承孔的中心距严格按照配对齿轮的中心距公差设计，孔位的形位公差满足IT7级加工精度要求，可保证装配后齿轮侧隙处于合理区间；壳体壁面预留的多个工艺孔位，可用于安装油位观察部件、透气塞、放油螺塞等附属配件，兼顾使用过程中的维护便利性。在实际工程应用中，这类箱体结构需要在建模阶段就充分考虑铸造工艺的可行性，各转角位置均设置了合理的铸造圆角，避免铸件冷却过程中出现应力集中导致的裂纹缺陷，壁厚保持均匀过渡，防止出现缩孔、浇不足等铸造缺陷；同时建模时预留的加工余量可满足后续铣削、镗削工序的加工需求，保证各配合面的表面粗糙度与尺寸精度符合装配要求。针对CAM加工场景，该模型的结构特征清晰，分型面明确，可直接用于生成铸造模具的加工刀路，也可用于后续机加工工序的数控编程参考，各特征的参数化设置便于根据不同的功率、传动比需求快速调整孔位尺寸、中心距参数，缩短同系列产品的开发周期。在实际选型适配时，需要注意该壳体的内部型腔尺寸可容纳的齿轮最大直径、轴系跨距，匹配对应的轴承型号与齿轮参数，保证整套减速单元的额定输出扭矩满足工况需求，同时安装时需保证箱体基准面与机架的贴合度，避免装配应力导致的轴承孔形变，日常运维时可通过壁面预留的油位孔检查润滑介质存量，保证齿轮与轴承处于良好的润滑状态，延长整套传动装置的使用寿命。
