环形密封式齿轮箱端盖结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:315898

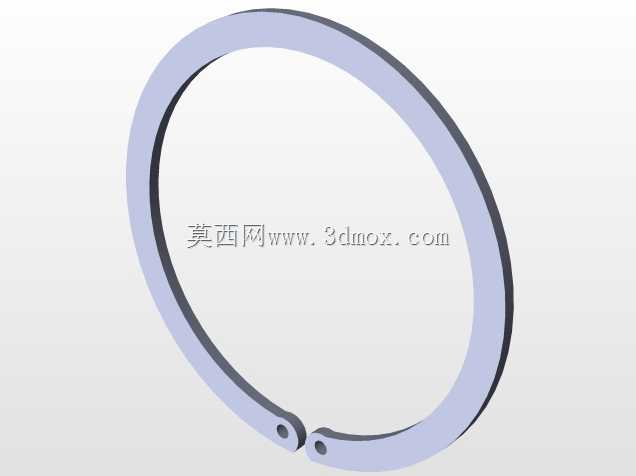

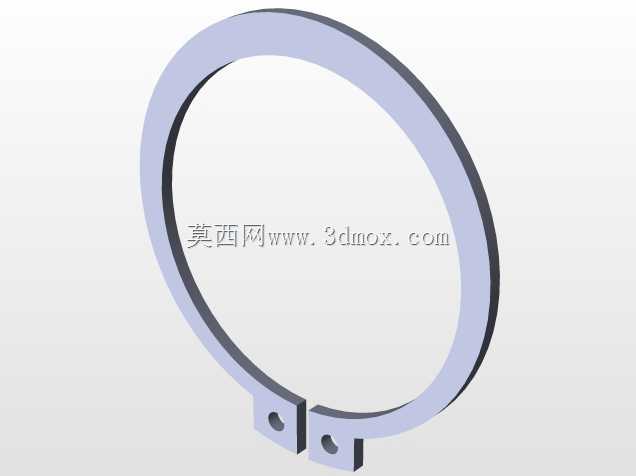

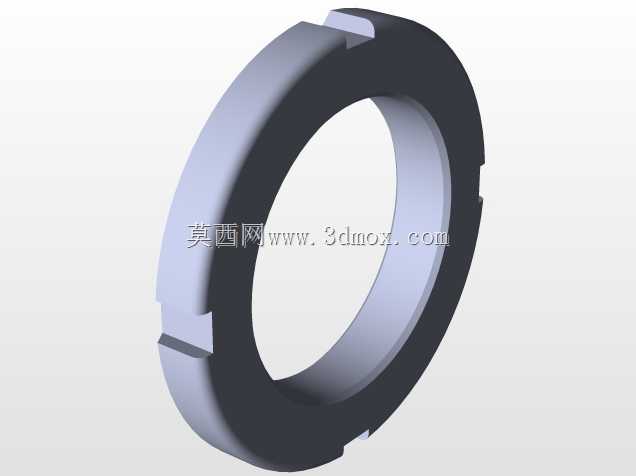

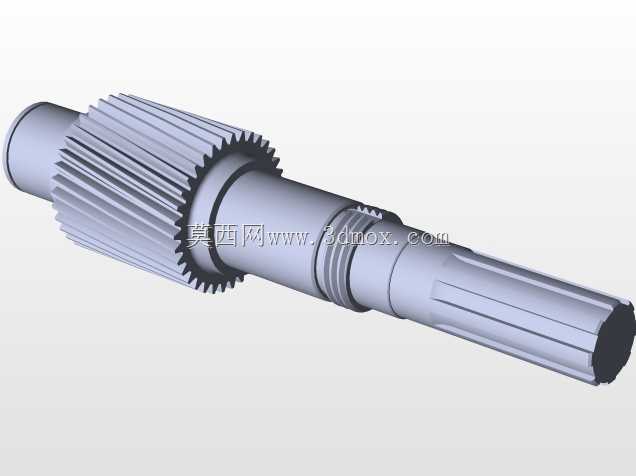

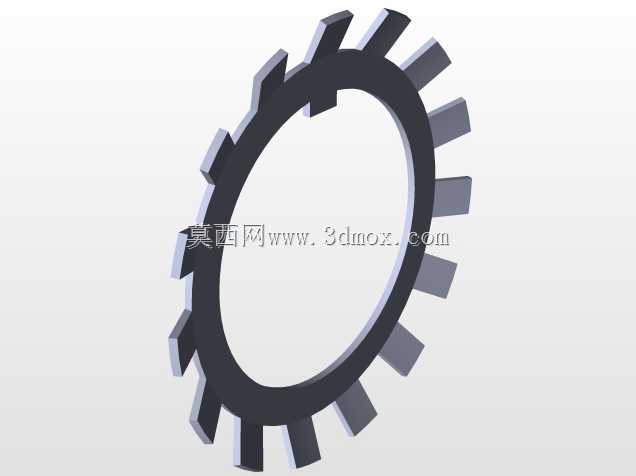

  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计
  • 环形密封式齿轮箱端盖结构设计

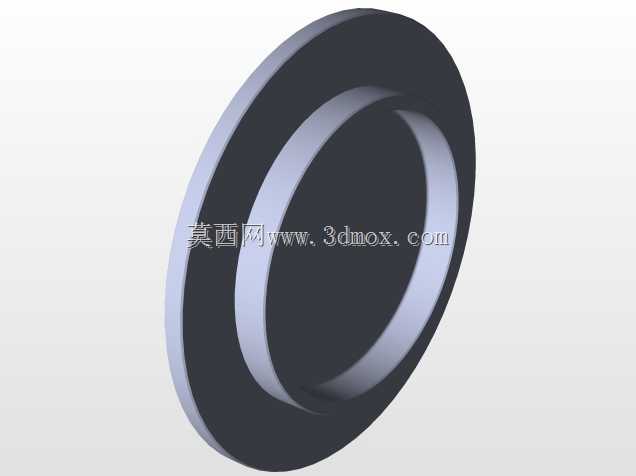

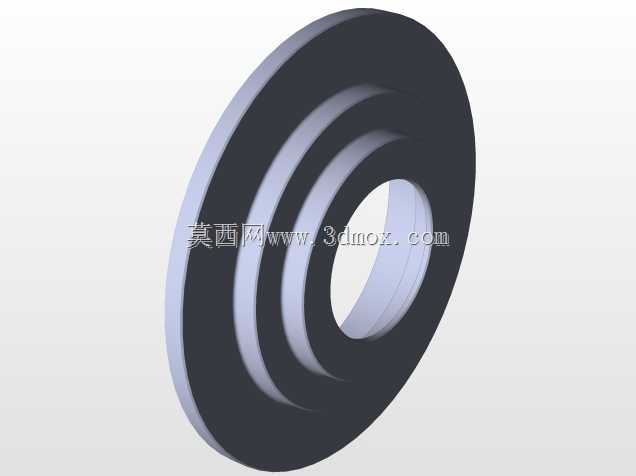

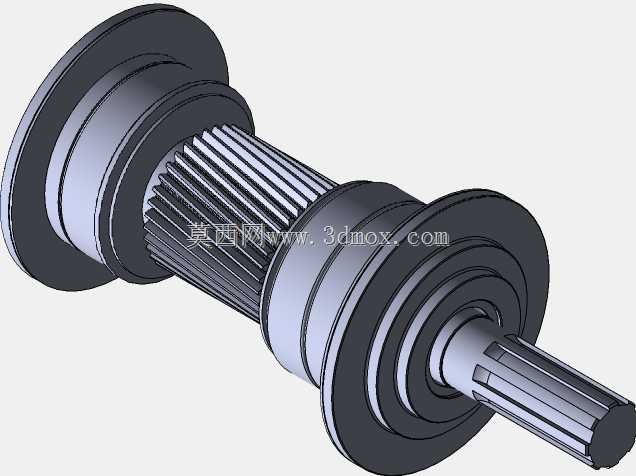

在工业传动系统的布局中,齿轮箱端盖这类构件往往是容易被忽略但直接影响整套传动单元运行稳定性的关键零件,本次呈现的环形结构件,正是适配中小功率闭式齿轮传动箱的密封端盖,主要承担箱体端部密封、轴承外圈轴向定位、阻挡箱内润滑油泄漏同时阻隔外界粉尘水汽侵入箱体内部的作用。从实际应用场景来看,这类端盖广泛适配轻工输送线、小型自动化设备动力头、农用机械辅助传动箱等场景的齿轮箱端部,这类应用场景普遍存在运行环境存在少量粉尘、传动单元连续运行时长较长、日常维护频次较低的特点,因此对端盖的密封可靠性、装配同轴度都有明确的工程要求。

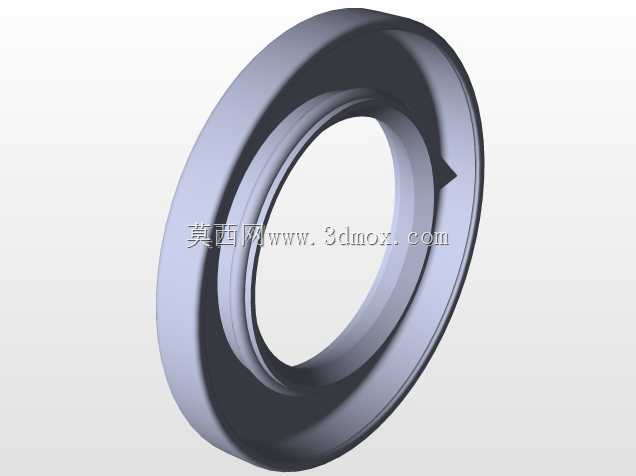

从设计思路上看,该端盖采用阶梯式环形结构,最外侧的大直径凸缘用于贴合齿轮箱箱体的端部安装面,凸缘上预留的均布安装孔位可通过螺栓实现与箱体的刚性连接,安装面的平面度公差需要控制在IT7级以内,避免装配后出现局部间隙导致密封失效。向内延伸的第一阶环形凸台,其外径与箱体端部的安装止口采用过渡配合,装配时可实现自动对中,保证端盖与箱体内轴承孔的同轴度,避免因同轴度偏差导致后续安装的密封件出现偏磨,缩短密封使用寿命。再向内的环形槽结构,是用于嵌入骨架油封的安装位,槽的宽度与深度尺寸按照标准骨架油封的安装尺寸设计,槽壁的表面粗糙度控制在Ra1.6以内,保证油封装配后外圈与槽壁紧密贴合,不会随轴转动出现外圈打滑的问题。最内侧的内孔直径,根据穿过端盖的输出轴直径设计,与轴表面保留合理的间隙,避免运行过程中轴的径向跳动导致端盖内孔与轴表面发生刮擦磨损。

从安装边界来看,该端盖的轴向总厚度需要匹配箱体端部的安装空间,不能过厚导致外部连接件与端盖发生干涉,也不能过薄导致密封槽深度不足,无法为油封提供足够的支撑力。端盖大径的尺寸需要完全覆盖箱体端部的轴承孔,保证轴承外圈的端面能够完全被端盖凸台抵住,实现轴承的轴向定位,避免齿轮轴运行过程中出现轴向窜动,影响齿轮的啮合精度。在材料选择上,这类端盖通常采用HT200灰铸铁铸造后经机加工成型,灰铸铁的减震性能较好,能够吸收齿轮传动过程中传递到箱体端部的部分振动,同时铸造工艺成熟,批量生产成本较低,对于部分有轻量化要求的应用场景,也可以采用铝合金压铸成型,但需要对应调整安装面的压紧力参数,避免螺栓拧紧时导致端盖变形。

在实际装配过程中,需要注意端盖安装面与箱体之间需要加装纸质密封垫或者涂覆密封胶,进一步提升结合面的密封性能,密封槽内装入油封前,需要在油封唇口涂抹少量润滑脂,避免设备初次启动时油封唇口处于干摩擦状态,造成唇口烧损。端盖的螺栓拧紧需要按照对角顺序逐步拧紧,保证端盖受力均匀,避免因单侧受力过大导致端盖倾斜,影响油封与轴的同轴度。从长期运行的角度来看,这类端盖的失效形式主要集中在密封槽磨损、安装面变形、内孔与轴刮擦几个方面,设计时已经针对这些失效点做了对应的结构强化,比如密封槽位置增加了壁厚余量,安装凸缘的厚度做了加强,保证螺栓压紧时不会出现翘曲变形,内孔边缘做了倒角处理,既方便装配时穿过轴件,也能避免锐边割伤轴表面或者密封件。

对于结构设计从业者来说,这类看似简单的环形端盖,实际上需要综合考虑密封、定位、装配、加工工艺等多方面的因素,任何一个尺寸的公差设置不合理,都可能导致后续装配出现问题,或者运行过程中出现漏油、轴承窜动等故障。建模过程中需要严格按照配合关系设置各段直径的公差带,止口位置的过渡配合公差、密封槽的尺寸公差、内孔的间隙配合公差都需要对应机械设计手册的标准值选取,同时要考虑加工工艺性,比如所有转角位置都设置合理的铸造圆角,避免应力集中,机加工面预留足够的加工余量,非加工面保持铸造表面即可,不需要额外加工,控制加工成本。在三维建模时,需要将安装孔的位置按照均布排列准确绘制,同时要注意孔位与箱体上的螺纹孔位置完全对应,避免出现装配时孔位错位的问题,对于密封槽的绘制,要准确还原槽的倒角与圆角细节,因为这些细节直接影响油封的装配效果。
