可打印无呼吸机HEPA内联高效过滤器

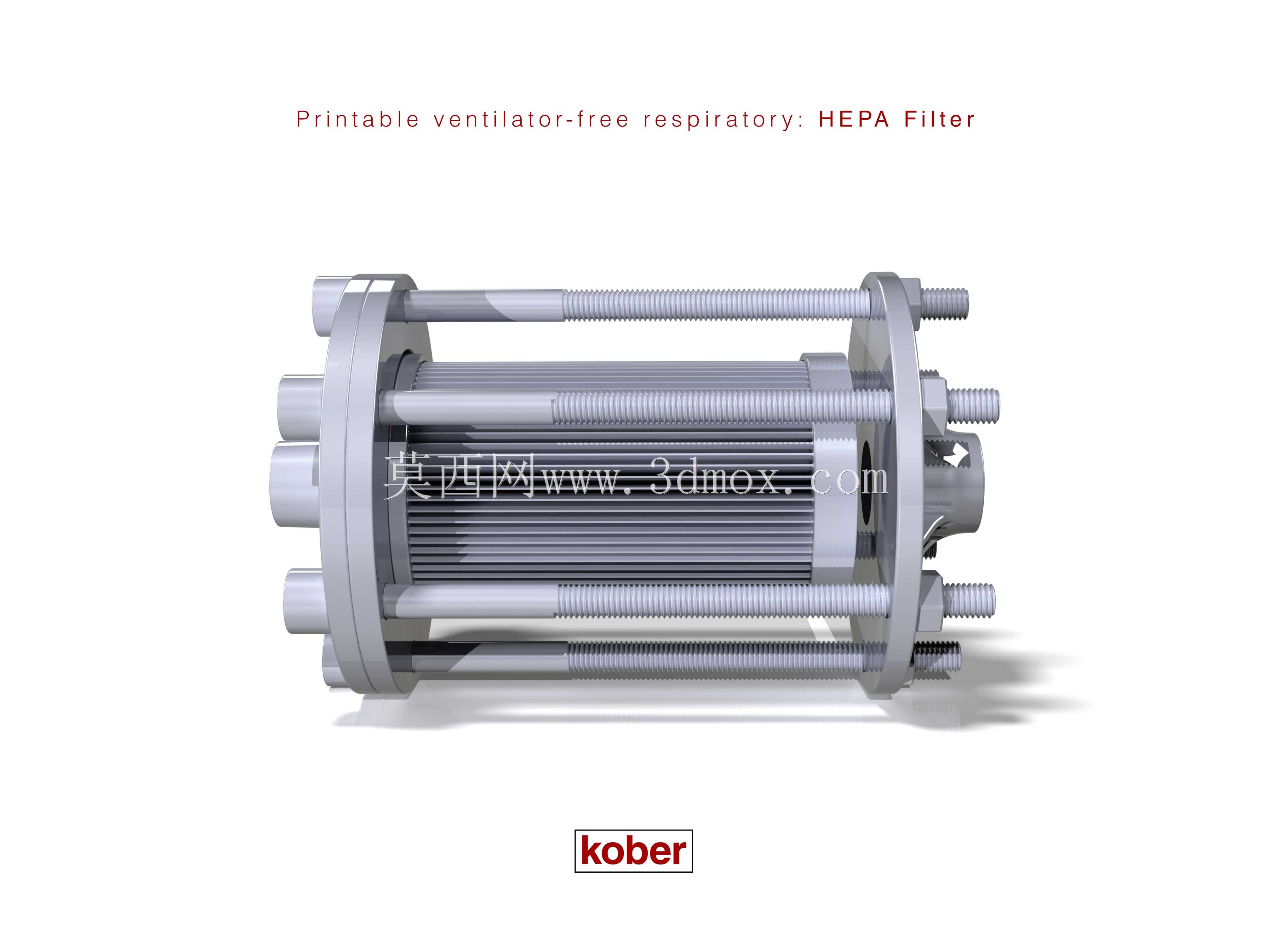

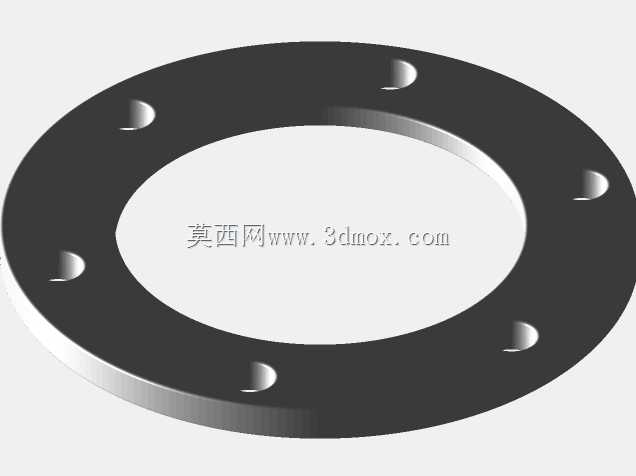

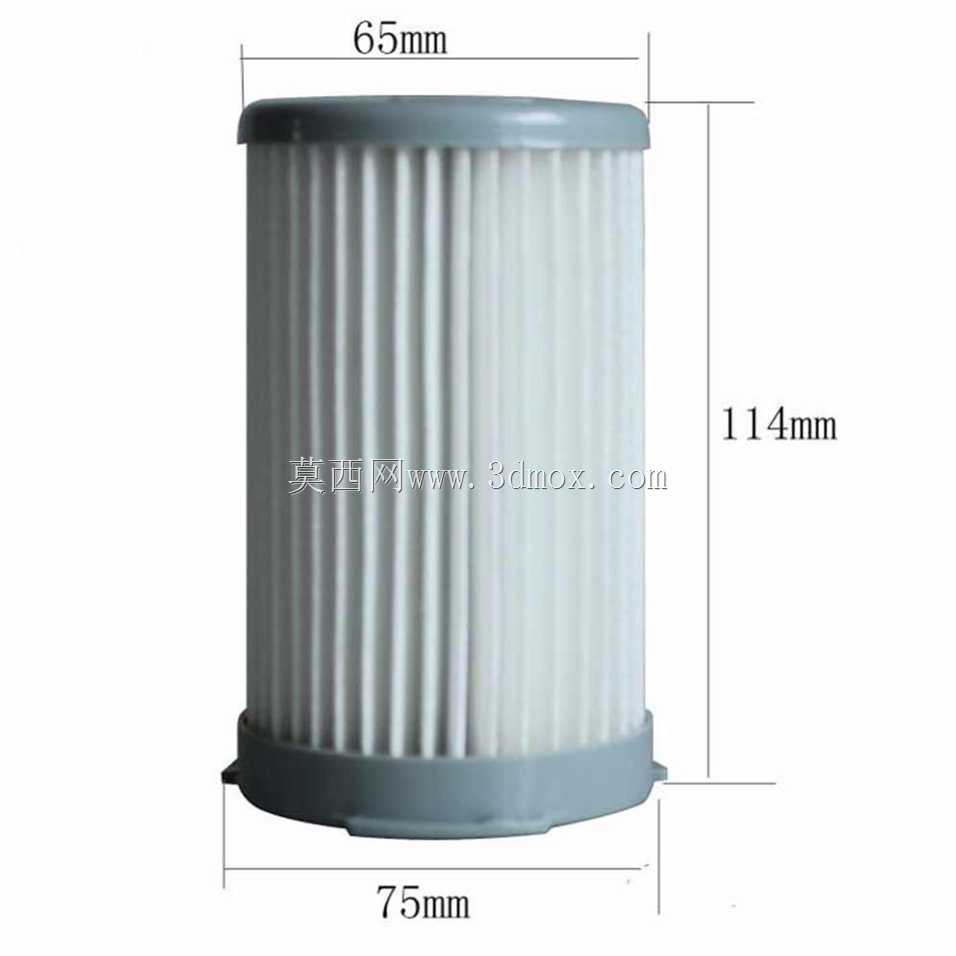

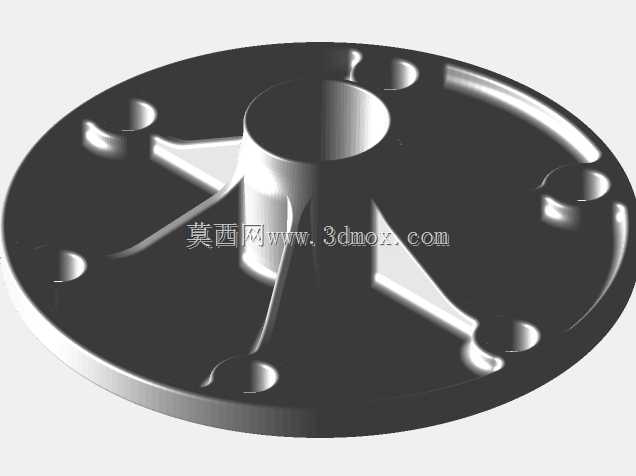

这款带ISO 5356 22F/22M标准接头的内联高效HEPA过滤装置，同时适配被动式呼吸供气系统与主动式呼吸供气回路的安装需求，在临床呼吸支持、应急呼吸防护、工业呼吸防护等场景中承担核心的气载颗粒物阻隔功能，可有效过滤供气回路中的气溶胶、细微粉尘、微生物颗粒等杂质，避免不洁气源进入使用者呼吸道造成健康风险。从结构设计逻辑来看，整体采用拉杆式筒体组装结构，多根对称布置的长拉杆贯穿两端端盖，通过端部螺纹锁紧实现滤筒的密封压紧，这种结构既保证了滤材安装后的密封可靠性，避免未过滤气体从装配缝隙旁通泄漏，也方便后期滤材达到容尘极限后的拆解更换，无需整体报废整个过滤壳体，降低长期使用的耗材成本。两端端盖采用对称式接口布局，一侧设置多组并联气路接口，可适配多回路供气的分流需求，另一侧集成标准ISO 5356 22F/22M接头，能够直接与临床通用的呼吸管路、面罩接头、呼吸机输出端口实现无转接头直连，省去额外定制转接件的步骤，减少气路中的泄漏点与流阻损失。滤筒部分采用褶皱式HEPA滤材折叠填充，在有限的筒体内腔空间中最大化拓展过滤面积，既保证对0.3微米级颗粒的高效拦截效率，也能控制整体气阻在呼吸回路允许的范围内，避免因过滤阻力过大造成使用者呼吸做功增加，或是主动供气系统的负载超限。从安装边界来看，整体筒体为圆柱形结构，径向尺寸控制在常规呼吸回路配件的兼容范围内，轴向长度适配标准呼吸回路的安装间距，安装时无需对现有管路走向做大幅调整，可直接串接在供气回路的任意平直段位置，两端的标准接头可实现快速插拔锁紧，装配过程无需专用工具，适合应急场景下的快速部署使用。在实际应用中，该过滤装置既可以在无呼吸机支持的被动呼吸防护场景中作为终端过滤元件，搭配呼吸面罩使用，过滤外界吸入空气中的有害颗粒物，也可以串接在呼吸机、麻醉机等主动呼吸支持设备的输出回路中，阻隔设备端或管路中可能存在的污染物，为使用者提供洁净的供气气源。结构设计上充分考虑了3D打印制造的工艺特性，所有壳体部件、端盖部件均采用无复杂内凹、无悬空支撑的结构设计，打印时无需添加大量支撑结构即可完成成型，打印完成后仅需简单去除毛刺、打磨密封面即可完成装配，拉杆、锁紧螺母等标准件可直接选用通用五金件，无需单独定制，进一步降低了制造门槛与制造成本，适合应急场景下的快速小批量生产制作。端盖与滤筒的密封面采用平面压紧结构，配合弹性密封垫即可实现可靠密封，无需设计复杂的密封槽结构，既降低了打印成型的精度要求，也能保证在常规呼吸供气压力范围内无气体泄漏。多拉杆对称锁紧的结构设计，可保证端盖对密封垫的压力均匀分布，避免因局部压力不足造成的旁通泄漏，也能承受一定的管路拉扯外力，不会在正常使用过程中出现端盖松脱的情况。气路流道设计采用渐扩渐缩的过渡结构，气体从接口进入滤筒内腔时不会产生明显的涡流区，降低气流通过时的噪声与流阻，保证供气气流的平稳性，不会对使用者的呼吸体验造成明显影响。
