大学生方程式赛车钢管桁架式车架结构

这套钢管桁架结构是面向大学生方程式赛事打造的底盘承载主体，核心作用是为整车所有子系统提供可靠的安装基准，同时在赛事动态工况下承受全部载荷冲击，保障车手安全与整车操控稳定性。从实际赛事应用场景来看，这类车架需要适配直线加速、8字绕环、高速避障、耐久测试等全赛道工况，不同工况下的载荷传递路径差异极大，设计阶段就需要针对每个安装点的受力特性做管材规格匹配。

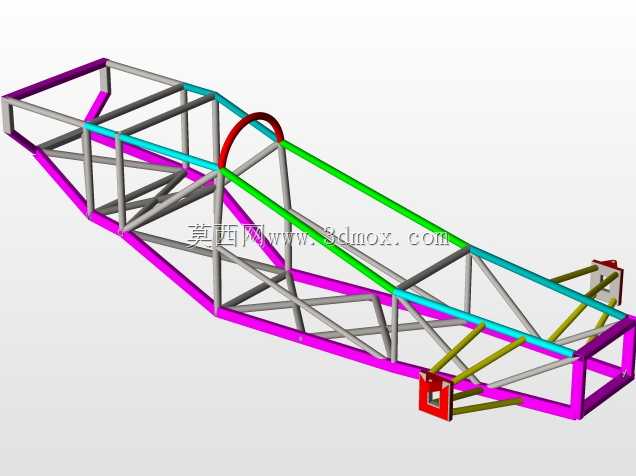

从结构设计思路来看，整体采用空间桁架拓扑形式，没有采用单片式拼接结构，所有管材的交汇节点都尽量保证力线直接传递，避免出现悬臂式的受力薄弱点。前部的桁架段主要承担前悬安装点、制动系统、前防撞结构的载荷，管材排布上特意做了斜向支撑的三角稳定结构，避免制动时的纵向冲击力造成前部结构形变；中部的驾驶舱区域是整个车架的刚度核心，不仅要给车手留出足够的操作空间，满足坐姿、转向操作、踏板行程的人机工程边界，还要在侧碰、翻滚工况下形成足够的生存空间，你能看到的红色环形管就是主防滚环的部分，采用了更大管径的厚壁管材，和周边斜撑形成封闭的受力环，把顶部、侧面的冲击载荷快速分散到底部纵梁上。

后部的桁架段主要匹配动力总成、后悬、传动系统的安装，这里的管材排布特意避开了传动半轴的运动包络，同时针对驱动、制动时的扭转载荷做了交叉斜撑设计，避免急加速急减速时后部结构出现扭转形变，影响后轮定位参数。不同颜色的管材对应不同的受力等级，洋红色的底部纵梁是整车的主承载梁，贯穿前后，承担大部分的弯曲载荷；青色的侧边防撞梁沿着驾驶舱侧面布置，高度刚好对应车手的躯干位置，侧碰时能直接把冲击力传导到前后主结构上；绿色的上部斜撑主要连接主防滚环和前部结构，提升整车的抗扭刚度；黄绿色的后部支撑杆则是为后悬摇臂、减震器安装点提供局部加强，避免单点受力造成管材局部变形。

从安装边界来看，车架前部预留了前悬摇臂、转向机、前制动管路的安装位，所有安装点都做了局部加强衬片焊接的预留设计，避免管材直接攻丝造成的螺纹强度不足；中部驾驶舱区域预留了座椅安装滑轨、安全带固定点、方向盘转向柱、仪表台的安装位置，所有固定点的位置都按照人机工程仿真结果做了定位，保证车手在佩戴头盔、赛车服的状态下有充足的操作空间，不会和结构件发生干涉；后部的动力安装位预留了发动机悬置、差速器支架、排气系统的安装空间，周边的管材特意留出了散热气流的通道，避免动力总成工作时的热量堆积在车架内部。

实际工程验证阶段，这类桁架结构需要先通过有限元分析做刚度、强度校核，重点关注弯曲刚度、扭转刚度两个核心指标，扭转刚度不足会直接导致整车操控响应滞后，过弯时悬架定位参数变化过大；弯曲刚度不足则会在长距离耐久赛中出现结构疲劳开裂。设计时特意在受力较小的非承载区域采用了稍薄的管材，在保证整体刚度达标的前提下控制整备质量，毕竟方程式赛事中簧下质量、整车整备质量对圈速的影响非常直接。另外所有管材的切割角度都做了相贯线匹配，保证焊接时管材之间是面接触而非点接触，提升焊接节点的强度，避免赛事过程中节点开裂的风险。车架底部的纵梁是平直的，方便后期安装底部护板，防止赛道上的碎石、路肩磕碰损伤内部结构，同时也为电池、线束的布置留出了平整的安装空间。
